АР_13_Заполнение параметра «Отступ снизу» у дверей и оконных блоков

При первом использовании плагина Параметризация рекомендуется ознакомиться со статьей Параметризация. Общие сведения.

Помещения, полы, двери и оконные блоки находятся в одной модели

Необходимо подгрузить конфигурацию: АР_13_Заполнение параметра “Отступ снизу” у дверей и окон.

Условия для корректной работы:

• включить все связи, которые могут влиять на границы помещений;
• включить на рабочем виде отображение помещений, перекрытий, используемых в качестве полов, дверей и оконных блоков;
• убедиться, что в проект добавлен параметр «DS_Толщина пола» для категории «Помещения»;
• проверить наличие параметра «Отступ снизу» в семействах дверей и окон, для которых требуется автоматическое заполнение.

Важно: Конфигурация работает только с элементами, расположенными в одном файле Revit.

Работа с элементами в группах

Если обрабатываемые элементы входят в состав группы, необходимо:

1. Открыть плагин «Параметризация».
2. Перейти в режим редактирования группы.
3. Запустить необходимую конфигурацию.
4. После завершения работы плагина нажать «Готово» и завершить редактирование группы.

При такой последовательности плагин корректно обрабатывает элементы, находящиеся внутри группы.

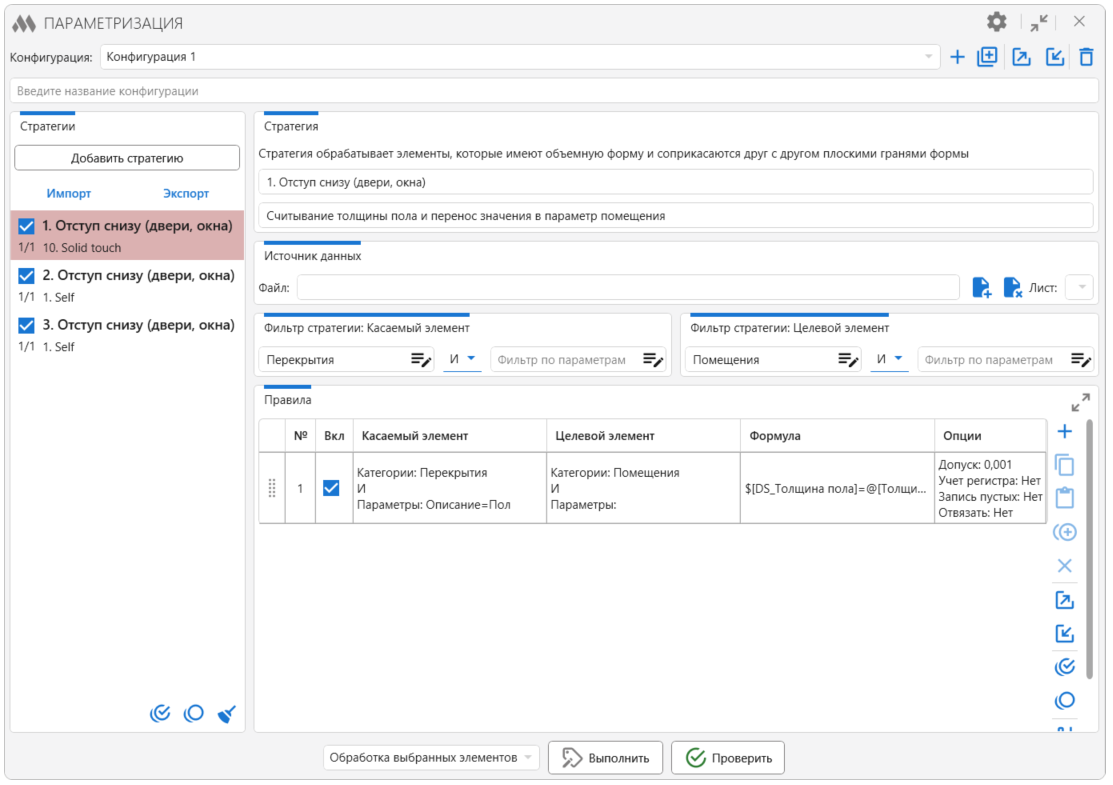

Принцип работы конфигурации

1. Передача толщины пола помещениям

Сначала конфигурация определяет, каким помещениям соответствуют перекрытия, используемые в качестве полов.

Связь между перекрытием и помещением устанавливается на основании их взаимного расположения и соприкосновения.

После определения связи значение параметра «Толщина» перекрытия переносится в параметр «DS_Толщина пола» соответствующего помещения.

2. Передача толщины пола дверям и оконным блокам

На следующем этапе конфигурация определяет связь помещений с соответствующими дверями и оконными блоками.

Значение параметра «DS_Толщина пола» связанного помещения переносится в параметр «Отступ снизу» двери или оконного блока.

Заполнение выполняется только для тех семейств, в которых присутствует параметр «Отступ снизу».

Последовательность обработки помещений

Связь семейства дверей и окон с помещениями определяется по направлениям, заданным в Revit:

• ИЗ помещения;
• В помещение.

Для этого используется точка принадлежности помещения, расположенная внутри данных семейств. Она позволяет Revit определить, относительно каких помещений установлено семейство, а также установить направление движения через проём.

Конфигурация выполняет обработку в две итерации:

1. В первой итерации используются помещения, расположенные по направлению ИЗ помещения относительно двери или оконного блока.
2. Во второй итерации используются помещения, расположенные по направлению В помещение.

Такая последовательность позволяет обработать проёмы с обеих сторон и дополнительно проверить корректность размещения помещений, направления семейств и соответствие толщин полов в смежных помещениях.

Помещения и полы находятся в связанной модели, а двери и оконные блоки — в текущей модели

Необходимо подгрузить конфигурацию: АР_13_Заполнение параметра Отступ снизу (двери, оконные блоки)_В РАЗНЫХ МОДЕЛЯХ.

Работа выполняется последовательно в двух моделях:

• в модели, в которой расположены помещения и перекрытия, заполняется параметр «DS_Толщина пола» у помещений, см. инструкцию выше;
• в модели, в которой расположены оконные блоки и двери, запуск конфигурации происходит по принципу, описанному ниже.

Принцип работы конфигурации

Перед запуском установите флажки:

• «Обработка элементов из связанных файлов»;
• «Выбрать связанные файлы».

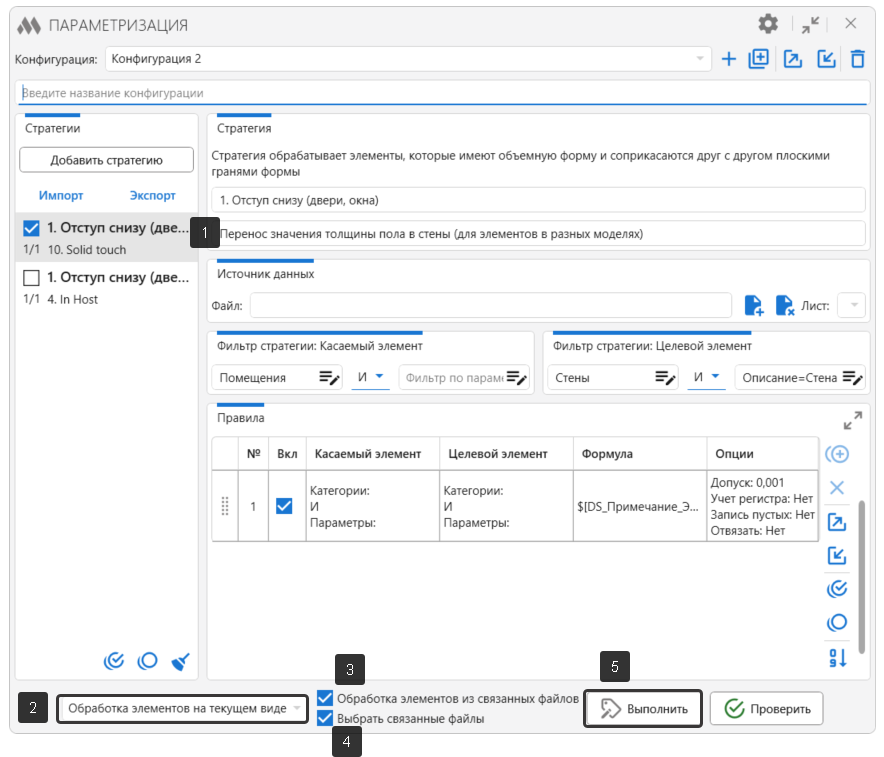

После этого укажите связанную модель, содержащую помещения с заполненным параметром «DS_Толщина пола», последовательность действий см. рисунок ниже.

Последовательность запуска стратегий

Стратегии необходимо запускать строго поочерёдно. Одновременный запуск обеих стратегий может значительно увеличить время обработки модели.

Стратегия 1. Передача толщины пола от помещений стенам

Первая стратегия анализирует помещения в связанной модели и определяет соответствующие им стены в текущей модели.

Значение параметра «DS_Толщина пола» помещения передаётся стене в параметр:

«DS_Примечание_Экземпляр»

Если параметр «DS_Примечание_Экземпляр» уже содержит текстовую информацию, существующее значение сохраняется и автоматически не заменяется. Об этом будет выведена соответствующая ошибка с перечислением ID элементов, для них параметр «DS_Толщина пола» следует заполнить вручную.

Важно: Первая стратегия может выполняться продолжительное время. Это связано с анализом элементов связанной модели и поиском стен, соответствующих помещениям.

Стратегия 2. Передача толщины пола от стен дверям и оконным блокам

После завершения первой стратегии отдельно запустите вторую.

Конфигурация определяет принадлежность двери или оконного блока к стене-основе и передаёт значение толщины пола из параметра «DS_Примечание_Экземпляр» стены в параметр «Отступ снизу» соответствующей двери или оконного блока.
