Раскраска элементов. Проверка параметра «Отступ снизу»

Инструмент «Раскраска элементов» плагина ModPlus позволяет отбирать элементы по заданным условиям, анализировать значения их параметров и визуально выделять элементы цветом на текущем виде.

Подготовка рабочего вида

Перед запуском инструмента необходимо открыть план и включить на рабочем виде отображение следующих категорий:

  • перекрытия, используемые в качестве полов;
  • двери;
  • окна;
  • стены.

Стены необходимо оставить видимыми, чтобы на плане отображались контуры пустых проёмов, созданных семействами категории «Двери».

Для удобства анализа рекомендуется временно скрыть остальные категории, не участвующие в проверке.

Алгоритм работы:

1. Откройте вкладку «ModPlus» и запустите инструмент «Раскраска элементов».

Рисунок 6.3.1.2.1 – Плагин «ModPlus», инструмент «Раскраска элементов»

2. Создайте новую конфигурацию и задайте ей произвольное понятное название.

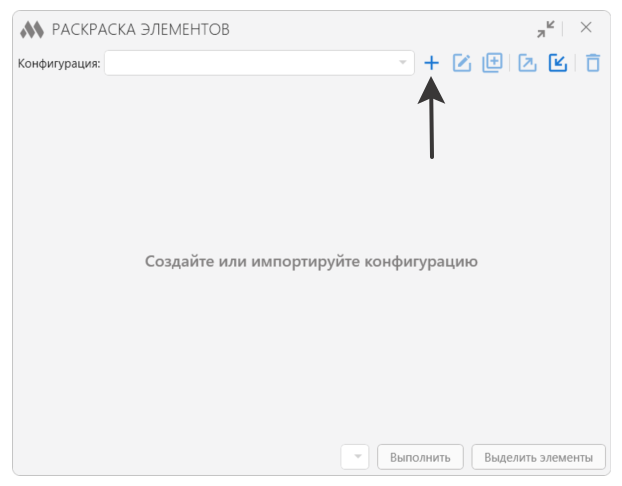

Рисунок 6.3.1.2.2 – Создание конфигурации

3. Добавьте первое условие для анализа перекрытий.

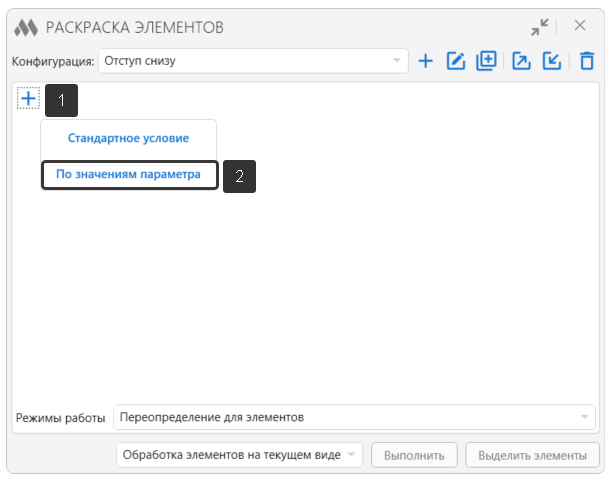

Рисунок 6.3.1.2.3 – Добавление условия по значениям параметра

4. В окне «Фильтр по категории» выберите категорию «Перекрытия».

5. В окне «Фильтр по параметрам» добавьте простое условие со следующими настройками:

  • параметр экземпляра — «Толщина»;
  • условие — «Наличие параметра».

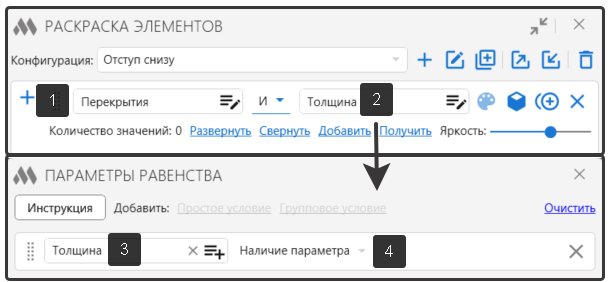

Рисунок 6.3.1.2.4 – Задание фильтрации по категории «Перекрытия»

6. Повторно добавьте условие для анализа окон и дверей.

7. В окне «Фильтр по категории» выберите категории:

  • «Окна»;
  • «Двери».

8. В окне «Фильтр по параметрам» добавьте простое условие со следующими настройками:

  • параметр экземпляра — «Отступ снизу»;
  • условие — «Наличие параметра».

9. В каждом из созданных условий нажмите «Получить» и выберите получение данных с текущего вида. Команда проанализирует видимые элементы и соберёт значения заданных параметров.

10. После завершения сбора данных нажмите «Развернуть», чтобы отобразить полный перечень значений, найденных на плане.

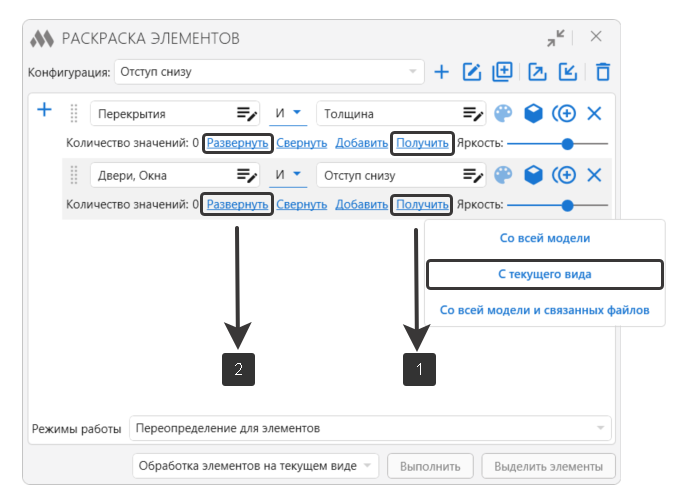

Рисунок 6.3.1.2.5 – Анализ вида

Уже на этом этапе необходимо провести предварительный анализ значений.

Рисунок 6.3.1.2.6 – Результат отработки плагина

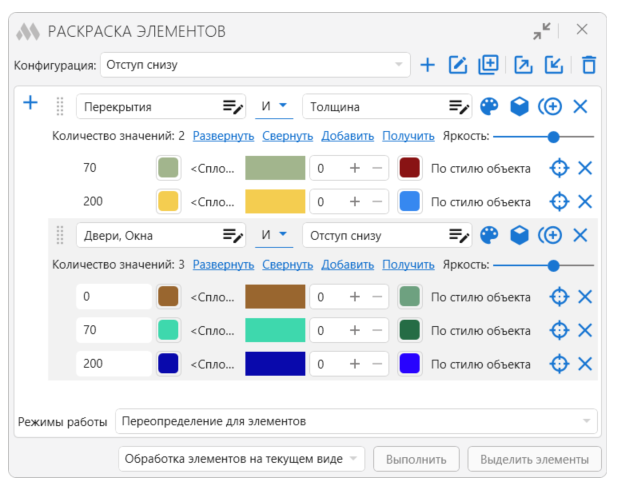

11. Для проведения визуальной проверки назначьте одинаковым значениям параметров одинаковые цвета.

Например:

  • перекрытия с толщиной 100 мм и проёмы с отступом 100 мм должны иметь один цвет;
  • перекрытия с толщиной 150 мм и проёмы с отступом 150 мм — другой цвет.

Для проверки рекомендуется использовать спокойные нейтральные оттенки, которые хорошо различаются между собой и не затрудняют чтение плана.

Важно: назначать цвета не по категориям элементов, а по значениям параметров. Одинаковое числовое значение у пола и проёма должно иметь одинаковый цвет.

12. В разделе выбора режима работы установите:

  • «Переопределение для элементов».
  • «Обработка элементов на текущем виде».
Рисунок 6.3.1.2.7 – Запуск плагина

    13. Нажмите «Выполнить».

      После выполнения команды элементы на текущем виде будут окрашены в соответствии с назначенными цветами.

      14. Проведите визуальный анализ плана.

        Сброс переопределений

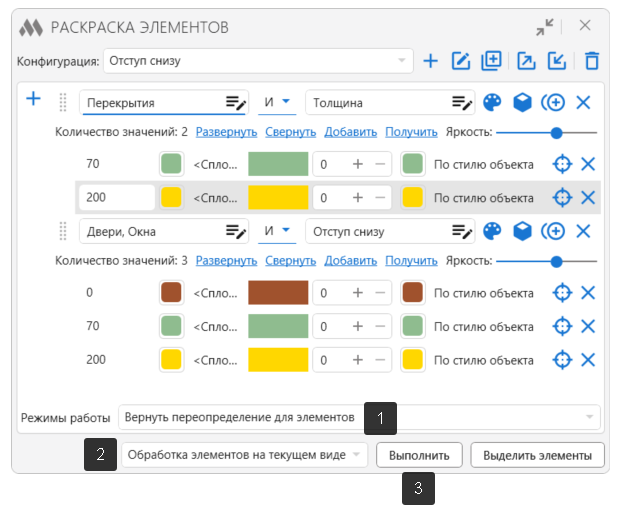

        1. После завершения проверки выберите режим работы:«Вернуть переопределение для элементов».
        2. Установите обработку элементов на текущем виде и нажмите «Выполнить».

        После выполнения команды цветовые переопределения будут удалены, а элементы вернутся к исходному отображению.
