Общая информация
Моделирование молниезащиты осуществляется с целью автоматического подсчета расхода стали и длин, а также для визуальной проверки.
Молниезащита выполнена категорией «Каркас несущий», так как данная категория позволяет использовать ручки для удобного моделирования элементов.
Моделирование молниезащиты
Для моделирования необходимо использовать семейства молниезащиты «Каркас несущий», размещенные в ЦБ по пути:
\06_BIM_Public\02_СЕМЕЙСТВА\00_ЦБ\2021\00_КР\08_КМ\
Созданы следующие типы семейств для моделирования молниезащиты:
1 — семейства прямой полосы, полосы в форме Г и П деталей;
2 — семейства арматуры в форме Г и прямого стержня.
В семействах предусмотрен подсчет элементов как в штуках, так и в погонных метрах; способ подсчета определяется параметром типа «Метры погонные».
Примечание
Для арматурного стержня создано отдельное семейство категории «Каркас несущий», так как системная арматура категории «Несущая арматура» не будет рассчитываться в спецификациях.

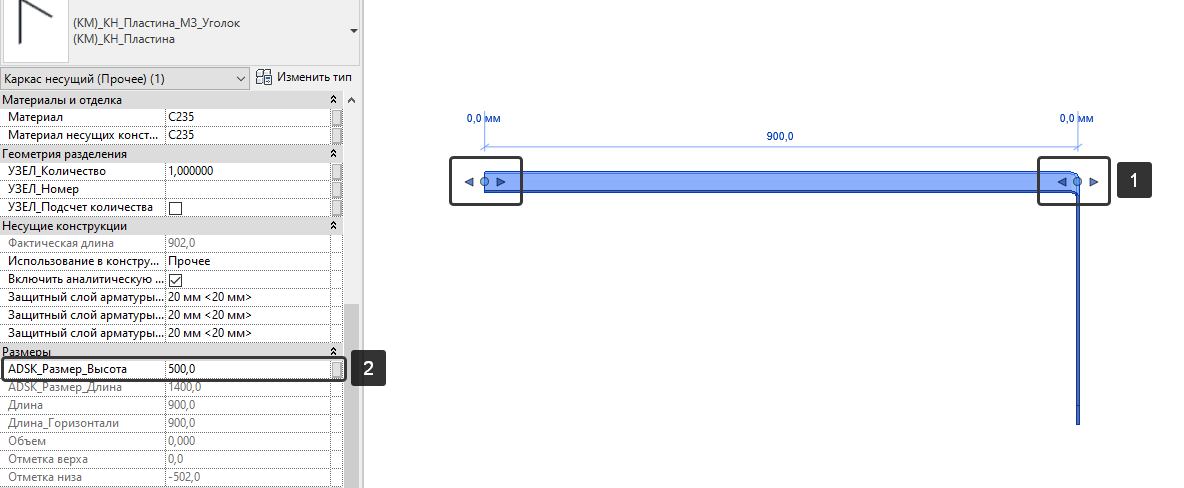

Моделирование молниезащиты происходит путем растягивания за ручки элемента (1), что влияет на длину горизонтальной части, а также назначения высоты в параметре (2), для регулировки длины вертикальной части.

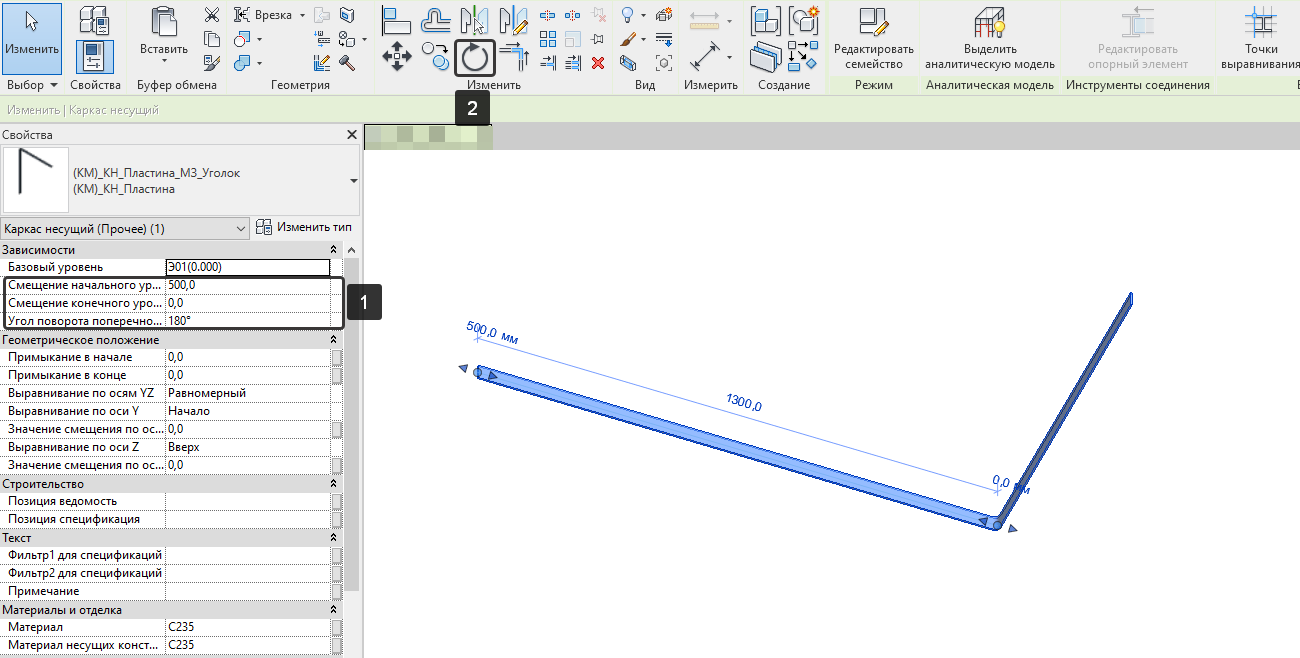

Также для изменения ориентации элемента в пространстве необходимо пользоваться соответствующими функциями «Смещение начального/конечного уровня», «Угол поворота поперечного сечения», а также инструмент «Повернуть».

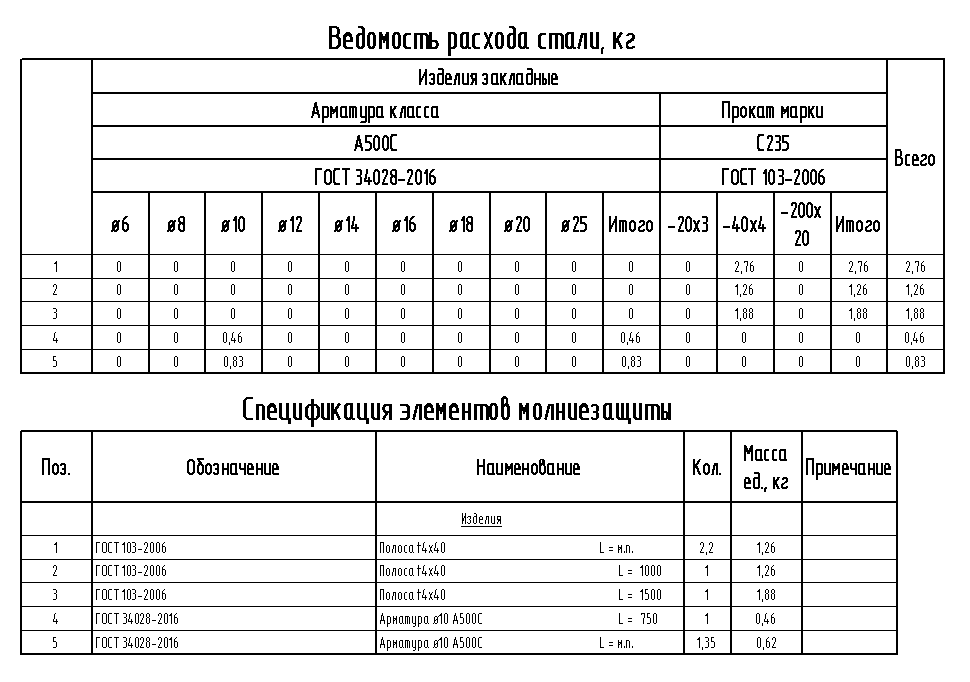

Для подсчета объема стали созданы и настроены спецификация элементов молниезащит и ведомость расхода стали. Спецификации созданы на категорию «Каркас несущий» и расход стали рассчитывается в отдельной спецификации.
Для элементов должен быть назначен корректный «Материал», «Обозначение», а также элементам арматурных стержней «Класс арматуры».
