Принцип работы со встроенной гидроизоляцией в семействе
Принцип работы со встроенной гидроизоляцией рассматривается на примере семейства «Душ_ГИ». Для всех семейств со встроенной гидроизоляцией используется аналогичный алгоритм. Наличие окончания «_ГИ» в названии семейства указывает на встроенную гидроизоляцию.
Семейства расположены по пути:
\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\05_Мебель и сантехника\02_Сантехнические приборы\
Размещение душа в помещении
Откройте проект, в котором планируется размещение душа.
Используйте инструмент «Компонент» для установки семейства душа в необходимом месте помещения.
По умолчанию семейство душа размещается на высоте 1100 мм. При необходимости высоту можно скорректировать в типоразмере, где также задается толщина гидроизоляции.
После размещения выберите душ и в его свойствах включите все галочки для отображения гидроизоляции. В начале параметра цифра обозначает номер грани отображения. Нумерация начинается с грани, где расположен душ, и продолжается по часовой стрелке.
Настройка размещения гидроизоляции
Используйте инструмент «Выравнивание» для выравнивания сторон гидроизоляции относительно стен и выравнивания самого душа.
Важно: противоположная сторона относительно душа состоит из двух частей. Это особенность семейства, и длины этих частей не могут быть нулевыми. Это необходимо учитывать при размещении семейства.
Далее отключить стороны, где не должно быть гидроизоляции.
Настройка высоты гидроизоляции
Высоту гидроизоляции и смещение можно задать в свойствах экземпляра. Установите необходимые значения, например, высоту гидроизоляции 3000 мм и смещение 100 мм от пола.
Размещение нескольких семейств душа
Если в помещении требуется разместить несколько семейств, сначала установите первое семейство с включенной гидроизоляцией. Для остальных душевых кабин отключите гидроизоляцию в их свойствах, чтобы избежать дублирования.
Отображение гидроизоляции на видах
Для управления отображением гидроизоляции на видах доступны два варианта:

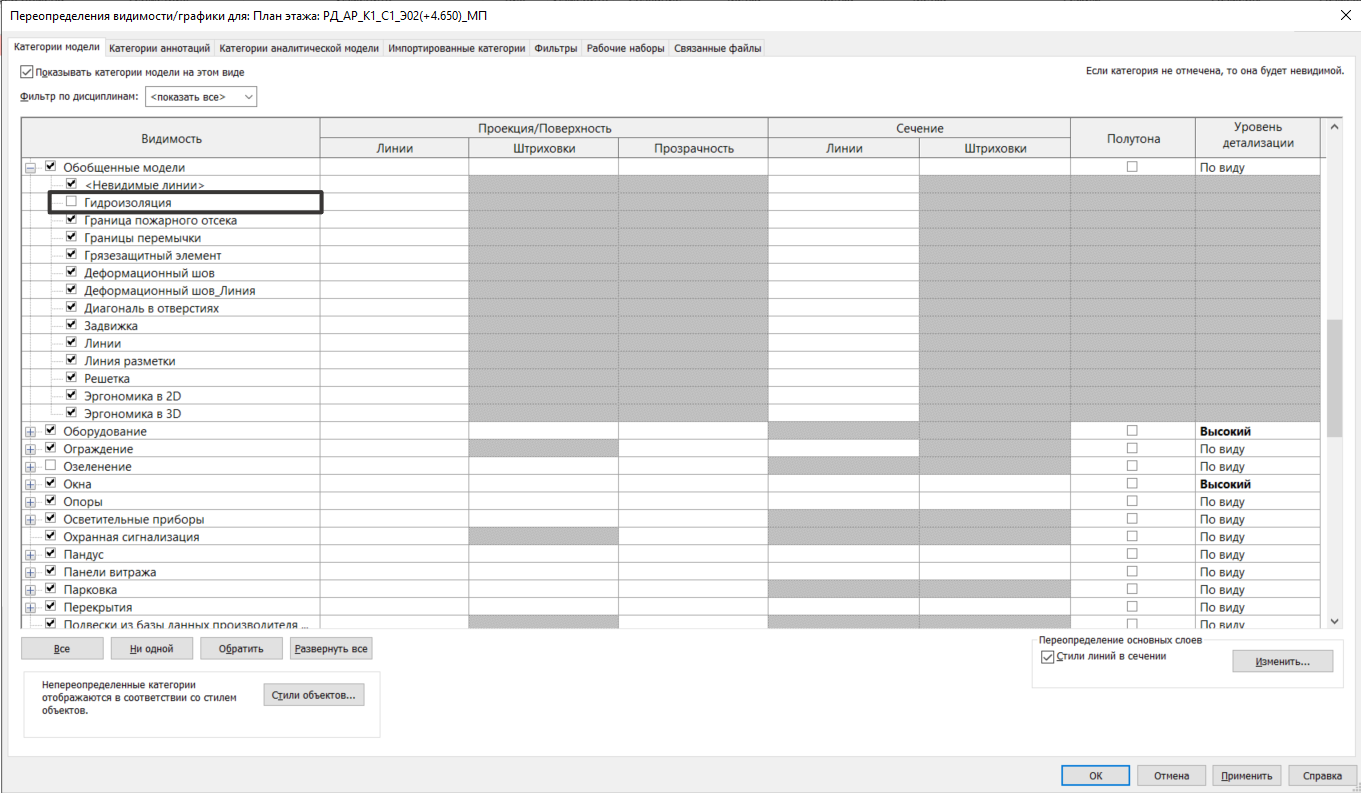

1. Скрытие через подкатегорию
⠀⠀Элементы гидроизоляции остаются на виде, но отображаются как прозрачные объекты. Это позволяет выделять их с помощью клавиши «Tab».

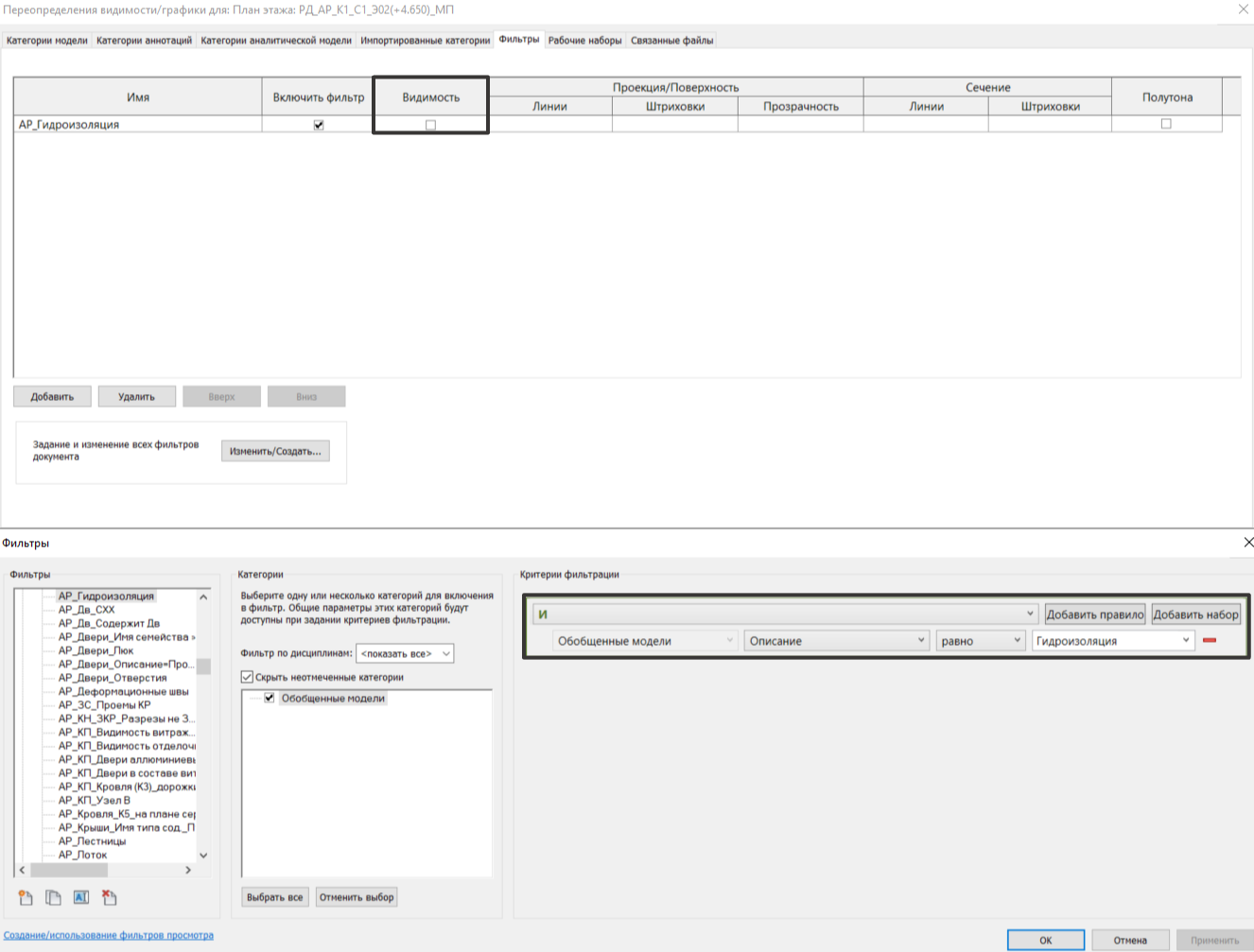

2. Скрытие через фильтр
⠀⠀Позволяет полностью скрыть элементы гидроизоляции с вида. Фильтр настроен на параметр «Описание».
Гидроизоляция в составе отделки помещений
Примечание
Гидроизоляция моделируется для:
— автоматического формирования спецификаций/ведомостей, участвующих в документации, выдаваемой Заказчику;
— прохождения БОС.
Гидроизоляция в составе отделки стен
Зона сантехники
Способ моделирования:
В помещении размещаются семейства сантехники с вложенными в них элементами гидроизоляции. Инструкцию смотри в разделе 4.2.2.13 Принцип работы со встроенной гидроизоляцией в семействе.
Примечание
Гидроизоляция стен в помещениях номерного фонда выполняется локально (не на всю высоту и длину стен) в зонах раковин, душевых и т. д. Поэтому принято решение моделировать ее вложенными семействами в семействах раковин, душевых (сантехнических приборов).
Заполнение параметров:
- С помощью плагина «ModPlus» заполняется параметр «Номер помещения». Инструкцию смотри в разделе 6.3.3.3 АР_02_Перенос номеров помещений в стены;
- С помощью скрипта «Dynamo» номера помещений собираются в список и заносятся в параметр «Номер помещения список». Инструкцию смотри в разделе 6.2.15 ОБЩ_25_Объединить значение параметра в список;
Примечание
Данные действия необходимы для отображения списка помещений в ведомости отделки стен.
- Элементам присваивается «Код по классификатору» для семейства гидроизоляции;
- С помощью плагина «ModPlus» заполняется параметр » ПО_Функц. назначение » для семейства гидроизоляции. Инструкцию смотри в разделе 6.3.3.5 АР_04_Перенос функционального назначения помещений в элементы гидроизоляции.
Примечание
Данные действия необходимы для прохождения БОС.
Гидроизоляция в составе отделки стен
На всю площадь стен
Способ моделирования:
- Гидроизоляция по всем стенам помещения:
⠀⠀⠀⠀⠀Моделируется категорией «Стены» с использованием плагина «Future BIM»;
Примечание
Если гидроизоляция размещается по стенам в мокрых помещениях (например, Прачечная), то она размещается не локально, а по всей площади стен. Поэтому принято решение использовать плагин «Future BIM».
⠀⠀⠀⠀⠀Если в помещении присутствует сантехника, в этих экземплярах необходимо отключить встроенную гидроизоляцию;
Важно: одновременное использование «стены» и сантехники с включенной гидроизоляцией в одном месте недопустимо, так как это приведет к дублированию объемов.
Важно: для санузлов: в пределах одного помещения запрещено одновременно использовать гидроизоляцию как семейство категории «Стены» и гидроизоляцию, вложенную в семейство сантехники. При необходимости обращайтесь в BIM-отдел.
Примечание
В пределах помещения должна быть единая логика построения гидроизоляции стен, чтобы в моделях не было хаоса и при смене исполнителя не было проблем с пониманием ситуации.
⠀⠀⠀⠀⠀Если встречаются стены из модели КР, проёмы в гидроизоляции создаются с помощью семейства проёма.
Примечание
Данные действия необходимо проделать из-за специфики работы плагина «Future BIM» с элементами связанных файлов
Гидроизоляция в составе отделки пола
- В модели должны быть смоделированы полы в соответствии с требованиями EIR
Примечание
Для формирования спецификаций/ведомостей и прохождения БОС достаточно указать гидроизоляцию в слое структуры пола (категория «Перекрытие»).
- Гидроизоляция состоит из площади пола (категория «Перекрытие») и площади захода на стены, которая указывается в параметре помещения «ПО_Площадь захода ГИ»;
- Заход гидроизоляции пола на стены не моделируется. Площадь захода рассчитывается с помощью скрипта «Dynamo». Инструкцию смотри в разделе 6.2.14 АР_20_Заход гидроизоляции по помещению.
Примечание
Поскольку площадь захода на стены не включается в спецификации/ведомости, мы приняли решение ее не моделировать. Данный объем подсчитывается автоматически скриптом, записывается в параметре «ПО_Площадь захода ГИ» и указывается в комментариях на листах документации.
