Рабочие наборы. Присвоение элементам модели правильного рабочего набора

Плагин «ModPlus» инструмент «Рабочие наборы», помогает автоматизировать процесс распределения элементов в модели по рабочим наборам на основе параметра «Описание» или категории элементов.

Конфигурации разделены по разделам и расположены по пути:

  • АР: \\DSCLOUD\00_Processes_bim\12_Разработка DS\06_MODPLUS\01_Рабочие наборы\АР_Рабочие наборы.xml;
  • КР: \\DSCLOUD\00_Processes_bim\12_Разработка DS\06_MODPLUS\01_Рабочие наборы\КР_Рабочие наборы.xml;
  • ТХ: \\DSCLOUD\00_Processes_bim\12_Разработка DS\06_MODPLUS\01_Рабочие наборы\ТХ_Рабочие наборы.xml

Алгоритм работы:

  1. Откройте 3D-вид, где отображены все элементы модели;
  2. Откройте вкладку «ModPlus» и выберите инструмент «Рабочие наборы»;

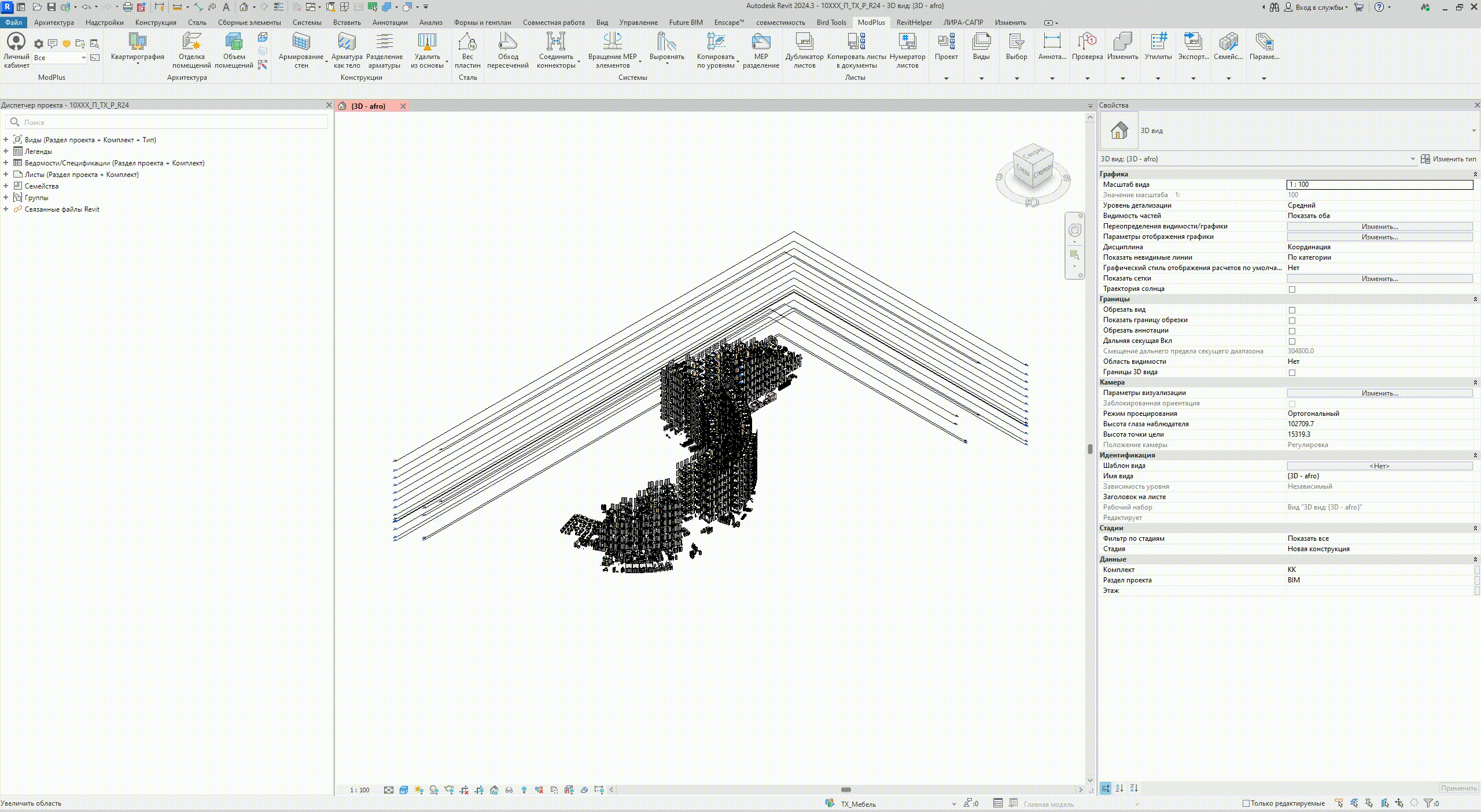

Рисунок 6.3.2.1.1 — Плагин «ModPlus»

  1. Подгрузите нужную конфигурацию в соответствии с вашим разделом. В данной инструкции рассматривается раздел КР. Нажмите кнопку, указанную на рисунке, и выберите соответствующий XML-файл;
Рисунок 6.3.2.1.2 — ModPlus. Импортируем конфигурацию

Рисунок 6.3.2.1.3 — ModPlus.  Выбор формата конфигурации «xml-файл»

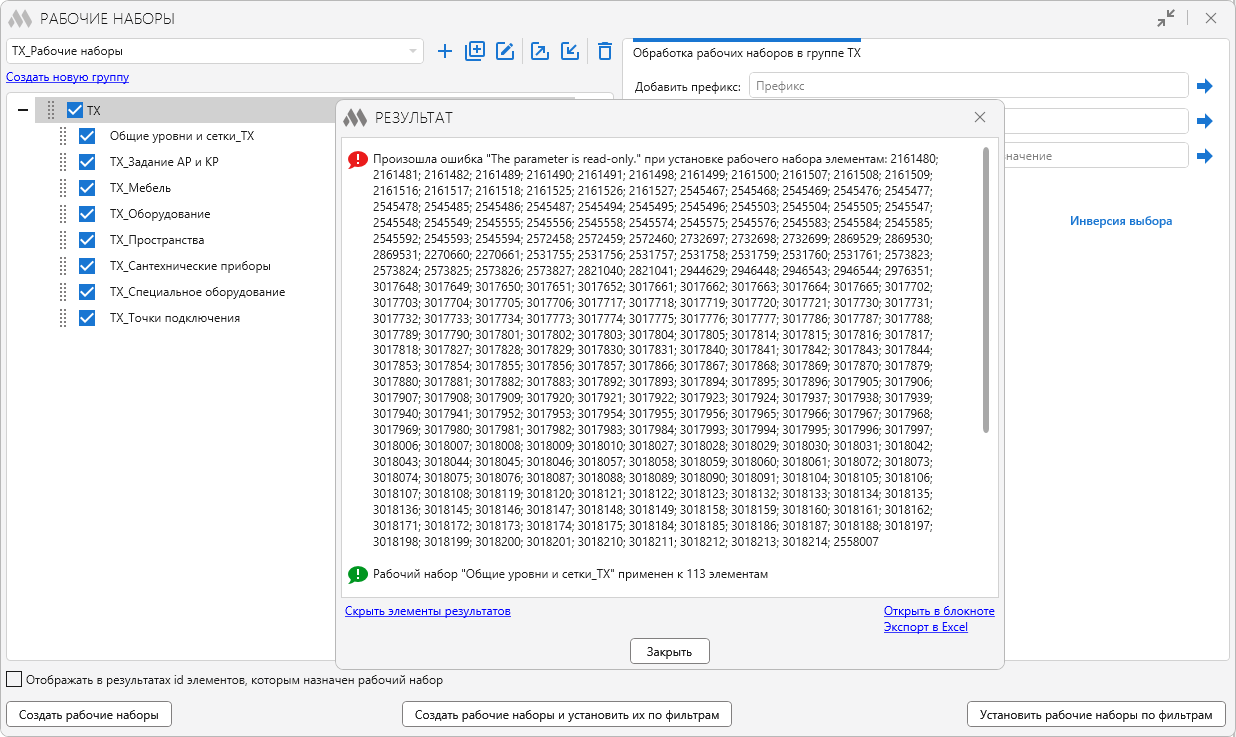

  1. После импорта конфигурации выберите опцию «Установить рабочие наборы по фильтрам». Выберите вариант «1» или «2».
    Вариант «2» используется при первом запуске, выполняет полную проверку и назначение корректных рабочих наборов для всех элементов в модели;
Рисунок 6.3.2.1.4 — ModPlus.  Выбор установки рабочих наборов по фильтрам

  1.  Откройте проверочный 3D-вид (название начинается с «3D_(КК)_РН_»).
    • Элементы с правильно назначенным рабочим набором не отображаются на виде. В идеале — вид должен быть пустым;
    • Для элементов, которые остались видимыми, исправьте рабочий набор вручную.

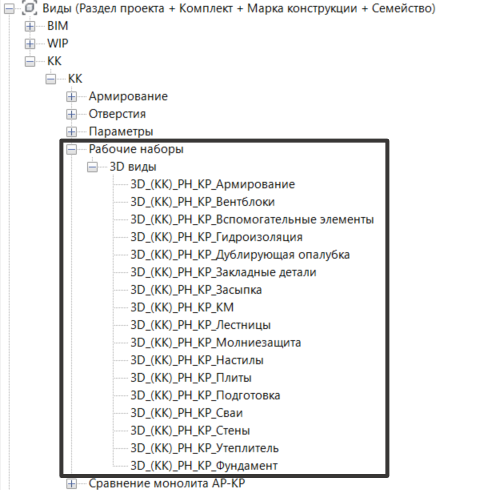

Рисунок 6.3.2.1.5 — ModPlus. Проверочные 3D-виды шаблона КР

Примечание

Для разделов АР и ТХ процесс аналогичен, используйте свои конфигурации и соответствующие проверочные 3D-виды. Проверочные виды расположены в диспетчере проекта аналогично разделу КР.
