Модель должна быть проработана таким образом, чтобы максимально соответствовать реальному проектируемому объекту в рамках требуемой детализации (LOD). Все полученные на основе модели 3D виды, а также чертежи фасадов, разрезов и планов, должны корректно отображать проектируемый объект.
ВАЖНО: Объемы моделируемых работ (размеры, площади, объемы и т.д.) следует получать строго из данных программы Revit (ИМ). Получение объемов моделируемых работ иным способом не допускается. Запрещается вручную «перебивать» размеры, площади, объемы или иные численные показатели.
BIM-модель выполняется в масштабе 1:1 с учетом требований, перечисленных в Таблица 22 — Требования к единицам измерения.

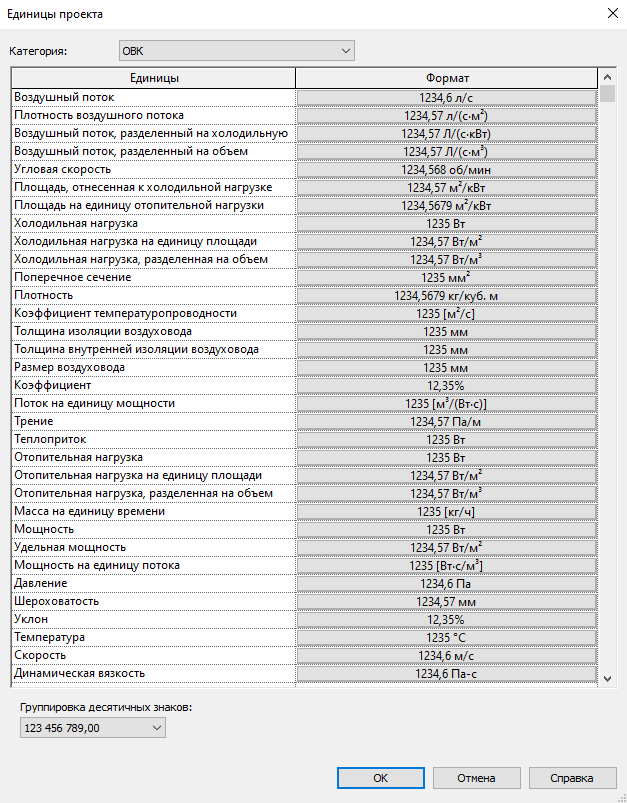

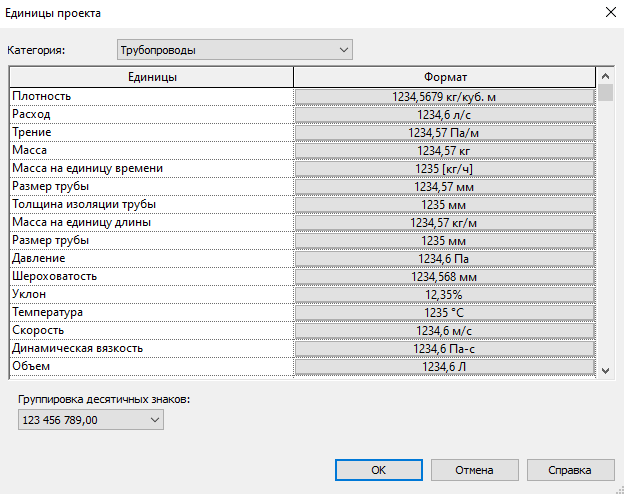

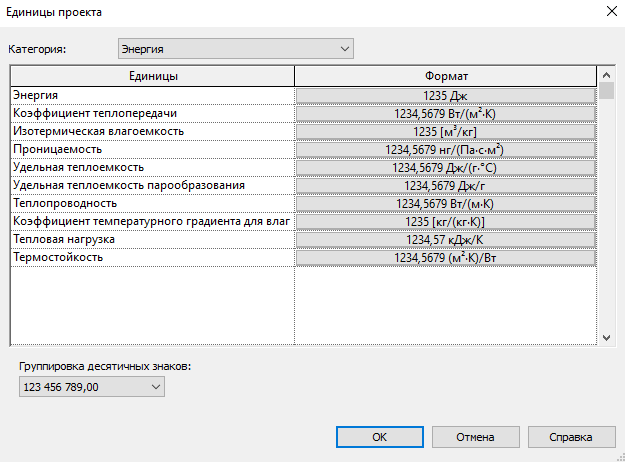

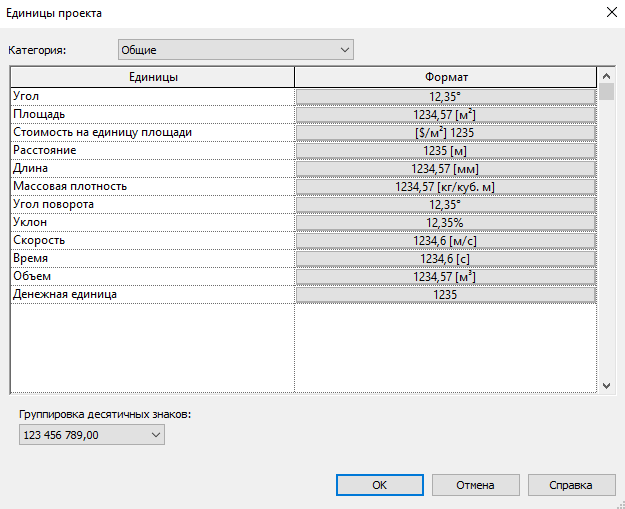

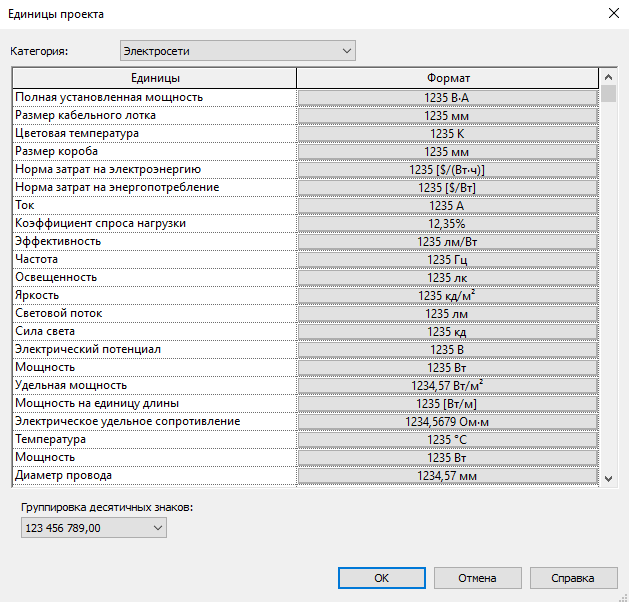

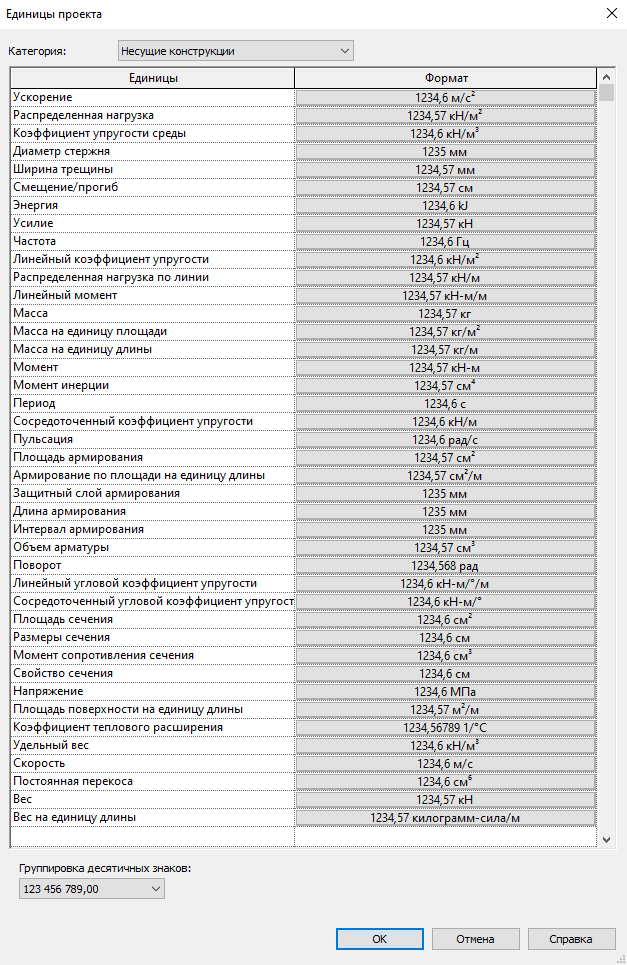

Таблица 22 — Требования к единицам измерения
№ | Параметр | Единицы измерения | Образец (формат, округление) |
---|---|---|---|
1 | Линейные параметры | миллиметры | 0,000 мм |
2 | Высотные отметки | метры | 0,000 м |
3 | Площади | квадратные метры, | 0,000 м2 |
4 | Объемы | кубические метры | 0,000 м3 |
5 | Угловые размеры | градусы | 00° |
6 | Угол истинного севера | градусы, минуты, секунды | 00°00' 00" |
7 | Масса | килограммы | 0,00 кг |
Оси и уровни создаются исключительно системными семействами в соответствии с инструкцией, использование аннотационных семейств запрещается без согласования с Заказчиком.
Все разделы проекта, отраженные в модели, должны быть скоординированы между собой и исключать коллизии элементов проекта согласно правилам контроля качества.
Всем элементам модели присваивается материал согласно принятому наименованию материалов в соответствии с их функциональным назначением.
Не допускается неточное построение элементов модели, с последующим округлением размерных значений.
Запрещено размещать / создавать элементы по подложкам форматов DWG / PDF, ориентируясь на геометрию 2D чертежа. В таком случае габариты конструкций получаются неточными. 2D подложки можно использовать только в качестве наглядного образца и для сверки с размерами, вынесенными на лист. Срисовывание контуров стен с DWG приводит к многократным правкам при дальнейшем оформлении.
Любые отступления от заполнения обязательных параметров фиксируются в BEP. Заполнение обязательных параметров производится на протяжении всей разработки проекта. Заказчик проверяет параметризацию BIM модели при каждой промежуточной выдаче.
При моделировании необходимо работать с ФОП Заказчика или с собственным ФОП, уведомив предварительно Заказчика и зафиксировав это в BEP. Наименования параметров в таком случае должны быть идентичны указанным в EIR.
Элементы модели привязываются к уровням, но не к граням (за исключением принципиальных случаев, например, размещения элемента на наклонной поверхности).
Правила по наименованию семейств, материалов, видов, листов и прочего в Autodesk Revit определены текущим стандартом, отклонение от правил фиксируется в BEP. Не допускается определение наименований по собственным правилам проектных организаций без согласования с Заказчиком / Генпроектировщиком. Использование собственных наименований рассматривается как возможное в компаниях с системой наименования, зафиксированной во внутреннем BIM-стандарте.
За базовый вариант моделирования принят тот, при котором несущие конструкции разрабатываются в моделях КР в полном объеме и не дублируются в моделях АР.
Шаблоны и координаты проекта
За основу для разработки BIM моделей берутся шаблоны, перечисленные в Таблица 23 — Перечень применяемых шаблонов. Любые отклонения от таблицы должны быть согласованы с BPM и зафиксированы в соответствующем разделе BEP.
Таблица 23 — Перечень применяемых шаблонов
№ | Название документа и формат | Назначение документа |
---|---|---|
1 | DS_КФ_Template_R21.rvt | Шаблон координационного и базового файлов |
2 | DS_АР_Template_R21.rvt | Шаблон АР |
3 | DS_КР_Template_R21.rvt | Шаблон КР |
4 | DS_ТХ_Template_R21.rvt | Шаблон ТХ |
5 | DS_GP_Template_R21.rvt | Шаблон ГП |
6 | DS_MEP_ОТВ_Template_R21.rvt | Шаблон задания на отверстия |
7 | <на усмотрение подрядчика>* | Шаблон ИОС |
* - Список выбранных шаблонов согласовывается с Заказчиком на старте моделирования и фиксируется в ВЕР. |
Модели всех форматов должны иметь Общую площадку из переданного заказчиком координационного файла.
За процесс подготовки единой системы координат, осей и уровней в Координационном и Базовом файлах проекта отвечает BPM.
Ответственный за корректную посадку и мониторинг осей и уровней в моделях своего раздела – BIM менеджер подрядчика.
Уровень проработки модели: LOD и LOI
Уровень проработки модели (LOD – Level Of Definition) каждого элемента или системы должен быть однозначно определён, при этом он может изменяться настолько, насколько это необходимо. LOMD представляет собой комбинацию из следующих элементов:
Level Of Geometry (LOG) – уровень геометрической проработки (графическая часть);
Level Of Information (LOI) – уровень информационной наполненности (параметризация);
LOD = LOG + LOI.
Уровень детализации отличается по разделам и категориям элементов. Принимается в соответствии с таблицами для соответствующей категории.
В Таблица 25 — Описание характеристик геометрии модели (LOG) приведено описание характеристик геометрической детализации модели (LOG).
Параметры в модели (LOI) с требуемыми форматами данных и единицами измерения определяются ФОП.
Любые
дополнения, изменения и отклонения от данного стандарта по проработке LOG и LOI фиксируются в BEP.
Таблица 24 – Описания LOD
Уровень детализации | Описание |
---|---|
LOD 100 | Концептуальное представление части или целого здания по результатам сканирования или при эскизном проектировании. Элементы модели представлены укрупненно для предварительных расчетов ТЭП. Концептуальная модель содержит условную геометрию элементов, их приблизительное положение и ориентация в пространстве. Данный уровень детализации включает лишь общие технико-экономические данные об элементах. |
LOD 200 | Элемент модели представлен графически в виде типовой системы, объекта или сборки с указанием приблизительных данных о количестве, размерах, форме, пространственном положении и ориентации. К элементу может прилагаться неграфическая информация. LOD 200 является базовым требованием для проектной документации. |
LOD 300 | Элемент модели представлен графически в виде конкретно описанной системы, объекта или сборки с указанием точных данных о количестве, размерах, форме, пространственном положении и ориентации. К элементу может прилагаться неграфическая информация. Пример: нарисован воздуховод, определён тип системы, расположение, заданы данные по давлению и скорости потока воздуха, масса погонного метра и т.д. Указаны точные габариты. Вся эта информация глобальному изменению не подлежит и может лишь несущественно изменяться («несущественно» в данном случае означает «не влияя на объем»). |
LOD 400 | Элемент модели представлен графически в виде конкретно описанной системы, объекта или сборки с указанием точных данных о размерах, форме, пространственном положении, количестве и ориентации с информацией, имеющей значение для их монтажа в проектное положение. К элементу может прилагаться неграфическая информация. LOD 400 является базовым требованием для рабочей документации. |
LOD 500 | Элемент модели представлен в виде конкретной сборки, содержащей размеры, форму, пространственное положение, количество и ориентацию. Модель имеет версию «как построено» и отображает реально существующий объект. В дальнейшем может использоваться для эксплуатации. |
Таблица 25 — Описание характеристик геометрии модели (LOG)
Характеристика | Описание |
---|---|
Условные габариты | Элемент модели имеет примерные габариты, по причине отсутствия возможности их точного определения на текущем этапе проекта |
Точные габариты | Габарит соответствует проектным размерам компонента для данного этапа проектирования |
Условное расположение | Элемент модели расположен примерно, но при этом точно определен этаж, помещение и/или элемент модели, на котором он размещен |
Точное расположение | Расположение элемента в модели точно соответствует проектному положению для данного этапа проектирования |
Внешний образ/вид | Внешнее представление элемента позволяет визуально идентифицировать тип компонента и его функциональное назначение |
Сечение/Профиль | Сечение элемента точно соответствует проектному |
Материал | Элементу назначен или задан дополнительным атрибутом материал. Если на определенном этапе проекта материал не может быть точно определен, то назначается более обобщенный материал. Например, на этапе Концепции неизвестен класс бетона ж/б конструкций, соответственно необходимо назначить материал бетона без указания класса и марок. Материалу должен быть назначен корректное отображение в тонированном представлении, а также визуальный стиль. |
Однослойная структура | Многослойный элемент моделировать одним слоем условной толщины равной общей толщине элемента |
Многослойная структура | Элемент необходимо моделировать многослойным |
Разделение по слоям | Слои элемента необходимо моделировать отдельно |
Эргономика | У элемента модели отображается зона открывания/обслуживания объемным элементом |
Структура моделей проекта
Перед началом проектирования требуется согласовать с Заказчиком перечень разделов Рабочей документации. Каждый раздел (подраздел) рабочей документации выполняется в отдельных BIM-моделях, согласно схеме разделения файлов, утверждённой и согласованной в BEP.
Базовые принципы разделения моделей АР/КР
- рекомендуемый принцип разделения – «1 корпус = 1 модель». Укрупнение сборки возможно по согласованию с Заказчиком и исходя из опыта применения BIM-технологий в компании;
- рекомендуемая площадь корпуса для сохранения модели не более 1000 м2, объем корпуса не более 10800 м3, вес файла не более 300 Мб.
- встроенно-пристроенный паркинг выделяется в отдельную модель при площади более 3000 м2;
- при разделении крупных зданий на модели, а также разделении зданий с примыкающим подземным паркингом, рекомендуется выполнить разделение по деформационному шву;
- в случае более мелкого разделения в рамках одного раздела требуется создать сводную модель;
- фактический перечень моделей определяется в BEP.
Для объектов паркинга или других нежилых сооружений принять следующие рекомендательные характеристики:
- площадь корпуса не более 2000 м2;
- объем корпуса не более 15000 м3;
- вес файла не более 400 Мб;
Базовые принципы разделения моделей в рамках разделов ИОС
- основной принцип разделения – «1 раздел (подраздел / дисциплина) = 1 модель». Решение о разделении единой модели на несколько секций определяется, исходя из прогноза конечного веса файлов (после разработки РД). Рекомендуемый вес файлов – не более 300 Мб; укрупнение сборки возможно по согласованию с Заказчиком;
- в целях координации для инженерных разделов следует создавать отдельную сводную модель, содержащую ссылки на все дочерние модели. При этом рекомендуемый тип связи внешних ссылок – прикрепление;
- фактический перечень моделей определяется в BEP.
Базовые принципы сборки
- В файле-сборке следует создавать количество рабочих наборов, равное количеству подгруженных ссылок для возможности гибкого управления внешними файлами. Допускается объединять модели одного раздела в один рабочий набор.
- При количестве моделей более четырёх в каждом разделе необходимо создавать сборки отдельно для каждого раздела, а затем формировать общий файл-сборку.
- Следует избегать вложенных сборок и создавать общую с типом связи внешних ссылок – наложение.
Дублирование элементов в различных разделах документации не допускается, кроме случаев, описанных в Таблица 26 — Допущения в отношении дублирования элементов в моделях разных разделов. Иные отступления выполняются по согласованию с Заказчиком и фиксируются в BEP.
Таблица 26 — Допущения в отношении дублирования элементов в моделях разных разделов
Элементы | Стадия | Причина дублирования |
---|---|---|
Несущие конструкции КЖ в моделях АР | Стадия К Другие стадии (на старте моделирования, до момента появления основных конструкций в моделях КЖ) | Несущие конструкции необходимы для обозначения границ помещений. Фиктивные стены КЖ в моделях АР моделируются в отдельном рабочем наборе, кодифицируются как 999 и удаляются из моделей, как только появляются рабочие модели раздела КЖ |
Лестницы в моделях АР и КР | Все стадии | Лестницы в моделях АР выступают заданием для КЖ, кодифицируются как 999 и сохраняются на всем цикле моделирования Лестницы в моделях КЖ моделируются с учетом всех конструктивных особенностей, специфицируются и кодифицируются в соответствии со стадией проекта |
Оборудование ИОС и сантех. приборы в разделах АР и АИ | Стадия К Другие стадии (на старте моделирования, до момента появления оборудования в моделях ИОС) | В моделях АР и АИ дублирующие элементы кодифицируются как «999». Спецификации оборудования выпускаются только из моделей ИОС |
Требования к категориям элементов
В таблице ниже представлены основные элементы модели и категории, которые используются при моделировании соответствующих элементов, если они используются в проекте.
Категория Revit | Наименование элемента |
---|---|
АР | |
Стены | Стены, Отделка внутренних стен, Плинтуса, Вертикальные элементы фасадов, тепло- и гидроизоляции |
Стены - Витраж | Витраж |
Перекрытия | Полы, Потолки, Горизонтальные элементы фасадов, тепло- и гидроизоляции, Рампы, Пандусы, Кровля |
Окна | Окна (подоконник), Оконно-дверной блок, Отлив (откос), Откос для ОДБ, Проемы для окон |
Двери | Двери, Откосы дверные, Проемы для дверей, Ворота |
Обобщенные модели | Отверстия для инженерии, Перемычки, Рампы, Пандусы, Фасадные элементы отделки |
Несущие колонны | Вентканалы |
Крыши | Кровля, Горизонтальные элементы тепло- и гидроизоляции |
Лестницы | Лестницы |
Выступающий профиль | Плинтуса, Фасадные элементы отделки |
Сантехническое приборы | Сантехническое оборудование |
Мебель | Мебель |
Ограждение | Ограждение, Примыкание гидроизоляции (на LOD200), Пути эвакуации |
Импосты витража | Импосты витража |
Потолки | Потолки (в АИ) |
Парковка | Парковочное м/м, Оборудование паркинга |
Оборудование | Оборудование кровли и паркинга, Почтовые ящики |
Помещения | Помещения |
Формы | Объем здания |
КР | |
Стены | Монолитные и сборные ж/б стены, утеплитель в деформационных швах между стенами |
Несущие колонны | Монолитные и сборные ж/б колонны, сваи, вертикальные элементы металлических конструкций |
Фундамент несущей конструкции | Ростверк, фундаментная плита, подготовка основания под фундаментную плиту |
Перекрытия | Монолитные и сборные ж/б перекрытия, рампы, лестничные площадки, капители, термовкладыши, утеплитель в деформационных швах между перекрытиями |
Каркас несущий | Монолитные и сборные ж/б балки, элементы металлических конструкций, элементы сложной геометрии (лестничные площадки, приямки, подготовки основания, рампы и т.д.) |
Обобщенные модели | Монолитные и сборные ж/б лестничные марши, термовкладыши, отверстия и ниши |
Несущая арматура | Арматура, арматурные каркасы |
Соединения несущих конструкций | Элементы металлических конструкций, закладные детали, соединители несущей арматуры |
ИОС | |
Арматура воздуховодов | Фильтр вентиляционный, Воздушная заслонка, Дросселирующий клапан, Обратный клапан, Клапан воздушный перекидной, Клапан противопожарный дымовой/огнезадерживающий, Клапан воздушный, Воздухоотводчик, Шумоглушитель. |
Арматура трубопроводов | Вентиль, Клиновая задвижка, Параллельная задвижка, Балансировочный клапан, Регулирующий клапан, Клапан запорный, Клапан терморегулирующий, Запорный клапан, Клапан обратный фланцевый/муфтовый/межфланцевый/отсекающий, Кран шаровый, Кран трехходовой, Кран запорно-регулирующий, Дисковый затвор, Фильтр сетчатый, Фильтр магнитный, Терморегулятор, Регулятор перепада давления, Счетчик учета воды, Теплосчетчик, Манометр, Воздухоотводчик, Вставка виброизолирующая. |
Воздухораспределители | Вентиляционная решетка, Дефлектор, Диффузор. |
Оборудование | Насос перекачки, Насос циркуляционный, Насос дренажный, Насос тепловой, Насосная установка повышения давления, Шкаф пожарный, Бак расширительный, Радиатор, Конвектор, Регистр, Виброкомпенсатор, Воздухосборник, Гребенка, Коллектор распределительный, Компенсатор, Смесительный узел, Вентилятор, Калорифер, Воздухонагреватель, Воздухоохладитель, Агрегат воздушно-отопительный, Агрегат пылеулавливающий, Дымосос, Воздушно-тепловая завеса, Кондиционер, Блок приемный, Блок присоединительный, Блок присоединительный, Внешний блок кондиционирования, Вентиляционная камера, Компрессорно-конденсаторный блок, Эжектор, Фанкойл, Чиллер, Бойлер, Воронка водосточная, , Водомерный узел, Зонт вытяжной/канализационный. |
Материалы изоляции трубопроводов/ Материал изоляции воздуховодов | Изоляция трубопроводов, Изоляция воздуховодов, Изоляция арматуры, Изоляция оборудования |
Обобщённая модель | Отверстие. |
Соединительные детали воздуховодов | Отвод, Тройник, Крестовина, Заглушка, Врезка, Утка вентиляционная, Переход, Муфта, Ниппель, Фланец. |
Соединительные детали трубопроводов | Отвод, Тройник, Крестовина, Заглушка, Врезка, Переход, Соединение, Муфта, Ниппель, Фланец. |
Сантехнический прибор | Унитаз, Писсуар, Раковина, Мойка, Душевая кабина, Ванна, Умывальник, Поддон душевой, Биде, Трап, Полотенцесушитель. |
* В случае отсутствия элемента в таблице необходимо согласовать его категорию с Заказчиком и BPM. Все отклонения фиксируются в ВЕР.
Организация диспетчера проекта
Чтобы не допустить беспорядка видов/листов/спецификаций внутри модели, ниже представлена закрепленная схема диспетчера проекта.
Принята двухуровневая организационная схема для раздела АР и трёхуровневая для раздела КР.
Запрещено:
- Использовать Фильтрацию для Диспетчера проекта, только по согласованию с BPM;
- Менять организационную схему Диспетчера проекта, только по согласованию с BPM.
Раздел АР
Для видов: Раздел проекта + Комплект + Тип с сортировкой по Связанному уровню.
Для листов: Раздел проекта + Комплект с сортировкой по Номеру листа.
Для спецификаций используется два варианта организационной схемы:
- Раздел проекта + Комплект + Этаж– Основой
- Раздел проекта + Комплект + Категория – Для быстрого определения категории спецификации
Раздел КР
Для видов: Раздел проекта + Комплект + Марка конструкции + Семейство с сортировкой по Связанному уровню.
Для листов: Раздел проекта + Комплект + Марка конструкции с сортировкой по Номеру листа.
Для спецификаций используется два варианта организационной схемы:
- Раздел проекта + Комплект + Марка конструкции– Основой
- Раздел проекта + Комплект + Марка конструкции + Категория – Для быстрого определения категории спецификации
Параметры и значения диспетчера проекта
Параметры диспетчера проекта
Таблица 27 – Общие параметры участвующие в организации диспетчера проекта
Параметр | Группирование параметров | Категории | Примечание |
---|---|---|---|
Раздел проекта | Данные | Виды Листы Спецификации | Участвует в заполнении штампа |
Комплект | Участвует в заполнении штампа | ||
Марка конструкций | Только в разделе КР | ||
Этаж | Только в разделе АР |
Значения параметров диспетчера проекта
Таблица 28 – Пример значений по уровню 1 диспетчера проекта:
Уровень 1 (Раздел проекта) | Описание |
---|---|
BIM | Стартовый лист, шаблоны, контроль качества и т.д. |
WIP | Всё, что находится в разработке по USER |
Р | Рабочая документация |
П | Проектная документация |
АГО | Архитектурно градостроительный облик |
ОПР | Объемно планировочные решения |
ФРС | Федеральная регистрационная служба |
ДМ | Демонстрационные материалы |
АИ | Архитектурные интерьеры |
ЗД | Задания,передающиеся смежным разделам |
АН | Авторский надзор |
СЗ | Согласование с заказчиком |
Таблица 29 – Пример значений по уровню 2 диспетчера проекта:
Уровень 2 (Комплект) | Описание |
---|---|
КК | Контроль качества |
Шаблон | Шаблоны 3D видов для контроля качества |
Задание ГП | Чертежи заданий для генплана |
Задание ИОС | Чертежи заданий для инженеров ИОС |
Заказчику | Чертежи для согласования с заказчиком |
АР1 | Комплект раздела АР1 |
КР1 | Конструктивные решения |
КЖ-0.1 | Комплект раздела КЖ-0.1 |
USER | Всё, что находится в разработке по USER |
Таблица 30 — Пример значений по уровню 3 диспетчера проекта:
Уровень 3 (Марка конструкции/Этаж) | Описание |
---|---|
Лм1 | Лестница монолитная 1 |
Пм1.1 | Перекрытие монолитное |
КЖ5 | Комплект раздела КЖ5 |
Э01 | Этаж |
Требования к заполнению параметров
Список обязательных к заполнению параметров указан в таблицах LOG/LOI для каждого раздела.
Общие требования к параметрам «Код по классификатору» и Рабочие наборы» описаны ниже.
Код по классификатору
Для всех элементов модели необходимо присвоить значение параметру «Код по классификатору». Файл кодов по классификатору смотри в «EIR_Приложение 01_Классификатор». Версия файла классификатора фиксируется в BEP.
Для назначения кода элементам модели необходимо зайти в свойства типоразмера и для параметра «Код по классификатору» выбрать соответствующий код. Параметр «Описание по классификатору» заполняется автоматически.
На элементы назначается самый нижний Код по классификатору в дереве.
Элементам модели, не участвующим в расчёте стоимости, следует назначать «Код по классификатору» – «999».
Перечень немоделируемых элементов необходимо предварительно согласовать с Заказчиком и зафиксировать в BEP.
Проектировщик не несёт ответственности, если при изменении версии ПО, наименование обязательного параметра изменяется на системном уровне по причине, не зависящей от проектировщика.
Рабочие наборы
Все элементы модели должны быть определены в соответствующие рабочие наборы в соответствии со своим функциональным назначением. Со списком преднастроенных рабочих рабочих наборов можно ознакомиться по ссылке . Добавлять, удалять и редактировать наименование рабочих наборов без согласования BPM запрещено. Все отличные от шаблона рабочие наборы должны фиксироваться в ВЕР.
Внешние ссылки на файлы необходимо выделять в отдельные рабочие наборы.
Требования к наименованию рабочих наборов указаны в разделе Наименование рабочих наборов.
