Спецификации

Общее описание

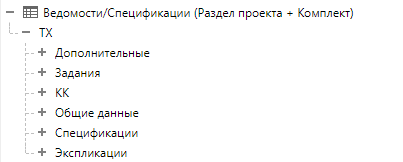

В рамках шаблона ТХ предусмотрены следующие типы спецификаций:

• Дополнительные — редко используемые спецификации мебели и оборудования;
• Задания – необходимы для выдачи задания смежным разделам;
• КК – Контроль Качества, проверочные спецификации;
• Общие данные – ведомости чертежей, перечни ссылочных и прилагаемых документов;
• Спецификации – спецификация мебели и оборудования;
• Технологические потоки — спецификация для элементов узлов;
• Экспликации – экспликации пространств и помещений.

Примечание

Все вышеуказанные спецификации представляют собой шаблон. Для применения в проекте необходимо:
— Скопировать соответствующую шаблонную спецификацию;
— Разместить его в соответствии с иерархией диспетчера проекта;
— Переименовать в соответствии со статьей Правила наименования.

Дополнительные

Спецификация для семейства, «ТХ_Для спецификаций_Специальное оборудование» категории «Специальное оборудование». Дополнительную информацию см. статью «ТХ_01_Разместить семейства для спецификаций»:

Пример оформления спецификаций:

Примечание

В спецификации «Сводная_Спецификация специального оборудования»,  по умолчанию один фильтр на параметр «Описание» не равно «ИСКЛЮЧИТЬ».

Задания

Данные спецификации классифицируются на три типа:

1. Задания смежным разделам — уточнение требований и параметров, необходимых от других дисциплин проекта;
2. Сводная спецификация оборудования — комплексный перечень оборудования с техническими характеристиками и требованиями;
3. Задание на помещения — определение параметров пространств (назначение, количество персонала, климатические и эксплуатационные требования).

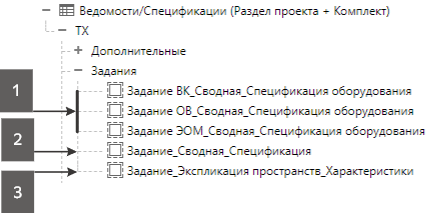

Пример оформления спецификаций:

В спецификации «Задание_Экспликация пространств_Характеристики» по умолчанию нет фильтров.

Контроль Качества (КК)

Данные спецификации предназначены исключительно для внутреннего самоконтроля параметров элементов в модели и не используются на оформляемых листах. Они классифицируются на четыре типа:

1. Проверочная спецификация оборудования — контроль полноты и корректности заполнения параметров оборудования;
2. Проверочная спецификация листов  — проверка заполненности параметров у листов;
3. Проверочные спецификации пространств – детально описанным в статье «Пространства»;
4. Проверочные спецификации площадей пространств и помещений номерного фонда.

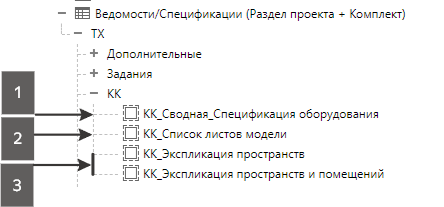

Пример оформления спецификаций:

Примечание

В спецификациях «КК_Сводная_Спецификация специального оборудования» и «КК_Список листов модели»,  по умолчанию нет фильтров.

Спецификации «КК_Экспликация пространств_Сравение площадей Номерного фонда» и «КК_Экспликация помещений_Сравение площадей Номерного фонда» необходимо рассматривать параллельно, они дополняют друг друга:
— одна отображает площади пространств ТХ;
— другая, площади помещений в АР.

Алгоритм работы:

1. Откройте обе спецификации в одном сеансе Revit;
2. На вкладке «Вид» выберите инструмент «Плитки»;
3. Аккуратно подвиньте разделитель между плитками, для удобства сравнения;
4. Сравните значения площадей, фильтрация и сортировка уже настроены.

Пример:

1. В помещениях АР этажи с 4‑го по 7‑й типовые, однако 6‑й этаж имеет отличную от остальных площадь, необходимо подсветить этот момент АР;

2. На 7‑м этаже площадь номера «Family studio (тип 1)» в помещениях АР равно 274.61 м2, тогда как в модели ТХ площадь соответствующего пространства равна 270.93 м2, означает что не хватает пространств.

Общие данные

Вспомогательные спецификации, ведомости чертежей, перечни ссылочных и прилагаемых документов.

Примечание

Все нижеуказанные спецификации Общих данных,  по умолчанию нет фильтров.

Пример оформления спецификаций:

Спецификации

Рабочая спецификация оборудования:

• Спецификация «Спецификация оборудования_девятиграфка», применяется на стадиях ПД/РД, включает девять обязательных граф: позиция, наименование и характеристики, тип/марка, код изделия, поставщик, ед.изм., количество, масса, примечание. Дополнительные спецификации с наименование «_ТХ1»… «_ТХ4», подготовлены с дополнительным фильтром по параметру «Комментарий».

Технологические потоки

Детально описаны в статье «Технологические потоки».

Экспликации

Рабочие спецификации пространств ТХ:

Экспликация номеров и Экспликация помещений – детально описаны в статье «Пространства».

Фильтрация элементов в спецификации по параметру пространства

Для настройки фильтрации элементов в спецификации по одному пространству выполните следующие шаги:

• Откройте спецификацию, в которой требуется фильтрация (например, «Спецификация оборудования_девятиграфка»);
• В разделе «Фильтр» выберите параметр (например, «Пространства: DS_Тип номера», «Пространства: Номер» и т.п.) пространства по которому необходимо отфильтровать элементы.

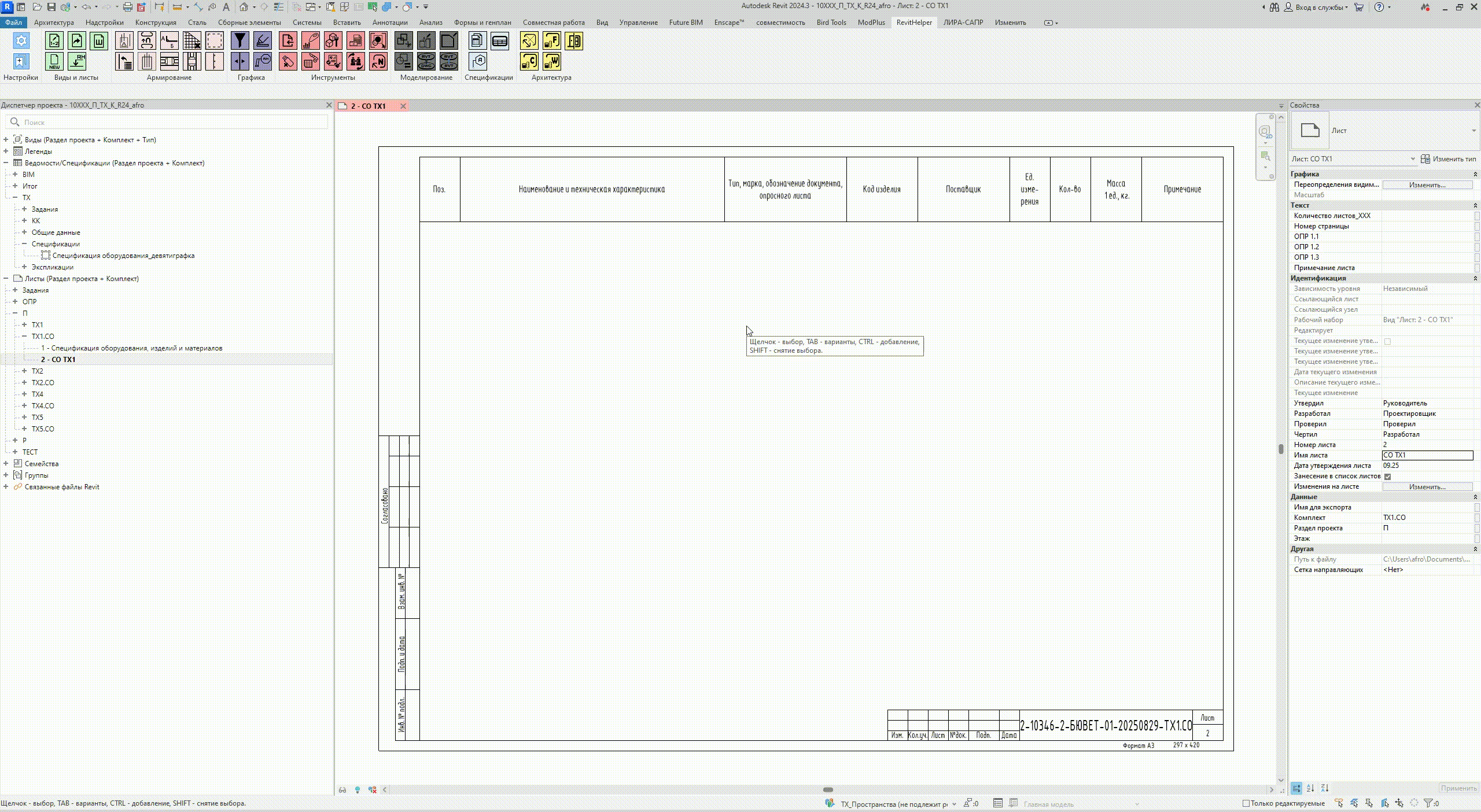

Важно: в Revit 2024 появилась возможность фильтровать элементы по листу — после размещения спецификации на листе в неё автоматически попадают только те элементы, которые присутствуют на этом листе.

Важно: если не хватает параметров для фильтрации элементов, пожалуйста, обратитесь к BM-Tech.
