Работа со связанными видами

Общая информация

В Revit предусмотрена возможность отображения информации из связанных моделей с помощью настройки «По связанному виду».

Данный инструмент позволяет использовать настройки отображения и оформление конкретного вида из связанной модели в текущем проекте.

При использовании связанного вида можно отображать:

• элементы связанной модели;
• настройки видимости категорий;
• шаблоны и параметры оформления вида;
• марки, размеры и текстовые примечания, размещённые на исходном виде.

Подготовка вида в связанной модели

Для корректного отображения информации рекомендуется предварительно подготовить отдельный вид в связанной модели.

При создании вида необходимо:

1. Настроить необходимую область отображения;

2. Проверить видимость категорий;

3. Настроить необходимые элементы оформления:

• марки;
• размеры;
• текстовые примечания;
• дополнительные обозначения.

4. При необходимости создать отдельный шаблон вида для использования в качестве связанного.

Настройка отображения связанного вида

Для настройки отображения связанного вида необходимо:

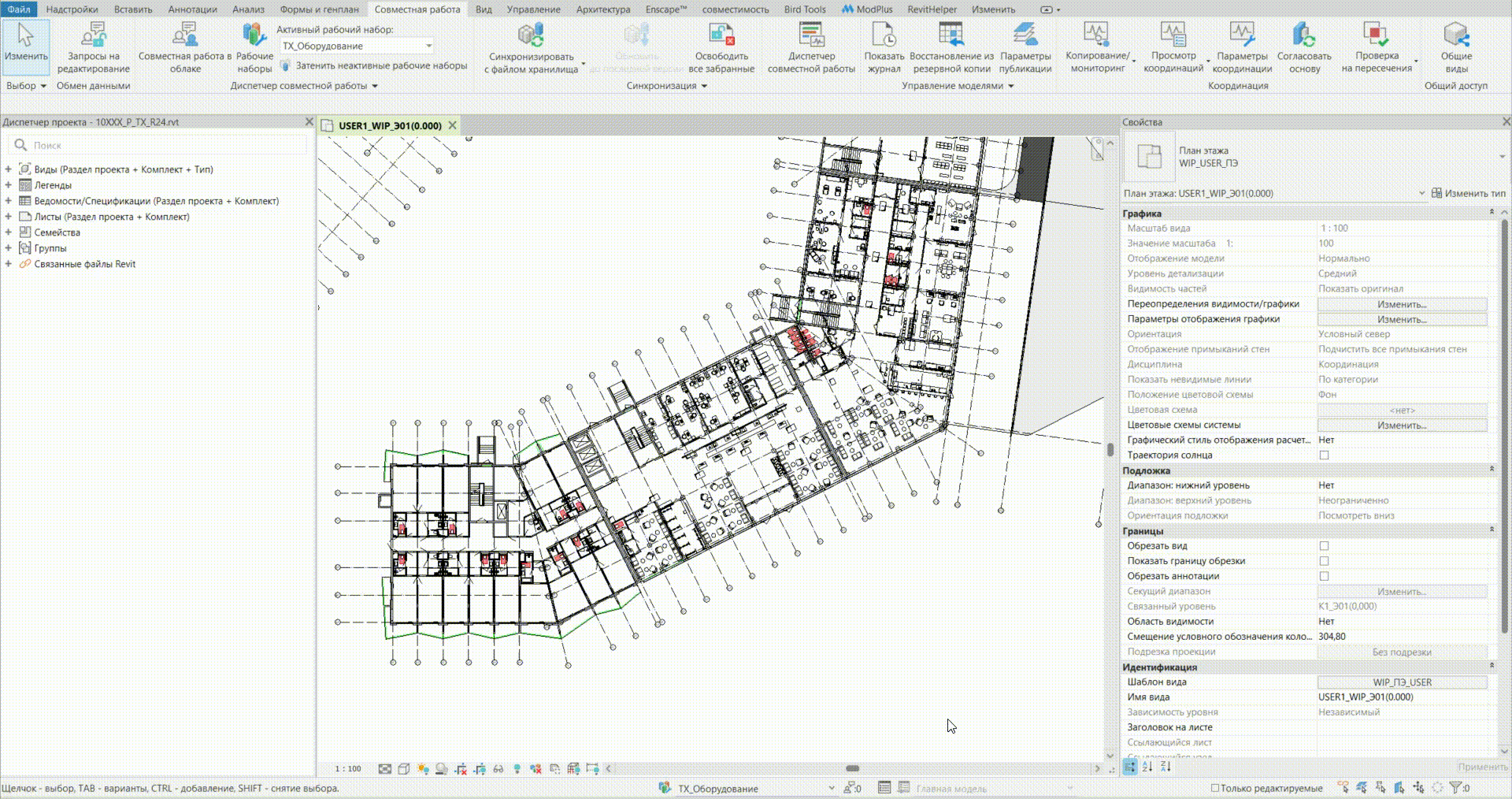

1. Открыть необходимый вид;
2. Перейти в «Переопределение видимости/графики»;
3. Открыть вкладку «Связанные файлы»;
4. Выбрать необходимую связанную модель и нажать кнопку «По основному виду» в столбце «Параметры отображения»;
5. В открывшемся окне «Параметры отображения связанных файлов» изменить способ отображения с «По основному виду» на «По связанному виду»;
6. В списке доступных видов выбрать необходимый вид связанной модели;
7. Нажать кнопку «ОК» для применения настроек.

Особенности работы со связанными видами

При работе со связанными видами необходимо учитывать следующие особенности:

• отображение информации зависит от состояния исходного вида в связанной модели;
• при изменении исходного вида изменения будут доступны после обновления связанного файла;
• элементы связанной модели нельзя изменять из текущего файла;
• один вид из связанной модели может использоваться несколькими пользователями и разделами проекта.

Применение связанных видов

Связанные виды могут использоваться в различных процессах проектирования.

Примеры применения:

1. Передача информации между разделами:

• отображение мебели и оборудования смежного раздела;
• передача расположения отверстий и закладных элементов.

2. Проверка взаимного расположения элементов различных разделов;

3. Использование подготовленных видов для передачи заданий между участниками проекта.
