Обязательные параметры
В проекте используется семейство основной надписи «Ш_Основная надпись_Форма 3».
Для корректной работы семейства в проекте должны быть созданы следующие параметры:
1. Параметры для категории «Листы» в группе «Прочее»:
- «Количество участков 1»;
- «Количество участков 2»;
- «Количество участков 3»;
- «Количество участков 4»;
- «Лист 1»;
- «Лист 2»;
- «Лист 3»;
- «Лист 4».
2. Параметры для категории «Листы» в группе «Данные»:
- «Количество листов»;
- «Комплект»;
- «Раздел проекта».
3. Параметры для категории «Сведения о проекте» в группе «Данные»:
- «Шифр проекта»;
- «Номер проекта»;
- «Адрес проекта»;
- «Наименование объекта».
Заполнение параметров в штампе
Данные основной надписи заполняются в свойствах основной надписи, листа и сведениях о проекте.
- Стадия проекта задаётся в типоразмере основной надписи;
- Данные конкретного листа заполняются в свойствах соответствующего листа;
- Общие данные проекта заполняются в разделе «Сведения о проекте».
Порядок и места заполнения данных основной надписи приведены на рисунках ниже.
Методы заполнения подписей
В текущей версии семейства основной надписи предусмотрено два способа добавления подписей на лист:

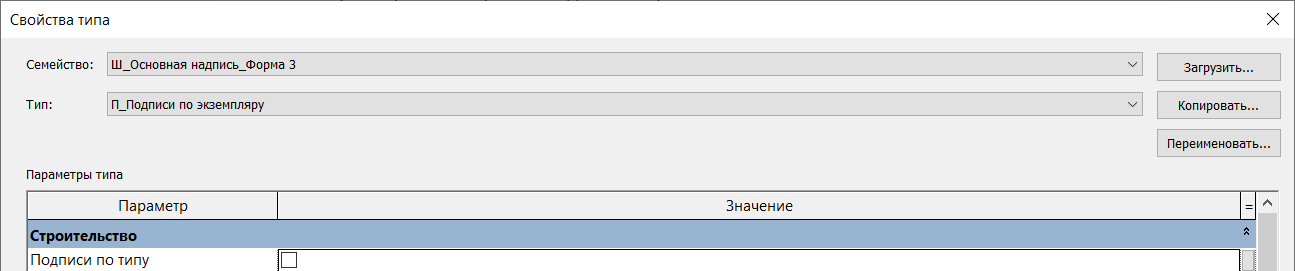

1. Заполнение подписей через экземпляр основной надписи:
- использовать типоразмер «П_Подписи по экземпляру» для стадии ПД, а для стадии РД «Р_Подписи по экземпляру»;
- снять флажок параметра «Подписи по типу»;
- выбрать необходимые подписи в экземпляре основной надписи с помощью параметров «О_Подпись 1»–«О_Подпись 6».

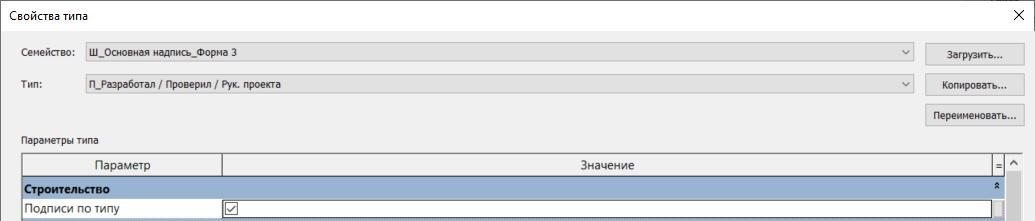

2. Заполнение подписей через типоразмер основной надписи:
- создать копию типоразмера «П_Разработал / Проверил / Рук. проекта» для стадии ПД, а для стадии РД «Р_Разработал / Проверил / Рук. проекта»;
- переименовать созданный типоразмер в соответствии с исполнителями, например «П_Старцева / Болабко / Сметанин»;
- установить флажок параметра «Подписи по типу»;
- выбрать необходимые подписи в типоразмере основной надписи с помощью параметров «О_Тип_Подпись 1»–«О_Тип_Подпись 6».

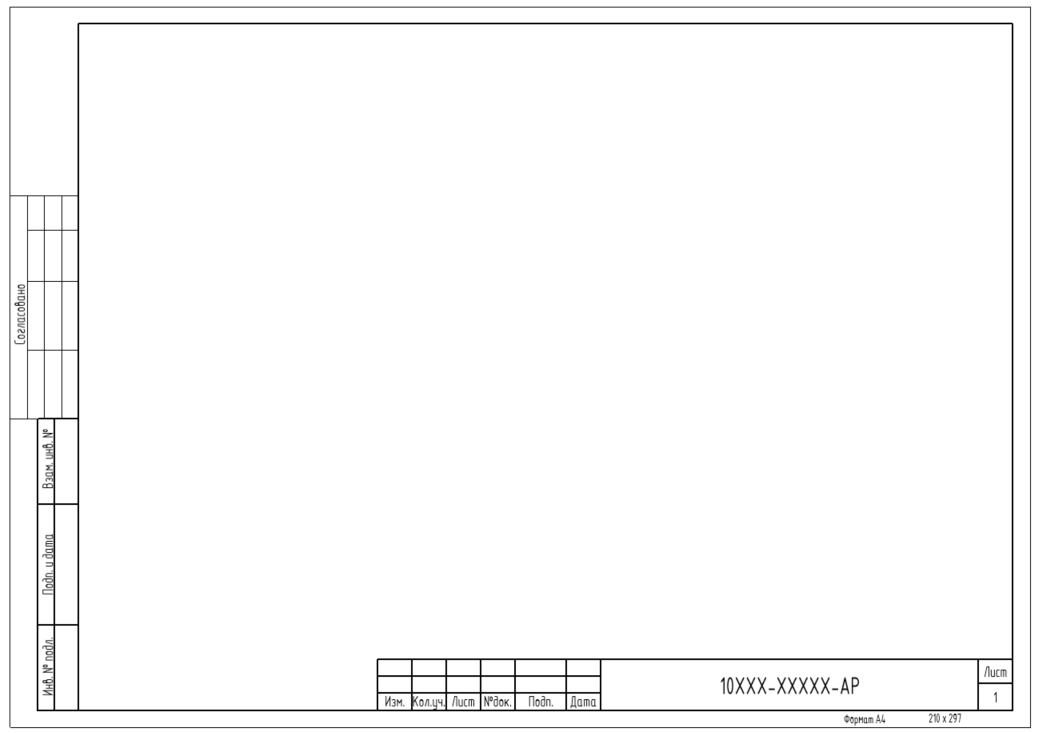

Изменение размеров листа

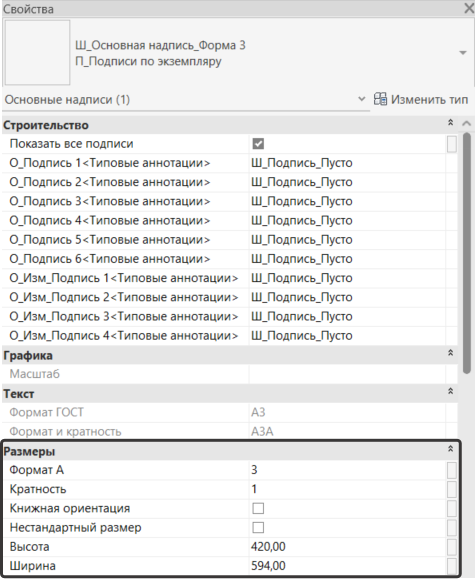

Размер и ориентация листа настраиваются с помощью параметров основной надписи:
- «Формат А» — определяет основной формат листа. Допустимые значения: 0, 1, 2, 3, 4;
- «Кратность» — определяет кратность листа. Допустимые значения: 3, 4, 5, 6, 7, 8, 9;
- «Книжная ориентация» — определяет ориентацию листа. Для книжной ориентации необходимо установить флажок. По умолчанию используется альбомная ориентация;
- «Нестандартный размер» — позволяет задать размеры листа вручную. Для использования нестандартных размеров необходимо установить флажок;
- «Высота» и «Ширина» — используются для задания габаритов листа при включённом параметре «Нестандартный размер».
Работа с изменениями

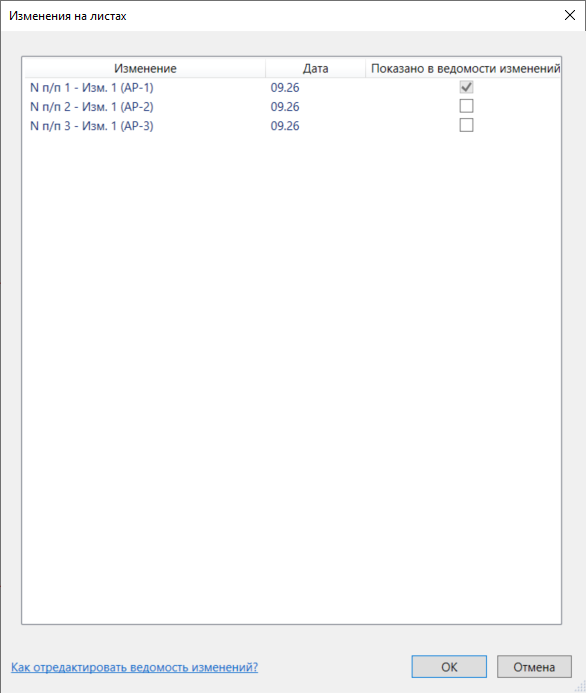

Изменения на листах оформляются с помощью диспетчера изменений.
Для каждого изменения необходимо заполнить следующие поля.
- «Дата» — дата изменения, отображаемая в основной надписи;
- «Описание» — информационное поле, используемое для идентификации изменения. Значение необходимо формировать по следующей структуре:
«<Статус (Изм., Зам., Нов.)>.<Номер изменения (номер комплекта)>»;
- «Утверждено для» — номер изменения, отображаемый в основной надписи;
- «Утвердил» — номер документа, отображаемый в основной надписи.

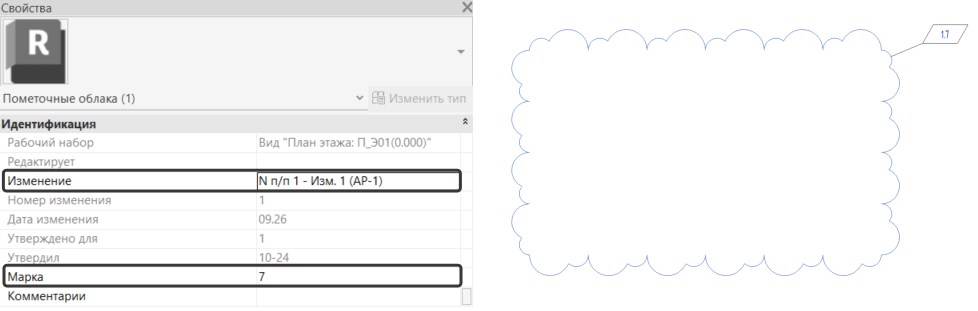

Для создания «Пометочного облака» необходимо перейти на вкладку «Аннотации» и выбрать инструмент «Пометочное облако». После выбора инструмента необходимо на виде указать область, к которой относится изменение, и замкнуть контур пометочного облака. При необходимости форму и границы облака можно скорректировать с помощью ручек редактирования.
При создании «Пометочного облака» необходимо заполнить следующие параметры:
- «Комментарии» — при необходимости указать дополнительную информацию по изменению;
- «Изменение» — выбрать изменение, соответствующее требуемому статусу, номеру изменения и номеру комплекта;
- «Марка» — указать порядковый номер изменения;

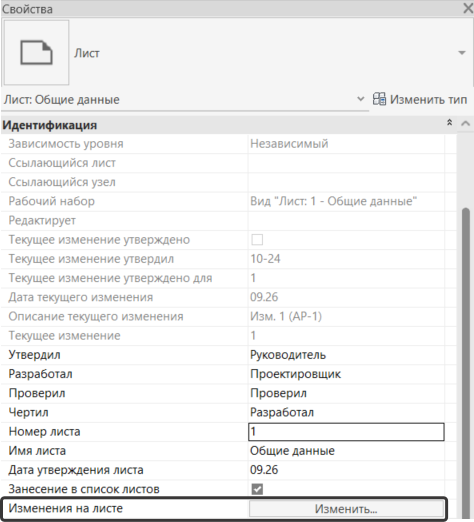

Если необходимо зафиксировать изменение на листе без размещения пометочного облака, необходимо использовать параметр «Изменения на листе» в свойствах листа.
Рисунок 4.2.1.25.9 — Изменение на листе без «Пометочного облака»
Изменение размера шрифта

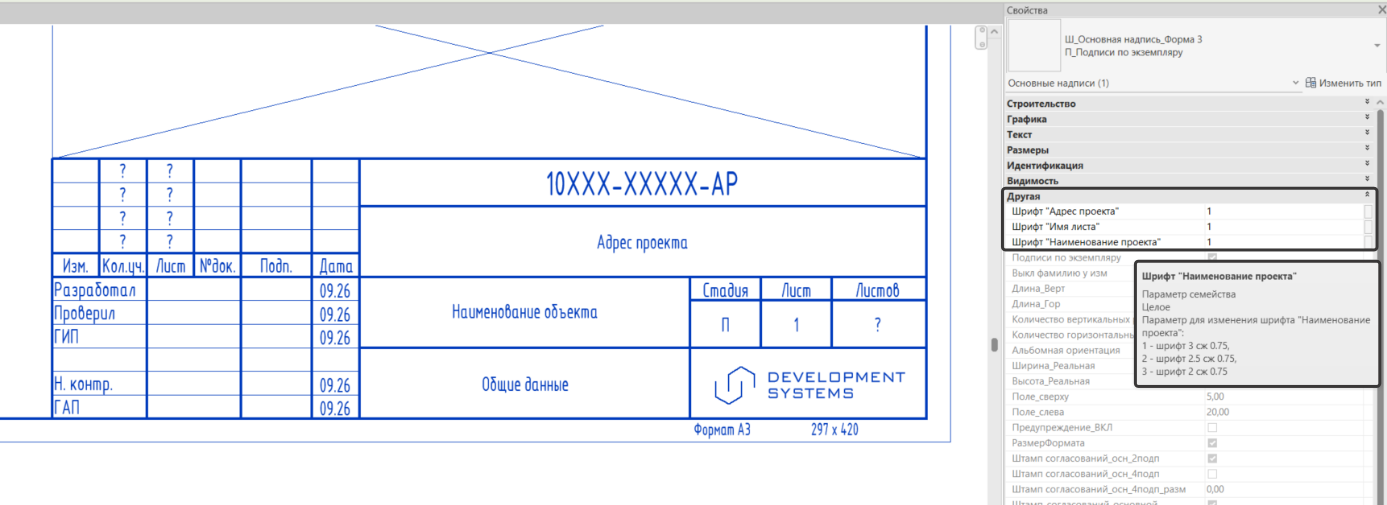

В основной надписи предусмотрена возможность изменения размера шрифта для параметров «Адрес проекта», «Имя листа» и «Наименование проекта».
Для выбора размера шрифта используются следующие значения:
Значение «1» — размер шрифта 3 с коэффициентом сжатия 0,75;
Значение «2» — размер шрифта 2,5 с коэффициентом сжатия 0,75;
Значение «3» — размер шрифта 2 с коэффициентом сжатия 0,75.
Добавление подписей

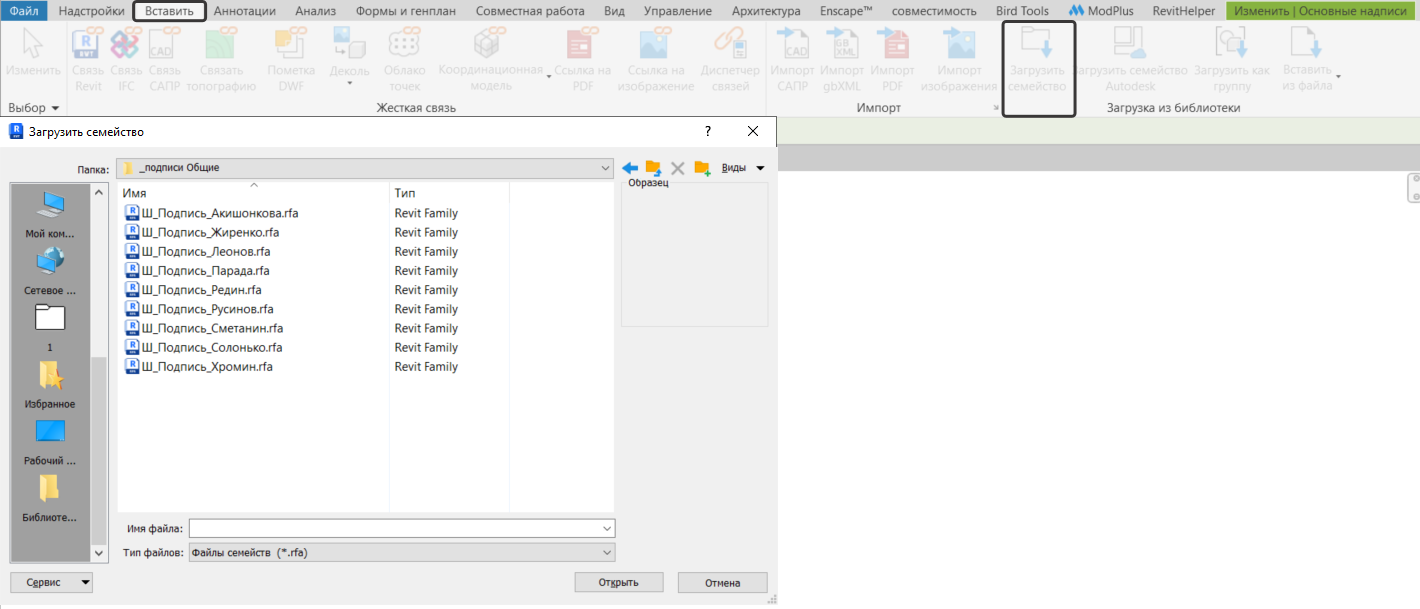

Для использования подписей исполнителей в основной надписи необходимо загрузить соответствующие семейства подписей непосредственно в проект из папки:
06_BIM_Public\02_СЕМЕЙСТВА\00_ЦБ\2021\01_Оформление\04_Общие\04_Листы_подписи

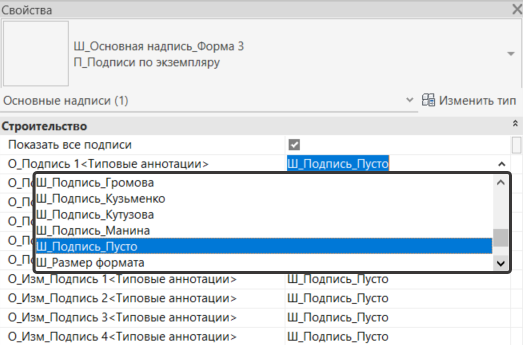

После загрузки семейства в проект соответствующая подпись становится доступна для выбора в выпадающем списке параметров основной надписи.

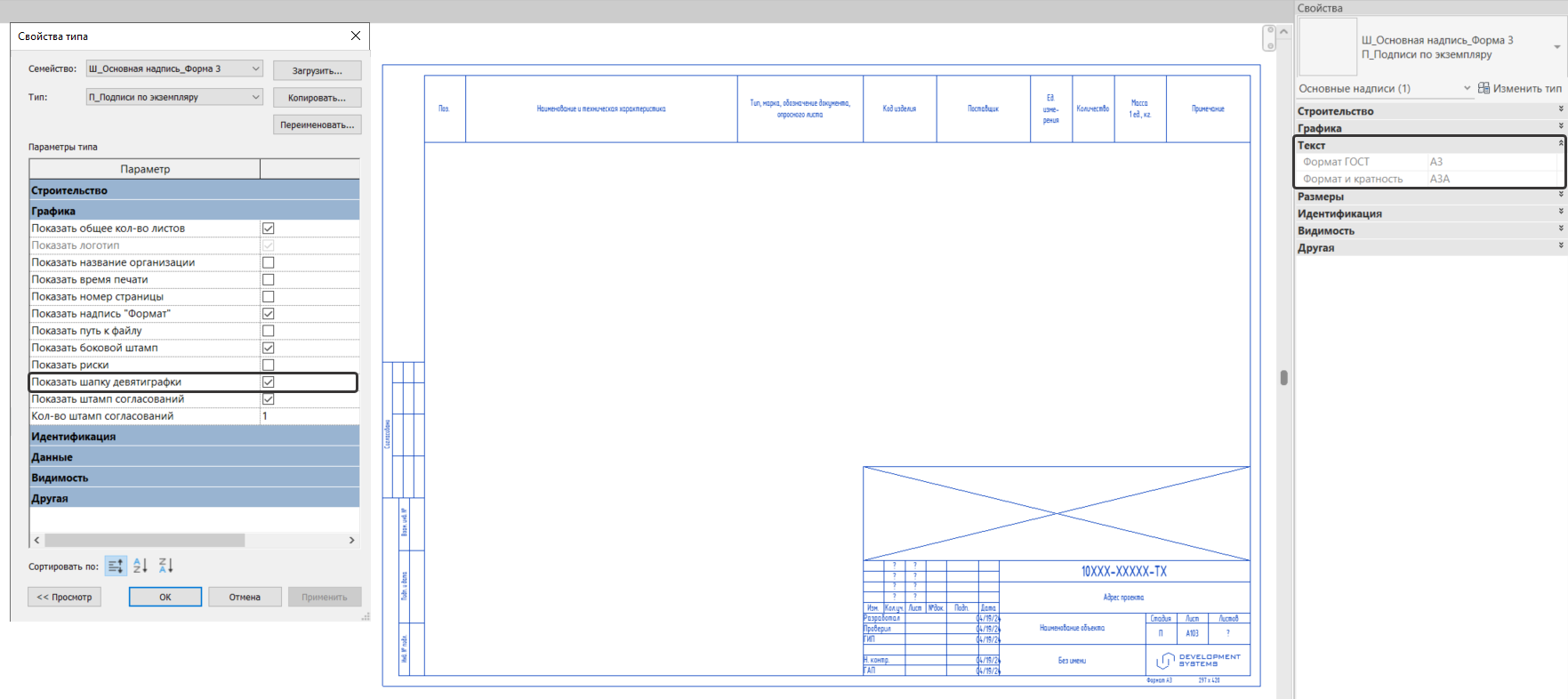

Девятиграфка
Для создания основной надписи с девятиграфкой необходимо создать новый типоразмер на основе существующего.Порядок создания:
1. Скопировать существующий типоразмер основной надписи в зависимости от выбранного способа заполнения подписей:
- при заполнении подписей через типоразмер — использовать типоразмер с настройкой «Подписи по типу»;
- при заполнении подписей через экземпляр — использовать типоразмер с настройкой «Подписи по экземпляру».
2. В наименовании созданного типоразмера добавить обозначение «_Девятиграфка»;
3. В параметрах типоразмера включить параметр «Показать шапку девятиграфки».
Основная надпись «Форма 6»
В проекте дополнительно используется семейство основной надписи «Ш_Основная надпись_Форма 6».
Логика работы семейства, набор параметров и порядок заполнения аналогичны семейству основной надписи «Ш_Основная надпись_Форма 3».
