Инструкция содержит описание структуры папок по проекту, требования к наименованию папок, документов и чертежей. В инструкции указаны ответственные за порядок внутри папок и пользователи папок.
Ответственный – загружает в папки документы, создаёт новые папки, отвечает за наименование папок и документов.
Пользователи – имеют доступ к папке для просмотра информации. Загрузку и удаление документов, создание новых папок не осуществляют.
Общая структура папок внутри проекта:
Рисунок 3.1.1.1 — Общая структура папок внутри проекта
Содержит исходные данные для проектирования, согласования с компетентными государственными органами, органами местного самоуправления и монополистами. Также включает исходно-разрешительную документацию, документацию стадии ПП и П, в случае разработки – только этапа РД.
В теле папки также находится справочная информация для PM по общему перечню исходных данных, согласование которых необходимо с госорганами.
В папку сохраняется исходно-разрешительная документация, предоставляемая Заказчиком, а также исходно-разрешительная документация, разработанная DS.
Примечание
Неактуальные данные не удаляются. Они перемещаются в папку «Архив». В папках ИД должны быть только актуальные версии документов (файлов).
Внутренняя структура:

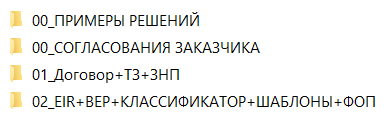

Рисунок 3.1.2.1 — Внутренняя структура папки «01_ИД»
Место для хранения томов проектной документации К, стадии ПД, положительного заключения первичной экспертизы, в случае получения проектной документации в качестве исходных данных. Логика нумерации папок ПД – в соответствии с постановлением 87.
Место для хранения технических условий, условий подключения к инженерным сетям, документов для получения / корректировки технических условий. Внутренняя структура:
Рисунок 3.1.2.2 — Внутренняя структура папки «02_ТУ и УП»
Содержит согласования с компетентными государственными органами и органами местного самоуправления, а также ресурсоснабжающими организациями (монополистами). Внутренняя структура. Наименование файлов внутри папки: «Согласование МЧС России», «Акт УСПХ».
Содержит фото стройплощадки до начала строительства, фото в процессе строительства и т.п. Внутренняя структура. Наименование файлов внутри папки: «180502_кровля», «170203_участок», «170502_соседние здания».
Примеры аналогов по проекту, содержащие требования Заказчика. По примерам можно ориентироваться в объёмах работ и технических решениях, так как они ранее уже были согласованы с Заказчиком.
Сортируются по папкам с названием объекта, откуда взят пример, и в зависимости от тома документации. Например, «УльтраСити_Этап1_Корпус 3_ДП МОП».
В папку «Согласование с Заказчиком» сохраняются файлы и письма о согласовании принципиальных проектных решений. Принцип наименования файлов с комментариями: Дата_источник комментариев_Описание.
Например, «190502_RBI_ Согласование планировок Корпус 6″.
Остальные согласования PM, DM-AR, DM-ST, DM-GP, DD-MEP сохраняют по необходимости.
При необходимости в папку «Согласование с Заказчиком» включается «перечень обязательных согласований с Заказчиком». Комментарии Заказчика, входящие в «перечень обязательных согласований с Заказчиком», сохраняются в обязательном порядке PM, CPM в виде сканированного файла с подписью.
В данной папке размещаются: EIR, BEP, классификатор, шаблоны и ФОП от Заказчика.
Таблица 3.1.10 — Ответственные и пользователи
Ответственный
BPM
Пользователи
ALL
Внутренняя структура:
Рисунок 3.1.3.3 – Внутренняя структура папки «02_EIR+BEP+КЛАССИФИКАТОР+ШАБЛОНЫ+ФОП»
00_EIR
В папке хранятся файлы EIR в формате PDF, переданные Заказчиком в качестве исходных данных для моделирования на соответствующей стадии:
Рисунок 3.1.3.4 – Внутренняя структура папки » 00_EIR»
01_ВЕР
В папке хранится структура папок с кратким наименованием стадий:
Рисунок 3.1.3.5 – Внутренняя структура папки » 01_BEP»
Каждая из папок имеет следующую структуру:
Рисунок 3.1.3.6 – Пример внутренней структуры папки «02_РД»
в корне папки хранятся подписанные версии ВЕР в формате PDF;
папка «_архив», где хранятся предыдущие подписанные версии ВЕР в формате PDF;
папка «WIP», где хранятся файлы со статусом «в работе» (например, редактируемая версия ВЕР).
Папка «WIP» имеет следующую структуру:
Рисунок 3.1.3.7 – Пример внутренней структуры папки «WIP»
в корне папки хранятся актуальные редактируемые версии ВЕР в формате DOCX;
папка «_архив», где хранятся все предыдущие выданные для согласования версии ВЕР в формате DOCX.
Для всех папок «_архив» существует правило: перед обновлением файла актуальная на тот момент версия файла из корня папки копируется в папку «_архив» с указанием даты архивации в названии файла (пример – см. рисунок ниже).
Рисунок 3.1.3.8 – Пример наименования архивированных файлов
Логика наименования файла для папки «_архив»: «ГГГГ-ММ-ДД_<Наименование оригинала>».
02_КЛАССИФИКАТОР
В папке хранятся файлы Классификаторов в формате TXT, переданные Заказчиком в качестве исходных данных для соответствующей стадии. В конце каждого файла указана стадия, при разработке которой этот файл используется (пример – см. рисунок ниже).
Рисунок 3.1.3.9 – Пример внутренней структуры папки «02_КЛАССИФИКАТОР»
Расшифровка обозначений:
К – Концепция;
П – Проектная документация;
Р – Рабочая документация.
В папке «_архив» хранятся предыдущие версии файлов с правилом именования: «ГГГГ-ММ-ДД_<Наименование оригинала>».
03_ФОП ЗАКАЗЧИКА
В папке хранятся файлы общих параметров в формате TXT, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.10 – Пример внутренней структуры папки «03_ФОП ЗАКАЗЧИКА»
В папке «_архив» хранятся предыдущие версии файлов с правилом именования: «ГГГГ-ММ-ДД_<Наименование оригинала>».
04_ШАБЛОНЫ ВНМР
В папке хранятся файлы шаблонов ведомости немоделируемых работ (ВНМР) в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.11 – Пример внутренней структуры папки «04_ШАБЛОНЫ ВНМР»
В папке «_архив» хранятся предыдущие версии файлов с правилом именования: «ГГГГ-ММ-ДД_<Наименование оригинала>».
05_ШАБЛОНЫ RVT
В папке хранятся файлы шаблонов Revit–моделей в формате .rvt, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.12 – Пример внутренней структуры папки «05_ШАБЛОНЫ RVT»
06_ШАБЛОНЫ ТЭП
В папке хранятся файлы шаблонов технико-экономических показателей в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.13 – Пример внутренней структуры папки «06_ШАБЛОНЫ ТЭП»
07_ШАБЛОНЫ ВОР
В папке хранятся файлы шаблонов ведомостей объемов работ в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.14 – Пример внутренней структуры папки «07_ШАБЛОНЫ ВОР»
Содержит протоколы совещаний и накладные передачи документации.
Внутренняя структура:
Рисунок 3.1.6.1 — Внутренняя структура папок «05_ПРОТОКОЛЫ+НАКЛАДНЫЕ»
Протокол выполняется PM, CPM согласно типовой форме в EXCEL. Ответственный за протокол– PM, CPM. Сканы подписанных протоколов и накладных сохраняются в папку с указанием даты и номера.
Протокол – в PDF с подписями. Рабочий протокол – в EXCEL.

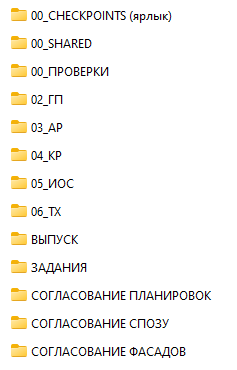

Рисунок 3.1.7.1.1 – Внутренняя структура папок «00_КОНЦЕПЦИЯ»
00_CHECKPOINTS (ярлык)
Папка содержит модели, прошедшие финальную проверку BPM и готовые к выдаче Заказчику. Папка является ярлыком папки, расположенной в директории «06_BIM_Checkpoints».
Таблица 3.1.13 — Ответственные и пользователи
Ответственный
BPM
Пользователи
BM, BPM, CBM, PM, CPM, CEO
00_SHARED
Папка содержит файлы для работы со смежными дисциплинами, копии разрабатываемых моделей с префиксом _shared, ВНМР, а также координационные файлы.
Таблица 3.1.14 — Ответственные и пользователи
Ответственный
BPM
Пользователи
ALL
Структура внутри папки «00_SHARED» выглядит так:
Рисунок 3.1.7.3 – Внутренняя структура папки «00_SHARED»
в корне папки хранятся копии разрабатываемых моделей с префиксом _shared (подгружаются связями в рабочие модели, обновляются каждый час);
папка «_архив «, где хранятся предыдущие версии копий рабочих моделей;
папка «00_КООРДИНАЦИЯ», где хранятся координационные и базовый файлы;
папка «01_DWG_PDF, где хранятся файлы в форматах DWG, PDF для отслеживания изменений в моделях (отслеживание изменений производится с помощью SIGNAL DOCS). Структура данной папки выглядит следующим образом: папки по разделам («00_АР», «01_КР», «02_ТХ», «03_ИОС») → папки по форматам («00_DWG», «01_PDF») → папки по датам выдачи («ГГГГ-ММ-ДД_Комментарий»);

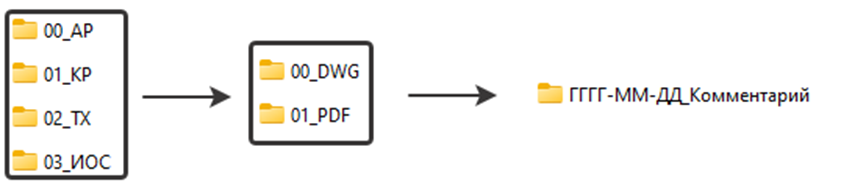

Рисунок 3.1.7.4 – Внутренняя структура папки «01_DWG_PDF»
папка «02_FBX», где хранятся файлы в формате FBX для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами;
папка «03_ВНМР», где хранятся файлы ВНМР. Структура данной папки выглядит следующим образом: папки по разделам («00_АР», «01_КР», «02_ТХ», «03_ИОС») → папки по датам выдачи («ГГГГ-ММ-ДД_Комментарий»);
папка «04_DWG», где хранятся файлы подложки в формате DWG для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами. Структура данной папки выглядит следующим образом: папки по разделам («00_АР», «01_КР», «02_ТХ», «03_ИОС») → папки по датам выдачи («ГГГГ-ММ-ДД_Комментарий»);
папка «05_RVT», где хранятся файлы в формате RVT для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами. Структура данной папки выглядит следующим образом: папки по разделам («00_АР», «01_КР», «02_ТХ», «03_ИОС») → папки по датам выдачи («ГГГГ-ММ-ДД_Комментарий»).

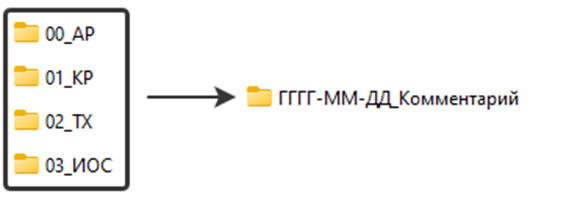

Рисунок 3.1.7.5 – Внутренняя структура папок «03_ВНМР», «04_DWG», «05_RVT»
00_ПРОВЕРКИ
Папка содержит исходные данные для BIM-проверок, файлы проверок, сборки и документы отчётности.
Таблица 3.1.15 — Ответственные и пользователи
Ответственный
BPM
Пользователи
ALL
Структура внутри папки «00_ПРОВЕРКИ» выглядит так:
Рисунок 3.1.7.4 – Внутренняя структура папки «00_ПРОВЕРКИ»
в корне папки хранятся сборки в формате NWF: СБР – общая сборка по проекту, КЛЗ – сборка для проверки на коллизии;
папка «00_BIM API», где хранятся батники для настройки выгрузки и копирования файлов;
папка «00_ОТЧЕТЫ», где хранятся файлы отчетов;
папки «01_МОДЕЛИ», где хранятся файлы в формате NWC (загружаются в сборки СБР и КЛЗ, обновляются ежедневно);
папка «02_РАБОЧИЕ NWF», где хранятся файлы в формате NWF для отработки коллизий со стороны АР, КР, ТХ;
папка «03_СРАВНЕНИЕ МОДЕЛЕЙ», где хранятся файлы для осуществления сравнение моделей (сравнение производится с помощью Navisworks);
папка «04_ПОМЕЩЕНИЯ», где хранятся файлы для проведения проверки высот помещений (пересечение помещений в модели АР с сетями в моделях ИОС);
папка «05_ТЭП», где хранятся файлы для проведения проверки ТЭП.
Рабочие папки
Таблица 3.1.16 — Ответственные и пользователи
Ответственный
ALL
Пользователи
ALL
Внутренняя структура:
Рисунок 3.1.7.5 – Внутренняя структура рабочих папок
01_МОДЕЛИНГ
Папка содержит рабочие RVT модели, а также вспомогательные данные для моделирования и оформления:
Рисунок 3.1.7.6 – Внутренняя структура папки «01_МОДЕЛИНГ»
Таблица 3.1.17 — Ответственные и пользователи
Ответственный
BM, BPM
Пользователи
ALL
папка «00_ССЫЛКИ», где хранятся вспомогательные файлы для оформления моделей:
Рисунок 3.1.7.7 – Внутренняя структура папки «00_ССЫЛКИ»
— папка «00_DWG», где хранятся файлы формата DWG; — папка «01_PDF», где хранятся файлы формата PDF; — папки «02_PNG JPG», где хранятся файлы формата PNG, JPG.
папка «01_ВСПОМОГАТЕЛЬНЫЕ ДАННЫЕ», где хранятся вспомогательные BIM данные:
Рисунок 3.1.7.8 – Внутренняя структура папки «01_ВСПОМОГАТЕЛЬНЫЕ ДАННЫЕ»
— папка «00_КОНФИГУРАЦИИ», где хранятся конфигурации для плагинов под проект; — папка «01_ТРАНСЛЯТОР ПРИМЕЧАНИЙ», где хранится транслятор примечаний.
Папки для согласования
Концепция содержит папки с вариантами: схемы планировочной организации земельного участка, объёмно-планировочных решений, фасадов для согласования с Заказчиком. Наименование файлов внутри папки: «190502_RBI_ Согласование планировок_Корпус 6«.
Ведётся чек-лист с фиксацией даты передачи файла, его ревизией, датой комментария от Заказчика.

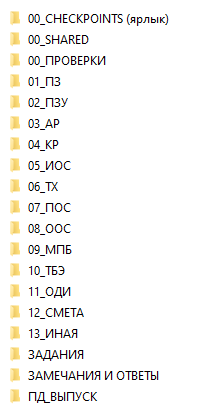

В корне находятся рабочие папки по разделам проектов: 02_ПЗУ, 03_АР, 04_КР,05_ИОС и пр.
Таблица 3.1.19 — Ответственные и пользователи
Ответственный
ALL
Пользователи
ALL
Структура рабочих папок:
— 01_МОДЕЛИНГ – в данной папке хранится BIM-модель, состав аналогичен стадии ПП (п.3.1.7);
— 02_Библитеки (ссылки) – папка для вспомогательной информации при проектировании раздела;
— 03_В работе USER – папка рабочей группы;
— 04_Выпуск – в данной папке выкладывается документация для выпуска. Из этой папки ГИП формирует выпуски в документации, копируя их в папку «Выпуск ПД».
Рисунок 3.1.8.3 – Внутренняя структура рабочих папки
В «03_В работе USER» участники рабочей группы создают свои папки для внутреннего пользования, называя их своей аббревиатурой в Битриксе. (пример: ANEC)
Правила работы в папке «04_Выпуск»:
—при каждом выпуске создается новая папка. Наименование папки: «01_ГГГГММЧЧ_Наименование выпуска»;
— файлы распределяются по следующей структуре:
Рисунок 3.1.8.4 – Внутренняя структура папки «04_Выпуск»
Папка «02_ПЗУ» содержит ярлык с рабочими версиями ГП \\SERVERNAME\08_GP hub\0 C3D Project\100хх имя проекта.
Обмен заданиями между смежными разделами хранится в папке «Задания».
По умолчанию содержит папки всех базовых разделов для обмена заданиями:
Рисунок 3.1.8.5 – Внутренняя структура папки «ЗАДАНИЯ»
При наличии на объекте нескольких зданий — задания разделяются по отдельным папкам. Данные папки именуются по номеру и наименованию здания согласно ПЗУ: Например, «01_(1) Спальный корпус».
Папка с заданием именуется:«ГГГГММЧЧ_ОТ КОГО_КОМУ_Краткое наименование«. Примеры наименования папок внутренней структуры: «171018_Корпус 1_Задание АР для ИОС и КР« или «171018_ Корпус1_Задание от АР для КР на ограждения на кровле».
Рисунок 3.1.8.6 – Внутренняя структура папки » ЗАМЕЧАНИЯ И ОТВЕТЫ»
Замечания и комментарии экспертизы хранятся в папке «Замечания». Ответы на замечания экспертизы хранятся в папке «Ответы на замечания». В папке «Ответы на замечания» сохраняются ответы на замечания эксперта согласно форме экспертизы. Замечания и ответы на замечания сохраняются в папки с указанием даты и номера тома. Например,«170410_ Ответы на замечания_АР». В папке «Ответы на замечания» хранятся локальные положительные заключения по разделам и положительное заключение, направленное «на читку».
Данная папка служит для сборки всех выпусков документации согласно календарному плану, зафиксированному в договоре.
Копировать информацию, удалять и проводить любые манипуляции с файлами в «ПД_ВЫПУСК» уполномочен только ГИП.

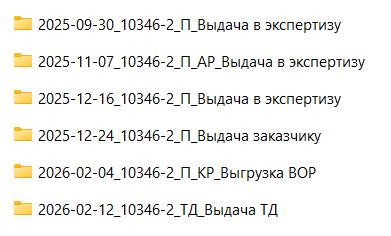

Для каждого выпуска создается новая папка: «ГГГГММЧЧ_Наименование выпуска».
Сформированная для экспертизы (в документация сохраняется в папке «Экспертиза выпуск» согласно марке и номеру раздела документации. Откорректированная по замечаниям документация обновляется в этих же папках, а предыдущая версия документации переносится в рабочую папку. В папке «Экспертиза выпуск» хранится только актуальная версия документации!
Внутренняя структура:
Рисунок 3.1.8.7 – Внутренняя структура папки выпуска
Документация раздела делится внутри папки на файлы редактируемого и не редактируемого формата (сборка тома в PDF). Наименование сборки в PDF: согласно шифру документации. Пример:
Рисунок 3.1.8.8 – Внутренняя структура папки выпуска
По умолчанию содержит папки всех базовых разделов для обмена заданиями:
Рисунок 3.1.9.3 – Внутренняя структура папки «ЗАДАНИЯ»
При наличии на объекте нескольких зданий — задания разделяются по отдельным папкам. Данные папки именуются по номеру и наименованию здания согласно ПЗУ:
Например, «01_(1) Спальный корпус». Папка с заданием именуется: «ГГГГММЧЧ_ОТ КОГО_КОМУ_Краткое наименование».
Содержит файлы с комментариями по проекту на этапе разработки и согласования Концептуальной, Проектной и Рабочей документации (ПД, РД) нормаконтролера, Заказчика, Подрядчиков, монополистов (ресурсоснабжающих организаций).
Комментарии Заказчика и Подрядчиков сохраняются по необходимости, на усмотрение PM, CPM, DM-AR, DM-ST, DM-GP.
Комментарии нормаконтролера и монополистов (ресурсоснабжающих организаций) сохраняются в обязательном порядке PM, CPM.
Принцип наименования файла с комментариями:
«ГГГГММЧЧ_Проверящий_Описание проверки».
Например, «250502_RBI_ Комментарии службы закупок к ТЗ», «250222_ГУПТЭК_Замечания к ИТП», «250625_NBOL_Проверка финальной версии АР».
Содержит единый файл в формате XLSX со всеми комментариями по проекту на этапе строительства. Ответственный за файл – PM. Вопросы, содержащие вложения, сохраняются в папку по следующему принципу: дата_краткое описание.
А также в папке хранятся письма от Генподрядчика и Заказчика с указанием даты и темы
Содержит материалы, предоставляемые Заказчиком и Генподрядчиком: мониторинг, журналы погружения свай, исполнительную документацию, результаты испытаний свай и пр.
Таблица 3.1.27 — Ответственные и пользователи
Ответственный
PM, CPM, DM-ST
Пользователи
DD-ST, PM, CPM, DM-ST
В корне папки хранится файл с фиксаций трудозатрат по авторскому надзору «XXXX_Авторский надзор».
_АРХИВ. Данная папка предназначена для хранения архивной документации, прошлых итераций и вариантов по разделу ПЗУ;
00_АНАЛИЗ. Содержит аналитическую информацию по проекту, градостроительный анализ, градостроительные нормативы и т.д.:
01_РАБОЧИЕ ФАЙЛЫ. Основная рабочая папка проекта. Предназначена для хранения и работы над внутренними файлами проекта раздела ПЗУ. Запрещается брать, копировать, вырезать, удалять, просматривать и проводить работы над файлами в данной папке! Если нужны данные, необходимо обратиться к проектировщику раздела ПЗУ, чтобы вам направили ссылку на нужные файлы;
02_АКТУАЛЬНАЯ ДОКУМЕНТАЦИЯ. Содержит актуальные файлы для стороннего просмотра и последние версии раздела ПЗУ.
03_ЗАДАНИЯ. На старте проекта вместо папки создается ярлык на общую папку обмена Заданиями.
Состав папки _АРХИВ
В папке расположены все необходимые архивные документы, например предыдущая документация, варианты и т.д.
Названия архивов формируются по следующему принципу: «ГГММДД_Название архива».
Например:
Рисунок 3.1.12.2 — Внутренняя структура папки «_АРХИВ»
Состав папки 01_РАБОЧИЕ ФАЙЛЫ
Структура папки выглядит следующим образом:
Рисунок 3.1.12.3 — Внутренняя структура папки «01_РАБОЧИЕ ФАЙЛЫ»
00_AR_ДАННЫЕ – содержит планировки, адаптированные для работы с генпланом;
00_CIVIL_ДАННЫЕ – содержит файлы рельефа, доступные для редактирования в Autodesk Civil3D;
00_EXCEL_ДАННЫЕ – содержит файлы таблиц с необходимыми расчётами;
00_GP_Данные – содержит основные рабочие файлы по генплану, подгружаемые внешними ссылками для формирования листов графической части раздела ПЗУ;
00_PDF_ДАННЫЕ – содержит файлы формата pdf;
00_PNG_ДАННЫЕ – содержит файлы формата png или картинки других форматов;
00_Revit_ДАННЫЕ – содержит файл рельефа, подгружаемый в Revit;
00_RHINO_ДАННЫЕ – содержит файлы рельефа, передаваемые BPM для формирования файла для Revit; ⠀⠀⠀⠀Внутри папки соблюдается следующая структура:
Рисунок 3.1.12.4 — Внутренняя структура папок
⠀⠀⠀⠀⠀⠀• 00_Архив – выкладываются старые версии поверхностей при каждом обновлении; ⠀⠀⠀⠀⠀⠀• 01_Существующая поверхность – расположены файлы для передачи BPM объёмной поверхности по геодезическим изысканиям;
⠀⠀⠀⠀⠀⠀Исходное задание необходимо размещать в подпапке с датой.
⠀⠀⠀⠀⠀⠀• 02_Проектная поверхность — расположены файлы для передачи BPM объёмной поверхности по вертикальной планировке;
⠀⠀⠀⠀⠀⠀Исходное задание необходимо размещать в подпапке с датой.
⠀⠀⠀⠀⠀⠀• 03_Модель – расположены файлы, подгружаемые в модель Rhinoceros (при наличии).
9. В папке «01_РАБОЧИЕ ФАЙЛЫ» может создавать дополнительные папки для формирования комплекта ПЗУ отдельно по этапам или РНС:
Рисунок 3.1.13.2.1 — Пример папок, созданных отдельно по комплектам ПЗУ
Инструкция содержит описание структуры папок BIM, требования к наименованию внутренних папок и их содержанию. В инструкции указаны ответственные за порядок внутри папок и пользователи папок (Определения «ответственный» и «пользователь» см. раздел Структура папок для проектной документации).
В каждой из папок предусмотрена следующая внутренняя структура, если иного не указано в данном разделе:
<Актуальные файлы>
«Папка WIP»
<Редактируемые файлы в данный момент>
Папка «_архив»
<Архивные файлы>
Для всех папок «_архив» существует правило: перед обновлением файла — актуальная на тот момент версия файла из корня папки копируется в папку «_архив» с указанием даты архивации в названии файла (пример – см. рисунок ниже).
Логика наименования файла для архивации: Дата_<Наименование оригинала>.
Рисунок 3.1.13.1.1 — Пример наименования архивированных файлов
В системе располагаются три родительские папки BIM: «06_BIM_Private», «06_BIM_Public» и «06_BIM_Checkpoints».
Является основной для работы CBM, BPM и BM. Содержит документацию стандарта, шаблон ВЕР, EIR, исходные шаблоны и семейства, файл общих параметров, инструменты автоматизации.
Примечание
Неактуальные данные не удаляются. Они перемещаются в папку «_архив».
Таблица 3.1.30 — Ответственные и пользователи
Ответственный
CBM, BPM, BM
Пользователи
CBM, BPM, BM
Внутренняя структура:
Рисунок 3.1.14.1 — Внутренняя структура папки «06_BIM_Private»
В папке хранятся редактируемые версии BIM-Стандарта (формат docx), вложенные изображения и Telegram-бот BIM-Стандарта:
Рисунок 3.1.16.2.1 — Внутренняя структура папки «00_BIM STANDARD DS»
00_WORD
В папке хранятся актуальные и архивные версии BIM-Стандарта (формат docx), структурированные по годам (2021, 2022, … 2027). Для каждого нового года создаётся отдельная папка с соответствующим наименованием. Внесение изменений необходимо выполнять в папке будущего года:
Рисунок 3.1.16.2.3 — Внутренняя структура одной из папок «2021»…«2027»
01_ВЛОЖЕННЫЕ ИЗОБРАЖЕНИЯ
В папках хранятся изображения и схемы, используемые в BIM-Стандарте, группированные по разделам.
02_ОБУЧАЕМАЯ БАЗА (БОТ)
В папке хранится редактируемая версия Телеграм-бота по BIM-Стандарту. Каждый год создается новая папка:
Рисунок 3.1.16.2.2 — Внутренняя структура папки «02_ОБУЧАЕМАЯ БАЗА (БОТ)»
Место хранения центральной библиотеки всех семейств формата rvt для всех разделов. Все семейства разрабатываются в программе Revit в версии 2021 года.
Внутри структура папки разбита по категориям семейств:
Рисунок 3.1.18.1 — Внутренняя структура папки «02_СЕМЕЙСТВА»
ВАЖНО: Перед редактированием семейство в обязательном порядке копируется в папку «_архив».
Также в папке «02_СЕМЕЙСТВА\00_ЦБ» предусмотрены bat-файлы для сверки и принятия изменений по содержанию данной папки с содержанием папки «02_СЕМЕЙСТВА\00_ЦБ», которая находится в папке «06_BIM_Public», см. раздел ниже.
Данными файлами могут пользоваться исключительно BPM.
Таким образом BPM могут проводить регулярные проверки на соответствие папок семейств и при необходимости проводить синхронизацию данных папок для обеспечения доступа DD и DM к полной базе семейств.
Рисунок 3.1.18.1 — Файлы для сверки и принятия изменений в папке «02_СЕМЕЙСТВА»
Место хранения основного файла общих параметров в формате xlsx, вспомогательного файла общих параметров в формате txt для программы Revit (полностью копирует основной файл) и bat-файла для возможности быстрой архивации ФОПа.
Рисунок 3.1.19.1 — Файлы для сверки и принятия изменений в папке «03_ФОП»
В данной папке хранятся материалы, относящиеся к консалтинговой деятельности, включая рабочие документы, методические материалы, презентации, шаблоны и сопутствующие данные.
Папка «05_РАЗРАБОТКА DS» в основном копирует аналогичную папку «08_Разработка DS» (см. раздел ниже), расположенную в папке «06_BIM_Public», за исключением того, что в папке«06_BIM_Private» помимо опубликованных файлов (разъяснение см. ниже), также хранятся редактируемые форматы данных файлов.
Примечание
Папка со сторонними плагинами в «06_BIM_Private» отсутствует.
В каждой из папок находятся файлы, работа над которыми ведется в данный момент (папка с постфиксом «WIP», редактируемые форматы файлов), и файлы, опубликованные для общего пользования (папка с постфиксом «PUBLISHED», не редактируемые форматы файлов):
Рисунок 3.1.20.1 — Пример внутренней структуры одной из папок в «05_РАЗРАБОТКА DS»
Место хранения вспомогательных документов для работы проектировщиков в BIM-среде.
Внутренняя структура:
Рисунок 3.1.22.1 — Внутренняя структура папки «00_ДОКУМЕНТЫ»
Примечание
По мере получения новых материалов добавляются папки с соответствующими названиями документов или небольшим описанием по чему конкретно данные материалы.
Место хранения семейств формата rvt для всех разделов. В данной папке находятся папка центральной библиотеки семейств «00_ЦБ» и отдельные папки для каждого из проектов.
Внутри структура папки «00_ЦБ» разбита по категориям семейств:
Рисунок 3.1.24.1 — Внутренняя структура папки «00_ЦБ»
Папка «00_ЦБ» из «06_BIM_Private» полностью копирует аналогичную папку «00_ЦБ», расположенную в папке «06_BIM_Public».
В папках с проектами хранятся семейства, индивидуально разработанные под определенный проект, которые не добавляются в центральную библиотеку семейств. Например: логотипы, ситуационные планы, уникальные решения в части дверей, окон и т.д.
Наименование папок с проектами: Шифр проекта_Краткое наименование проекта.
Инструкцию по корректной подгрузке семейств в проекты см. раздел Трансляция данных.
Место хранения библиотеки материалов для программ Revit и AutoCAD, образцов текстур, штриховых линий, изображений и категории, используемых при оформлении чертежей.
Внутренняя структура:
Рисунок 3.1.25.1 — Внутренняя структура папки «03_МАТЕРИАЛЫ»
00_БИБЛИОТЕКА МАТЕРИАЛОВ — содержит файлы с материалами для программы Revit;
01_ОБРАЗЦЫ ТЕКСТУР — содержит фото образцов текстур в формате jpg для использования их в программе Revit;
02_ШТРИХОВКИ — содержит готовые штриховые линии в формате pat, на основе которых в программах Revit и AutoCAD создаются штриховки;
03_ИЗОБРАЖЕНИЯ — содержит изображения в формате png;
04_СATEGORIES — содержит тестовый файл в формате txt.
Место хранения примеров разноплановых работ, в том числе из сторонних организаций. Например: библиотеки семейств, типы линий, штриховок и цветовых областей в Revit, библиотека узлов в Revit, типовые решения в разделе КР и подобное.
Внутри структура папки разбита по форматам программ и категориям работ:
Рисунок 3.1.27.1 — Внутренняя структура папки «04_ПРИМЕРЫ»
Место хранения вспомогательных файлов в видео или текстовом форматах для обучения работы в разнообразных программах.
Примечание
По мере получения новых материалов добавляются папки с соответствующими названиями программ или небольшим описанием по чему конкретно данные материалы.
Место хранения собственных разработок по инструментам автоматизации, методам их применений и инструкций (подробнее см. раздел Автоматизация проектирования):
Рисунок 3.1.30.1 — Внутренняя структура папки «08_РАЗРАБОТКА DS»
00_DYNAMO – содержит готовые скрипты и инструкции по их применению для программного комплекса Dynamo (см. раздел Скрипты Dynamo. Инструкции);
01_REVITHELPER – содержит инструкции и конфигурации для плагина RevitHelper;
02_MODPLUS – содержит инструкции и конфигурации для плагина ModPlus;
03_MODEL CHECKER – содержит инструкции и конфигурации для плагина ModelChecker;
04_POWER BI – содержит инструкции и шаблоны для работы внутри программного комплекса Power BI;
05_GRASSHOPPER – содержит готовые скрипты и инструкции по их применению для программного комплекса Grasshopper (см. раздел Карта автоматизаций DSAMap);
06_TOOLS – содержит часто используемые шаблоны bat-файлов и других сторонних инструментов, которые могут быть полезны при настройке инфраструктуры проекта;
07_DSA – содержит готовые скрипты для плагинов DSA;
99_СТОРОННИЕ ПЛАГИНЫ – содержит установщики сторонних плагинов/инструментов.
Место хранения архивов моделей в форматах rvt и в некоторых случаях nwd на ключевых точках проектов.
Таблица 3.1.32 — Ответственные и пользователи
Ответственный
BPM
Пользователи
ALL
Наименование папок: Шифр проекта_Краткое наименование проекта.
Внутри папок проекта структура на первом уровне разделяется по стадиям.
Пример наименования папок проекта на первом уровне:
Рисунок 3.1.31.1 — Внутренняя структура папок проекта на первом уровне
На втором уровне папки разделяются по датам с краткими комментариями к моделям.
Наименование папок: ГГГГ-ММ-ДД_Шифр проекта_Стадия_Раздел (если выдаются модели не по всем разделам)_Комментарий
Также при необходимости на втором уровне создаются сжатые архивные папки с одноименными названиями для возможности передачи их Заказчику.
Пример структуры папок проекта на втором уровне:
Рисунок 3.1.31.2 — Внутренняя структура папок проекта на втором уровне
На третьем уровне хранятся уже сами модели формата rvt и в некоторых случаях nwd, относящиеся к области общих данных. Правила наименования см. раздел Правила наименования.
3.1. Структура папок
3.1.1. Структура папок для проектной документации
3.1.1.1. Общее описание
Инструкция содержит описание структуры папок по проекту, требования к наименованию папок, документов и чертежей. В инструкции указаны ответственные за порядок внутри папок и пользователи папок.
Ответственный – загружает в папки документы, создаёт новые папки, отвечает за наименование папок и документов.
Пользователи – имеют доступ к папке для просмотра информации. Загрузку и удаление документов, создание новых папок не осуществляют.
Общая структура папок внутри проекта:
Рисунок 3.1.1.1 – Общая структура папок внутри проекта
3.1.2. 01_ИД
Содержит исходные данные для проектирования, согласования с компетентными государственными органами, органами местного самоуправления и монополистами. Также включает исходно-разрешительную документацию, документацию стадии ПП и П, в случае разработки – только этапа РД.
В теле папки также находится справочная информация для PM по общему перечню исходных данных, согласование которых необходимо с госорганами.
В папку сохраняется исходно-разрешительная документация, предоставляемая Заказчиком, а также исходно-разрешительная документация, разработанная DS.
Примечание.
Неактуальные данные не удаляются. Они перемещаются в папку "Архив". В папках ИД должны быть только актуальные версии документов (файлов).
Внутренняя структура:
Рисунок 3.1.2.1 – Внутренняя структура папки "01_ИД"
3.1.2.1. 00_ПОЛОЖИТЕЛЬНОЕ ЗАКЛЮЧЕНИЕ
Место для хранения первичного и повторных положительных заключений экспертизы
(прим.: положительное первичной ПД копируется в папку 01).
Наименование файлов внутри папки:
Дата_Положительное заключение_номер этапа.
Например, "170203_Положительное заключение_первичное"; "180103_ Положительное заключение_повторное_1"; "180103_ Положительное заключение_повторное_2".
Таблица 3.1.1 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.2.2. 01_ПД_ПЕРВИЧНАЯ ЭКСПЕРТИЗА
Место для хранения томов проектной документации К, стадии ПД, положительного заключения первичной экспертизы, в случае получения проектной документации в качестве исходных данных. Логика нумерации папок ПД – в соответствии с постановлением 87.
Таблица 3.1.2 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.2.3. 02_ТУ и УП
Место для хранения технических условий, условий подключения к инженерным сетям, документов для получения / корректировки технических условий.
Внутренняя структура:
Рисунок 3.1.2.2 – Внутренняя структура папки "02_ТУ и УП"
Таблица 3.1.3 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.2.4. 03_ИЗЫСКАНИЯ И ОБСЛЕДОВАНИЯ
Внутренняя структура:
Рисунок 3.1.2.3 – Внутренняя структура папки "03_ИЗЫСКАНИЯ И ОБСЛЕДОВАНИЯ"
Таблица 3.1.4 – Ответственные и пользователи
Ответственный PM, CPM, DM-AR, DM-ST, DM-GP
Пользователи ALL
3.1.2.5. 04_СОГЛАСОВАНИЯ С ГОС.ОРГАНАМИ И МОНОПОЛИСТАМИ
Содержит согласования с компетентными государственными органами и органами местного самоуправления, а также ресурсоснабжающими организациями (монополистами).
Внутренняя структура. Наименование файлов внутри папки: "Согласование МЧС России", "Акт УСПХ".
Таблица 3.1.5 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи PM, DD-MEP
3.1.2.6. 05_ФОТОФИКСАЦИОННЫЕ МАТЕРИАЛЫ
Содержит фото стройплощадки до начала строительства, фото в процессе строительства и т.п.
Внутренняя структура. Наименование файлов внутри папки: "180502_кровля", "170203_участок", "170502_соседние здания".
Таблица 3.1.6 – Ответственные и пользователи
Ответственный ALL
Пользователи ALL
3.1.2.7. 06_ДОКУМЕНТЫ НА ЗЕМЛЮ
Содержит документы на земельный участок (градплан, ЕГРН, информация по сервитутам и т.п.).
Внутренняя структура. Наименование файлов внутри папки: "ЕГРН на землю", "градплан на участок ххххх".
Таблица 3.1.7 – Ответственные и пользователи
Ответственный PM, CPM, DM-GP
Пользователи ALL
3.1.2.8. 07_АЛЬБОМ АГО и КГИОП
Место для хранения альбома АГО и КГИОП в случае разработки сторонней проектной организацией.
Внутренняя структура – нет.
Таблица 3.1.8 – Ответственные и пользователи
Ответственный ALL
Пользователи ALL
3.1.2.9. 08_ВЫНОС СЕТЕЙ
Место для хранения проектов по выносу сетей под пятна застройки и участка.
Внутренняя структура. Наименование файлов внутри папки:
Дата получения_наименование сети.
Например, "180502_вынос кабеля метрополитена".
Таблица 3.1.9 – Ответственные и пользователи
Ответственный PM, CPM, DM-GP
Пользователи ALL
3.1.2.10. 09_РНС
Разрешение на строительство
3.1.3. 02_ТЗ+BEP+СОГЛАСОВАНИЯ+ПРИМЕРЫ
Папка для хранения технических заданий, согласований Заказчика и смежников, примеров аналогичных проектов.
Внутренняя структура:
Рисунок 3.1.3.1 – Внутренняя структура папки "02_ТЗ+BEP+СОГЛАСОВАНИЯ+ПРИМЕРЫ"
3.1.3.1. 00_ПРИМЕРЫ РЕШЕНИЙ
Примеры аналогов по проекту, содержащие требования Заказчика. По примерам можно ориентироваться в объёмах работ и технических решениях, так как они ранее уже были согласованы с Заказчиком.
Сортируются по папкам с названием объекта, откуда взят пример, и в зависимости от тома документации. Например, "УльтраСити_Этап1_Корпус 3_ДП МОП".
3.1.3.2. 00_СОГЛАСОВАНИЯ ЗАКАЗЧИКА
В папку "Согласование с Заказчиком" сохраняются файлы и письма о согласовании принципиальных проектных решений. Принцип наименования файлов с комментариями:
Дата_источник комментариев_Описание.
Например, "190502_RBI_ Согласование планировок Корпус 6".
При необходимости в папку "Согласование с Заказчиком" включается "перечень обязательных согласований с Заказчиком". Комментарии Заказчика, входящие в "перечень обязательных согласований с Заказчиком", сохраняются в обязательном порядке PM, CPM в виде сканированного файла с подписью.
Остальные согласования PM, DM-AR, DM-ST, DM-GP, DD-MEP сохраняют по необходимости.
3.1.3.3. 01_Договор+ТЗ+ЗНП
Внутренняя структура:
Рисунок 3.1.3.2 – Внутренняя структура папки "01_Договор+ТЗ+ЗНП"
В папку "01_Договор с приложениями" выкладываются тело договора, все приложения к договору, а также все ИД, на которые есть ссылка в приложениях.
Примечание.
Из файлов удаляются вся информация по стоимости.
В папке хранятся технические задания по томам.
Таблица 3.1.10 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.3.4. 02_EIR+BEP+КЛАССИФИКАТОР+ШАБЛОНЫ+ФОП
В данной папке размещаются: EIR, BEP, классификатор, шаблоны и ФОП от Заказчика.
Таблица 3.1.11 – Ответственные и пользователи
Ответственный ВPM
Пользователи ALL
Внутренняя структура:
Рисунок 3.1.3.3 – Внутренняя структура папки "02_EIR+BEP+КЛАССИФИКАТОР+ШАБЛОНЫ+ФОП"
00_EIR
В папке хранятся файлы EIR в формате PDF, переданные Заказчиком в качестве исходных данных для моделирования на соответствующей стадии:
Рисунок 3.1.3.4 – Внутренняя структура папки " 00_EIR"
01_BEP
В папке хранится структура папок с кратким наименованием стадий:
Рисунок 3.1.3.5 – Внутренняя структура папки " 01_BEP"
Каждая из папок имеет следующую структуру:
Рисунок 3.1.3.6 – Пример внутренней структуры папки "02_РД"
в корне папки хранятся подписанные версии ВЕР в формате PDF;
папка "_архив", где хранятся предыдущие подписанные версии ВЕР в формате PDF;
папка "WIP", где хранятся файлы со статусом "в работе" (например, редактируемая версия ВЕР).
Папка "WIP" имеет следующую структуру:
Рисунок 3.1.3.7 – Пример внутренней структуры папки "WIP"
в корне папки хранятся актуальные редактируемые версии ВЕР в формате DOCX;
папка "_архив", где хранятся все предыдущие выданные для согласования версии ВЕР в формате DOCX.
Для всех папок "_архив" существует правило: перед обновлением файла актуальная на тот момент версия файла из корня папки копируется в папку "_архив" с указанием даты архивации в названии файла (пример – см. рисунок ниже).
Рисунок 3.1.3.8 – Пример наименования архивированных файлов
Логика наименования файла для папки "_архив": "ГГГГ-ММ-ДД_<Наименование оригинала>".
02_КЛАССИФИКАТОР
В папке хранятся файлы Классификаторов в формате TXT, переданные Заказчиком в качестве исходных данных для соответствующей стадии. В конце каждого файла указана стадия, при разработке которой этот файл используется (пример – см. рисунок ниже).
Рисунок 3.1.3.9 – Пример внутренней структуры папки "02_КЛАССИФИКАТОР"
Расшифровка обозначений:
К – Концепция;
П – Проектная документация;
Р – Рабочая документация.
В папке "_архив" хранятся предыдущие версии файлов с правилом именования: "ГГГГ-ММ-ДД_<Наименование оригинала>".
03_ФОП ЗАКАЗЧИКА
В папке хранятся файлы общих параметров в формате TXT, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.10 – Пример внутренней структуры папки "03_ФОП ЗАКАЗЧИКА"
В папке "_архив" хранятся предыдущие версии файлов с правилом именования: "ГГГГ-ММ-ДД_<Наименование оригинала>".
04_ШАБЛОНЫ ВНМР
В папке хранятся файлы шаблонов ведомости немоделируемых работ (ВНМР) в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.11 – Пример внутренней структуры папки "04_ШАБЛОНЫ ВНМР"
В папке "_архив" хранятся предыдущие версии файлов с правилом именования: "ГГГГ-ММ-ДД_<Наименование оригинала>".
05_ШАБЛОНЫ RVT
В папке хранятся файлы шаблонов Revit–моделей в формате .rvt, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.12 – Пример внутренней структуры папки "05_ШАБЛОНЫ RVT"
06_ШАБЛОНЫ ТЭП
В папке хранятся файлы шаблонов технико-экономических показателей в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.13 – Пример внутренней структуры папки "06_ШАБЛОНЫ ТЭП"
07_ШАБЛОНЫ ВОР
В папке хранятся файлы шаблонов ведомостей объемов работ в формате XLSX, переданные Заказчиком в качестве исходных данных (пример – см. рисунок ниже).
Рисунок 3.1.3.14 – Пример внутренней структуры папки "07_ШАБЛОНЫ ВОР"
3.1.4. 03_КОНТАКТ ЛИСТ
Наименование файлов внутри папки:
Шифр проекта_Контакт лист.
Стандартная форма для всех проектов.
Например, "10041_Контактный лист.XLSX".
Таблица 3.1.12 – Ответственные и пользователи
Ответственный PM, CPM, DM-AR, DM-ST, DM-GP
Пользователи ALL
3.1.5. 04_ГРАФИКИ
Внутренняя структура:
Рисунок 3.1.5.1 – Внутренняя структура папки "04_ГРАФИКИ"
Ответственный за "внешний" график – PM. В остальных папках сохраняются "внутренние" графики по дисциплинам.
Таблица 3.1.13 – Ответственные и пользователи
Ответственный PM, CPM, DM-AR, DM-ST, DM-GP
Пользователи ALL
3.1.6. 05_ПРОТОКОЛЫ+НАКЛАДНЫЕ
Содержит протоколы совещаний и накладные передачи документации.
Внутренняя структура:
Рисунок 3.1.6.1 – Внутренняя структура папок "05_ПРОТОКОЛЫ+НАКЛАДНЫЕ"
Протокол выполняется PM, CPM согласно типовой форме в EXCEL. Ответственный за протокол – PM, CPM. Сканы подписанных протоколов и накладных сохраняются в папку с указанием даты и номера.
Протокол – в PDF с подписями. Рабочий протокол – в EXCEL.
Рисунок 3.1.6.2 – Пример наименование протоколов PDF
Пример наименования:
Рисунок 3.1.6.3 – Пример наименования накладных
3.1.7. 06_ПП
Внутренняя структура:
Рисунок 3.1.7.1 – Внутренняя структура папок "00_КОНЦЕПЦИЯ"
Пример протокола – с
Папка содержит модели, прошедшие финальную проверку BPM и готовые к выдаче Заказчику. Папка является ярлыком папки, расположенной в директории «06_BIM_Checkpoints».
Таблица 3.1.14 – Ответственные и пользователи
Ответственный BPM
Пользователи BM, BPM, CBM, PM, CPM, CEO
00_SHARED
Папка содержит файлы для работы со смежными дисциплинами, копии разрабатываемых моделей с префиксом _shared, ВНМР, а также координационные файлы.
Таблица 3.1.15 – Ответственные и пользователи
Ответственный BPM
Пользователи ALL
Структура внутри папки "00_SHARED" выглядит так:
Рисунок 3.1.7.2 – Внутренняя структура папки "00_SHARED"
в корне папки хранятся копии разрабатываемых моделей с префиксом _shared (подгружаются связями в рабочие модели, обновляются каждый час);
папка "_архив ", где хранятся предыдущие версии копий рабочих моделей;
папка "00_КООРДИНАЦИЯ", где хранятся координационные и базовый файлы;
папка "01_DWG_PDF, где хранятся файлы в форматах DWG, PDF для отслеживания изменений в моделях (отслеживание изменений производится с помощью SIGNAL DOCS). Структура данной папки выглядит следующим образом: папки по разделам ("00_АР", "01_КР", "02_ТХ", "03_ИОС") папки по форматам ("00_DWG", "01_PDF") папки по датам выдачи ("ГГГГ-ММ-ДД_Комментарий");
Рисунок 3.1.7.2 – Внутренняя структура папки "01_DWG_PDF"
папка "02_FBX", где хранятся файлы в формате FBX для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами;
папка "03_ВНМР", где хранятся файлы ВНМР. Структура данной папки выглядит следующим образом: папки по разделам ("00_АР", "01_КР", "02_ТХ", "03_ИОС") папки по датам выдачи ("ГГГГ-ММ-ДД_Комментарий");
папка "04_DWG", где хранятся файлы подложки в формате DWG для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами. Структура данной папки выглядит следующим образом: папки по разделам ("00_АР", "01_КР", "02_ТХ", "03_ИОС") папки по датам выдачи ("ГГГГ-ММ-ДД_Комментарий");
папка "05_RVT", где хранятся файлы в формате RVT для обмена в рабочем порядке с Заказчиком/подрядчиками/смежными дисциплинами. Структура данной папки выглядит следующим образом: папки по разделам ("00_АР", "01_КР", "02_ТХ", "03_ИОС") папки по датам выдачи ("ГГГГ-ММ-ДД_Комментарий").
Рисунок 3.1.7.3 – Внутренняя структура папок "03_ВНМР", "04_DWG", "05_RVT"
00_ПРОВЕРКИ
Папка содержит исходные данные для BIM-проверок, файлы проверок, сборки и документы отчётности.
Таблица 3.1.16 – Ответственные и пользователи
Ответственный BPM
Пользователи ALL
Структура внутри папки "00_ПРОВЕРКИ" выглядит так:
Рисунок 3.1.7.3 – Внутренняя структура папки "00_ПРОВЕРКИ"
в корне папки хранятся сборки в формате NWF: СБР – общая сборка по проекту, КЛЗ – сборка для проверки на коллизии;
папка "00_BIM API ", где хранятся батники для настройки выгрузки и копирования файлов;
папка "00_ОТЧЕТЫ", где хранятся файлы отчетов;
папки "01_МОДЕЛИ", где хранятся файлы в формате NWC (загружаются в сборки СБР и КЛЗ, обновляются ежедневно);
папка "02_РАБОЧИЕ NWF", где хранятся файлы в формате NWF для отработки коллизий со стороны АР, КР, ТХ;
папка "03_СРАВНЕНИЕ МОДЕЛЕЙ", где хранятся файлы для осуществления сравнение моделей (сравнение производится с помощью Navisworks);
папка "04_ПОМЕЩЕНИЯ", где хранятся файлы для проведения проверки высот помещений (пересечение помещений в модели АР с сетями в моделях ИОС);
папка "05_ТЭП", где хранятся файлы для проведения проверки ТЭП.
Рабочие папки
В корне находятся рабочие папки по разделам проектов: 02_ГП, 03_АР, 04_КР,05_ИОС и пр.
Таблица 3.1.17 – Ответственные и пользователи
Ответственный ALL
Пользователи ALL
Внутренняя структура:
Рисунок 3.1.7.4 – Внутренняя структура рабочих папок
01_МОДЕЛИНГ
Папка содержит рабочие RVT модели, а также вспомогательные данные для моделирования и оформления:
Рисунок 3.1.7.5 – Внутренняя структура папки "01_МОДЕЛИНГ"
Таблица 3.1.18 – Ответственные и пользователи
Ответственный BPM, DM
Пользователи ALL
папка "00_ССЫЛКИ ", где хранятся вспомогательные файлы для оформления моделей:
Рисунок 3.1.7.6 – Внутренняя структура папки "00_ССЫЛКИ"
папка "00_DWG ", где хранятся файлы формата DWG;
папка "01_PDF", где хранятся файлы формата PDF;
папки "02_PNG JPG", где хранятся файлы формата PNG, JPG.
папка "01_ВСПОМОГАТЕЛЬНЫЕ ДАННЫЕ", где хранятся вспомогательные BIM данные:
Рисунок 3.1.7.7 – Внутренняя структура папки "01_ВСПОМОГАТЕЛЬНЫЕ ДАННЫЕ"
папка "00_КОНФИГУРАЦИИ", где хранятся конфигурации для плагинов под проект;
папка "01_ТРАНСЛЯТОР ПРИМЕЧАНИЙ", где хранится транслятор примечаний.
Папки для согласования
Концепция содержит папки с вариантами: схемы планировочной организации земельного участка, объёмно-планировочных решений, фасадов для согласования с Заказчиком. Наименование файлов внутри папки: "190502_RBI_ Согласование планировок_Корпус 6"
Ведётся чек-лист с фиксацией даты передачи файла, его ревизией, датой комментария от Заказчика.
00_CHECKPOINTS
Папка содержит модели, прошедшие финальную проверку BPM и готовые к выдаче Заказчику. Папка является ярлыком папки, расположенной в закрытой директории "00_Projects_bim_checkpoints".
Таблица 3.1.19 – Ответственные и пользователи
Ответственный BPM
Пользователи BM, BPM, CBM, PM, CPM, CEO
3.1.7.2. 01_АЛЬБОМ АГО
Альбом градостроительных решений для согласования в КГА. Итоговая согласованная версия сохраняется в "03_АЛЬБОМ АГО".
3.1.7.3. 02_АЛЬБОМ ОПР ДЛЯ КГИОП
Альбом градостроительных решений для согласования в КГИОП. Итоговая согласованная версия сохраняется в "03_АЛЬБОМ АГО".
3.1.7.4. 03_РАСЧЁТ НАГРУЗОК ДЛЯ ИНЖ.СЕТЕЙ
Расчёт нагрузок для получения Технических условий.
3.1.8. 07_ПД
Стадия Проект для прохождения экспертизы. Логика нумерации папок ПД – в соответствии с постановлением 87.
Внутренняя структура:
Рисунок 3.1.8.1 – Внутренняя структура папки "07_ПД"
Рисунок 3.1.8.2 – Пример наименования папки
В корне находится актуальная версия "Состав проекта".
Таблица 3.1.20 – Ответственные и пользователи
Ответственный PM
Пользователи ALL
Структура и состав папок "00_CHECKPOINTS", "00_SHARED", "00_ПРОВЕРКИ" аналогичны стадии ПП (см. п.3.1.7).
3.1.8.1. Рабочие папки
В корне находятся рабочие папки по разделам проектов: 02_ПЗУ, 03_АР, 04_КР,05_ИОС и пр.
Таблица 3.1.21 – Ответственные и пользователи
Ответственный ALL
Пользователи ALL
Структура рабочих папок:
— 01_МОДЕЛИНГ – в данной папке хранится BIM-модель, состав аналогичен стадии ПП (п.3.1.7);
— 02_Библитеки (ссылки) – папка для вспомогательной информации при проектировании раздела;
— 03_В работе USER – папка рабочей группы;
— 04_Выпуск – в данной папке выкладывается документация для выпуска. Из этой папки ГИП формирует выпуски в документации, копируя их в папку "Выпуск ПД".
Рисунок 3.1.8.1 – Внутренняя структура рабочих папки
В "03_В работе USER" участники рабочей группы создают свои папки для внутреннего пользования, называя их своей аббревиатурой в Битриксе. (пример: ANEC)
Правила работы в папке "04_Выпуск":
— при каждом выпуске создается новая папка. Наименование папки: "01_ГГГГММЧЧ_Наименование выпуска";
— файлы распределяются по следующей структуре:
Рисунок 3.1.8.2 – Внутренняя структура папки "04_Выпуск"
Папка "02_ПЗУ" содержит ярлык с рабочими версиями ГП \\SERVERNAME\08_GP hub\0 C3D Project\100хх имя проекта.
3.1.8.2. ЗАДАНИЯ
Обмен заданиями между смежными разделами хранится в папке "Задания".
По умолчанию содержит папки всех базовых разделов для обмена заданиями:
Рисунок 3.1.8.3 – Внутренняя структура папки "ЗАДАНИЯ"
При наличии на объекте нескольких зданий — задания разделяются по отдельным папкам. Данные папки именуются по номеру и наименованию здания согласно ПЗУ:
Например, "01_(1) Спальный корпус".
Папка с заданием именуется: "ГГГГММЧЧ_ОТ КОГО_КОМУ_Краткое наименование".
Примеры наименования папок внутренней структуры: "171018_Корпус 1_Задание АР для ИОС и КР" или "171018_ Корпус1_Задание от АР для КР на ограждения на кровле".
Таблица 3.1.22 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.8.3. ЗАМЕЧАНИЯ И ОТВЕТЫ
Внутренняя структура:
Рисунок 3.1.8.4 – Внутренняя структура папки " ЗАМЕЧАНИЯ И ОТВЕТЫ"
Замечания и комментарии экспертизы хранятся в папке "Замечания". Ответы на замечания экспертизы хранятся в папке "Ответы на замечания". В папке "Ответы на замечания" сохраняются ответы на замечания эксперта согласно форме экспертизы. Замечания и ответы на замечания сохраняются в папки с указанием даты и номера тома. Например, "170410_ Ответы на замечания_АР". В папке "Ответы на замечания" хранятся локальные положительные заключения по разделам и положительное заключение, направленное "на читку".
Таблица 3.1.23 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.8.4. ПД_ВЫПУСК
Данная папка служит для сборки всех выпусков документации согласно календарному плану, зафиксированному в договоре.
Копировать информацию, удалять и проводить любые манипуляции с файлами в "ПД_ВЫПУСК" уполномочен только ГИП.
Для каждого выпуска создается новая папка: "ГГГГММЧЧ_Наименование выпуска".
Сформированная для экспертизы (в документация сохраняется в папке "Экспертиза выпуск" согласно марке и номеру раздела документации. Откорректированная по замечаниям документация обновляется в этих же папках, а предыдущая версия документации переносится в рабочую папку. В папке "Экспертиза выпуск" хранится только актуальная версия документации!
Внутренняя структура выпуска:
Рисунок 3.1.8.5 – Внутренняя структура папки выпуска
Документация раздела делится внутри папки на файлы редактируемого и не редактируемого формата (сборка тома в PDF). Наименование сборки в PDF: согласно шифру документации. Пример:
Рисунок 3.1.8.6 – Внутренняя структура папки выпуска
Таблица 3.1.24 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи PM, CPM
3.1.9. 08_РД
Рабочие чертежи хранятся в папках согласно марке и номеру тома документации ("02_ГП"; "03_АР" и т.д.).
Внутренняя структура:
Рисунок 3.1.9.1 – Внутренняя структура папки " 08_РД"
Структура и состав папок "00_CHECKPOINTS", "00_SHARED" аналогичны стадии ПП (см. п.3.1.7).
3.1.9.1. 00_ПРОВЕРКИ
Папка содержит исходные данные для BIM-проверок, файлы проверок, сборки и документы отчётности.
Таблица 3.1.25 – Ответственные и пользователи
Ответственный BPM
Пользователи ALL
Структура внутри папки "00_ПРОВЕРКИ" выглядит так:
Рисунок 3.1.9.2 – Внутренняя структура папки "00_ПРОВЕРКИ"
в корне папки хранятся сборки в формате NWF: СБР – общая сборка по проекту, КЛЗ – сборка для проверки на коллизии;
папка "00_BIM API ", где хранятся батники для настройки выгрузки и копирования файлов;
папка "00_ОТЧЕТЫ", где хранятся файлы отчетов;
папки "01_МОДЕЛИ", где хранятся файлы в формате NWC (загружаются в сборки СБР и КЛЗ, обновляются ежедневно);
папка "02_РАБОЧИЕ NWF ", где хранятся файлы в формате NWF для отработки коллизий со стороны АР, КР, ТХ;
папка "03_СРАВНЕНИЕ МОДЕЛЕЙ", где хранятся файлы для осуществления сравнение моделей (сравнение производится с помощью Navisworks);
папка "04_ПОМЕЩЕНИЯ", где хранятся файлы для проведения проверки высот помещений (пересечение помещений в модели АР с сетями в моделях ИОС);
папка "05_ОТВЕРСТИЯ", где хранятся файлы для проведения проверки заданий на отверстия;
папка "06_МОДЕЛИ АРМИРОВАНИЯ", где хранятся файлы армирования в формате NWF (обновляются еженедельно);
папка "07_ВЫДАЧА ДОКУМЕНТАЦИИ", где хранятся файлы проверок перед выдачей документации со стороны ВРМ.
3.1.9.2. Рабочие папки
Структура и состав папок "Рабочие папки" аналогичны стадии ПД (см. п.3.1.8).
3.1.9.3. ЗАДАНИЯ
По умолчанию содержит папки всех базовых разделов для обмена заданиями:
Рисунок 3.1.9.3 – Внутренняя структура папки "ЗАДАНИЯ"
При наличии на объекте нескольких зданий — задания разделяются по отдельным папкам. Данные папки именуются по номеру и наименованию здания согласно ПЗУ:
Например, "01_(1) Спальный корпус".
Папка с заданием именуется: "ГГГГММЧЧ_ОТ КОГО_КОМУ_Краткое наименование".
Таблица 3.1.26 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.9.4. РД_ВЫПУСК
В папку "РД_ВЫПУСК" сохраняется итоговая РД, передаваемая Заказчику.
Принцип наименования папки:
Дата_Том согласно составу проекта_Этап_Корпус.
Например, "190512_КР2.2_Этап1_Корпус2".
Примеры наименования файла чертежа: "Шифр проекта_Номер листа_Краткое наименование".
Таблица 3.1.27 – Ответственные и пользователи
Ответственный PM, CPM
Пользователи ALL
3.1.10. 09_ КОНТРОЛЬ КАЧЕСТВА
Содержит файлы с комментариями по проекту на этапе разработки и согласования Концептуальной, Проектной и Рабочей документации (ПД, РД) нормаконтролера, Заказчика, Подрядчиков, монополистов (ресурсоснабжающих организаций).
Комментарии Заказчика и Подрядчиков сохраняются по необходимости, на усмотрение PM, CPM, DM-AR, DM-ST, DM-GP.
Комментарии нормаконтролера и монополистов (ресурсоснабжающих организаций) сохраняются в обязательном порядке PM, CPM.
Принцип наименования файла с комментариями:
"ГГГГММЧЧ_Проверящий_Описание проверки".
Например, "250502_RBI_ Комментарии службы закупок к ТЗ", "250222_ГУПТЭК_Замечания к ИТП", "250625_NBOL_Проверка финальной версии АР".
3.1.11. 10_АН
Сопровождение строительства. Содержит листы авторского надзора и комментарии от строителей, материалы от Заказчика и Генподрядчика.
Внутренняя структура:
Рисунок 3.1.11.1 – Внутренняя структура папки "10_АН"
3.1.11.1. КОММЕНТАРИИ
Содержит единый файл в формате XLSX со всеми комментариями по проекту на этапе строительства. Ответственный за файл – PM. Вопросы, содержащие вложения, сохраняются в папку по следующему принципу: дата_краткое описание.
А также в папке хранятся письма от Генподрядчика и Заказчика с указанием даты и темы
3.1.11.2. ЛАН
Внутренняя структура папок формируется по следующему принципу.
Шифр тома (раздела) или марка основных комплектов чертежей – согласно составу проекта (АР, КР, ГП, ЭО, НВК и т.п.).
Листам АН присваивается сквозная нумерация для каждого тома:
Номер листа_Том_Листы АН_наименование.
Например, 002_АР1_Лист АН_Узел 3.2.
Таблица 3.1.28 – Ответственные и пользователи
Ответственный PM, CPM, DM-AR, DM-ST, DM-GP
Пользователи ALL
3.1.11.3. МАТЕРИАЛЫ СО СТРОЙКИ
Содержит материалы, предоставляемые Заказчиком и Генподрядчиком: мониторинг, журналы погружения свай, исполнительную документацию, результаты испытаний свай и пр.
Таблица 3.1.29 – Ответственные и пользователи
Ответственный PM, CPM, DM-ST
Пользователи DD-ST, PM, CPM, DM-ST
В корне папки хранится файл с фиксаций трудозатрат по авторскому надзору "XXXX_Авторский надзор".
3.1.12. Структура папок для работы отдела ГП
3.1.12.1. Подготовка рабочей папки проекта
1. Перед началом проекта DM(GP) копирует все содержимое папки _ШАБЛОН ПРОЕКТА в рабочую папку;
2. DM(GP) проверяет и до настраивает (по необходимости) содержимое папки и подпапок;
3. DM(GP) формирует ссылками-ярлыками исходно-разрешительную документацию;
4. DM(GP) переименовывает все файлы с кодом-префиксом (100xx) в соответствующий код проекта.
3.1.12.2. Состав папки для работы ПЗУ
1. Ответственность за создание, организации папки по шаблону несет главный специалист генерального плана или руководитель отдела генерального плана;
2. Структура папки выглядит следующим образом:
Рисунок 3.1.12.1 – Внутренняя структура папок
3.1.12.3. Описание стандартных, типовых папок
1. _АРХИВ. Данная папка предназначена для хранения архивной документации, прошлых итераций и вариантов по разделу ПЗУ;
2. 00_АНАЛИЗ. Содержит аналитическую информацию по проекту, градостроительный анализ, градостроительные нормативы и т.д.:
• 01_РАБОЧИЕ ФАЙЛЫ. Основная рабочая папка проекта. Предназначена для хранения и работы над внутренними файлами проекта раздела ПЗУ. Запрещается брать, копировать, вырезать, удалять, просматривать и проводить работы над файлами в данной папке! Если нужны данные, необходимо обратиться к проектировщику раздела ПЗУ, чтобы вам направили ссылку на нужные файлы;
• 02_АКТУАЛЬНАЯ ДОКУМЕНТАЦИЯ. Содержит актуальные файлы для стороннего просмотра и последние версии раздела ПЗУ.
3. 03_ЗАДАНИЯ. На старте проекта вместо папки создается ярлык на общую папку обмена Заданиями.
Состав папки _АРХИВ
В папке расположены все необходимые архивные документы, например предыдущая документация, варианты и т.д.
Названия архивов формируются по следующему принципу: "ГГММДД_Название архива".
Например:
Рисунок 3.1.12.2 — Внутренняя структура папки "_АРХИВ"
Состав папки 01_РАБОЧИЕ ФАЙЛЫ
Структура папки выглядит следующим образом:
Рисунок 3.1.12.3 — Внутренняя структура папки "01_РАБОЧИЕ ФАЙЛЫ"
1. 00_AR_ДАННЫЕ – содержит планировки, адаптированные для работы с генпланом;
2. 00_CIVIL_ДАННЫЕ – содержит файлы рельефа, доступные для редактирования в Autodesk Civil3D;
3. 00_EXCEL_ДАННЫЕ – содержит файлы таблиц с необходимыми расчётами;
4. 00_GP_Данные – содержит основные рабочие файлы по генплану, подгружаемые внешними ссылками для формирования листов графической части раздела ПЗУ;
5. 00_PDF_ДАННЫЕ – содержит файлы формата pdf;
6. 00_PNG_ДАННЫЕ – содержит файлы формата png или картинки других форматов;
7. 00_Revit_ДАННЫЕ – содержит файл рельефа, подгружаемый в Revit;
8. 00_RHINO_ДАННЫЕ – содержит файлы рельефа, передаваемые BPM для формирования файла для Revit;
Внутри папки соблюдается следующая структура:
Рисунок 3.1.12.4 — Внутренняя структура папок
• 00_Архив – выкладываются старые версии поверхностей при каждом обновлении;
• 01_Существующая поверхность – расположены файлы для передачи BPM объёмной поверхности по геодезическим изысканиям;
Исходное задание необходимо размещать в подпапке с датой.
• 02_Проектная поверхность — расположены файлы для передачи BPM объёмной поверхности по вертикальной планировке;
Исходное задание необходимо размещать в подпапке с датой.
• 03_Модель – расположены файлы, подгружаемые в модель Rhinoceros (при наличии).
9. В папке "01_РАБОЧИЕ ФАЙЛЫ" может создавать дополнительные папки для формирования комплекта ПЗУ отдельно по этапам или РНС:
Рисунок 3.1.12.5 — Пример папок, созданных отдельно по комплектам ПЗУ
3.1.13. Структура папок отдела BIM
Общее описание
Инструкция содержит описание структуры папок BIM, требования к наименованию внутренних папок и их содержанию. В инструкции указаны ответственные за порядок внутри папок и пользователи папок (Определения «ответственный» и «пользователь» см. раздел Структура папок для проектной документации).
В каждой из папок предусмотрена следующая внутренняя структура, если иного не указано в данном разделе:
• <Актуальные файлы>
• «Папка WIP»
o <Редактируемые файлы в данный момент>
• Папка «_архив»
<Архивные файлы>
Для всех папок «_архив» существует правило: перед обновлением файла — актуальная на тот момент версия файла из корня папки копируется в папку «_архив» с указанием даты архивации в названии файла (пример – см. рисунок ниже).
Логика наименования файла для архивации: Дата_<Наименование оригинала>.
Рисунок 3.1.13.1 — Пример наименования архивированных файлов
В системе располагаются три родительские папки BIM: «06_BIM_Private», «06_BIM_Public» и «06_BIM_Checkpoints».
3.1.13.1. 06_BIM_Private
Является основной для работы CBM, BPM и BM. Содержит документацию стандарта, шаблон ВЕР, EIR, исходные шаблоны и семейства, файл общих параметров, инструменты автоматизации.
Примечание
Неактуальные данные не удаляются. Они перемещаются в папку «_архив».
Таблица 3.1.30 – Ответственные и пользователи
Ответственный CBM, BPM, BM
Пользователи CBM, BPM, BM
Внутренняя структура:
Рисунок 3.1.13.2 — Внутренняя структура папки «06_BIM_Private»
00_ДОКУМЕНТЫ
Место хранения шаблона BEP, word-версии и бот-версии BIM-STANDARD, word-версии EIR и сторонних примеров документаций.
Внутренняя структура:
Рисунок 3.1.13.3 — Внутренняя структура папки «00_ДОКУМЕНТЫ»
00_BIM STANDARD DS
В папке хранятся редактируемые версии BIM-Стандарта (формат docx), вложенные изображения и бот-версия BIM-Стандарта:
Рисунок 3.1.13.4 — Внутренняя структура папки «00_BIM STANDARD DS»
00_WORD
В папке хранятся актуальные и архивные версии BIM-Стандарта (формат docx) , структурированные по годам (2021, 2022, … 2027). Для каждого нового года создаётся отдельная папка с соответствующим наименованием. Внесение изменений необходимо выполнять в папке будущего года:
Рисунок 3.1.13.6 — Внутренняя структура одной из папок «2021»…«2027»
01_ВЛОЖЕННЫЕ ИЗОБРАЖЕНИЯ
В папках хранятся изображения и схемы, используемые в BIM-Стандарте, группированные по разделам.
02_ОБУЧАЕМАЯ БАЗА (БОТ)
В папке хранится редактируемая версия Телеграм-бота по BIM-Стандарту. Каждый год создается новая папка:
Рисунок 3.1.13.5 — Внутренняя структура папки «02_ОБУЧАЕМАЯ БАЗА (БОТ)»
01_EIR DS
Место хранения редактируемой версии (формат docx) Информационных требований Заказчика (EIR).
02_BEP DS
В папке хранится редактируемая версия (формат docx) шаблона Плана выполнения BIM-проекта (BEP).
99_СТОРОННИЕ ПРИМЕРЫ
Место хранения сторонних примеров BIM-Стандартов, EIR'ов и подобной документации из других компаний. Структура папки разбита по годам:
Рисунок 3.1.13.7 — Внутренняя структура папки «99_СТОРОННИЕ ПРИМЕРЫ»
01_ШАБЛОНЫ
В папке хранятся шаблоны форматов rvt и dwg для разделов АР, КР, ТХ, ГП:
Рисунок 3.1.13.8 — Внутренняя структура папки «01_ШАБЛОНЫ»
Наименование папок с шаблонами: Формат программы_Версия программы.
02_СЕМЕЙСТВА
Место хранения центральной библиотеки всех семейств формата rvt для всех разделов. Все семейства разрабатываются в программе Revit в версии 2021 года.
Внутри структура папки разбита по категориям семейств:
Рисунок 3.1.13.9 — Внутренняя структура папки «02_СЕМЕЙСТВА»
ВАЖНО: перед редактированием семейство в обязательном порядке копируется в папку «_архив».
Также в папке «02_СЕМЕЙСТВА\00_ЦБ» предусмотрены bat-файлы для сверки и принятия изменений по содержанию данной папки с содержанием папки «02_СЕМЕЙСТВА \00_ЦБ», которая находится в папке «06_BIM_Public», см. раздел ниже.
Данными файлами могут пользоваться исключительно BPM.
Таким образом BPM могут проводить регулярные проверки на соответствие папок семейств и при необходимости проводить синхронизацию данных папок для обеспечения доступа DD и DM к полной базе семейств.
Рисунок 3.1.13.10 — Файлы для сверки и принятия изменений в папке «02_СЕМЕЙСТВА»
03_ФОП
Место хранения основного файла общих параметров в формате xlsx, вспомогательного файла общих параметров в формате txt для программы Revit (полностью копирует основной файл) и bat-файла для возможности быстрой архивации ФОПа.
Рисунок 3.1.13.11 — Файлы для сверки и принятия изменений в папке «03_ФОП»
04_КОНСАЛТИНГ
В данной папке хранятся материалы, относящиеся к консалтинговой деятельности, включая рабочие документы, методические материалы, презентации, шаблоны и сопутствующие данные.
05_РАЗРАБОТКА DS
Папка «05_РАЗРАБОТКА DS» в основном копирует аналогичную папку «08_Разработка DS» (см. раздел ниже), расположенную в папке «06_BIM_Public», за исключением того, что в папке «06_BIM_Private» помимо опубликованных файлов (разъяснение см. ниже), также хранятся редактируемые форматы данных файлов.
Примечание
Папка со сторонними плагинами в «06_BIM_Private» отсутствует.
В каждой из папок находятся файлы, работа над которыми ведется в данный момент (папка с постфиксом «WIP», редактируемые форматы файлов), и файлы, опубликованные для общего пользования (папка с постфиксом «PUBLISHED», не редактируемые форматы файлов):
Рисунок 3.1.13.12 — Пример внутренней структуры одной из папок в «05_РАЗРАБОТКА DS»
3.1.13.2. 06_BIM_Public
Является вспомогательной для DD, DM и DC. Содержит документы, шаблоны, семейства, библиотеку материалов, демонстрационные примеры различных форматов, инструкции и файлы для настройки программ, видеофайлы для обучения и инструменты автоматизации.
Таблица 3.1.31 – Ответственные и пользователи
Ответственный CBM, BPM, BM
Пользователи ALL
Внутренняя структура:
Рисунок 3.1.13.13 — Внутренняя структура папки «06_BIM_Public»
00_ДОКУМЕНТЫ
Место хранения вспомогательных документов для работы проектировщиков в BIM-среде.
Внутренняя структура:
Рисунок 3.1.13.14 — Внутренняя структура папки «00_ДОКУМЕНТЫ»
Примечание
По мере получения новых материалов добавляются папки с соответствующими названиями документов или небольшим описанием по чему конкретно данные материалы.
01_ШАБЛОНЫ
Место хранения шаблонов разнообразных форматов для всех разделов.
Внутренняя структура:
Рисунок 3.1.13.15 — Внутренняя структура папки «01_ШАБЛОНЫ»
00_РАЗНОЕ
В папке хранятся шаблоны и вспомогательные файлы для работы в софте, отличном от Revit.
0X_ШАБЛОНЫ АР/КР/ТХ/ГП/ОПР
В папках хранятся шаблоны моделей в программе Revit в версии 2021 для возможности просмотра их DM, DD и DC.
02_СЕМЕЙСТВА
Место хранения семейств формата rvt для всех разделов. В данной папке находятся папка центральной библиотеки семейств «00_ЦБ» и отдельные папки для каждого из проектов.
Внутри структура папки «00_ЦБ» разбита по категориям семейств:
Рисунок 3.1.13.16 — Внутренняя структура папки «00_ЦБ»
Папка «00_ЦБ» из «06_BIM_Private» полностью копирует аналогичную папку «00_ЦБ», расположенную в папке «06_BIM_Public».
В папках с проектами хранятся семейства, индивидуально разработанные под определенный проект, которые не добавляются в центральную библиотеку семейств. Например: логотипы, ситуационные планы, уникальные решения в части дверей, окон и т.д.
Наименование папок с проектами: Шифр проекта_Краткое наименование проекта.
Инструкцию по корректной подгрузке семейств в проекты см. раздел Трансляция данных.
03_МАТЕРИАЛЫ
Место хранения библиотеки материалов для программ Revit и AutoCAD, образцов текстур, штриховых линий и изображений, используемых при оформлении чертежей.
Внутренняя структура:
Рисунок 3.1.13.17 — Внутренняя структура папки «03_МАТЕРИАЛЫ»
1. 00_БИБЛИОТЕКА МАТЕРИАЛОВ — содержит файлы с материалами для программы Revit;
2. 01_ОБРАЗЦЫ ТЕКСТУР — содержит фото образцов текстур в формате jpg для использования их в программе Revit;
3. 02_ШТРИХОВКИ — содержит готовые штриховые линии в формате pat, на основе которых в программах Revit и AutoCAD создаются штриховки;
4. 03_ИЗОБРАЖЕНИЯ — содержит изображения в формате png;
5. 04_СATEGORIES — содержит тестовый файл в формате txt.
04_ПРИМЕРЫ
Место хранения примеров разноплановых работ, в том числе из сторонних организаций. Например: библиотеки семейств, типы линий, штриховок и цветовых областей в Revit, библиотека узлов в Revit, типовые решения в разделе КР и подобное.
Внутри структура папки разбита по форматам программ и категориям работ:
Рисунок 3.1.13.18 — Внутренняя структура папки «04_ПРИМЕРЫ»
05_НАСТРОЙКИ
Место хранения файлов настроек для программ, список которых отображен по внутренней структуре папки:
Рисунок 3.1.13.19 — Внутренняя структура папки «05_НАСТРОЙКИ»
В папке хранятся шрифты, подгружаемые в Revit и AutoCAD, файлы настроек, подгружаемые в программу Revit и файлы преднастроек для программы Navisworks.
06_ВЗАИМОДЕЙСТВИЕ
Место хранения материалов, которыми обмениваются между собой специалисты BIM-отдела и разделов АР, КР, ТХ и ГП.
Внутри структура разделена на папки:
Рисунок 3.1.13.20 — Внутренняя структура папки «06_ВЗАИМОДЕЙСТВИЕ»
Структура в папках АР, КР, ТХ и ГП не регламентируется.
В папке «00_РАЗНОЕ» хранятся прочие файлы.
07_ОБУЧЕНИЕ
Место хранения вспомогательных файлов в видео или текстовом форматах для обучения работы в разнообразных программах.
Примечание
По мере получения новых материалов добавляются папки с соответствующими названиями программ или небольшим описанием по чему конкретно данные материалы.
08_РАЗРАБОТКА DS
Место хранения собственных разработок по инструментам автоматизации, методам их применений и инструкций (подробнее см. раздел Автоматизация проектирования):
Рисунок 3.1.13.21 — Внутренняя структура папки «08_РАЗРАБОТКА DS»
1. 00_DYNAMO – содержит готовые скрипты и инструкции по их применению для программного комплекса Dynamo (см. раздел Скрипты Dynamo. Инструкции);
2. 01_REVITHELPER – содержит инструкции и конфигурации для плагина RevitHelper;
3. 02_MODPLUS – содержит инструкции и конфигурации для плагина ModPlus;
4. 03_MODEL CHECKER – содержит инструкции и конфигурации для плагина ModelChecker;
5. 04_POWER BI – содержит инструкции и шаблоны для работы внутри программного комплекса Power BI;
6. 05_GRASSHOPPER – содержит готовые скрипты и инструкции по их применению для программного комплекса Grasshopper (см. раздел Карта автоматизаций DSAMap);
7. 06_TOOLS – содержит часто используемые шаблоны bat-файлов и других сторонних инструментов, которые могут быть полезны при настройке инфраструктуры проекта;
8. 07_DSA – содержит готовые скрипты для плагинов DSA;
9. 99_СТОРОННИЕ ПЛАГИНЫ – содержит установщики сторонних плагинов/инструментов.
3.1.14. 06_BIM_Checkpoints
Место хранения архивов моделей в форматах rvt и в некоторых случаях nwd на ключевых точках проектов.
Таблица 3.1.32 – Ответственные и пользователи
Ответственный BPM
Пользователи ALL
Наименование папок: Шифр проекта_Краткое наименование проекта.
Внутри папок проекта структура на первом уровне разделяется по стадиям.
Пример наименования папок проекта на первом уровне:
Рисунок 3.1.14.1 — Внутренняя структура папок проекта на первом уровне
На втором уровне папки разделяются по датам с краткими комментариями к моделям.
Наименование папок: ГГГГ-ММ-ДД_Шифр проекта_Стадия_Раздел (если выдаются модели не по всем разделам)_Комментарий
Также при необходимости на втором уровне создаются сжатные архивные папки с одноименными названиями для возможности передачи их Заказчику.
Пример структуры папок проекта на втором уровне:
Рисунок 3.1.14.2 — Внутренняя структура папок проекта на втором уровне
На третьем уровне хранятся уже сами модели формата rvt и в некоторых случаях nwd, относящиеся к области общих данных. Правила наименования см. раздел Правила наименования.
