Общие положения
- Все конструкции в проекте разбиваются на группы элементов (марки конструкции) и идентифицируются соответствующим параметром «Марка конструкции».
- Основные примечания и типовые схемы (легенды) к марке конструкции размещены на листе со спецификацией к марке. На остальных листах примечания существенно урезаны в целях исключения дублирования и ошибок.
- Для экономии места на листе легенда со схемой расположения корпусов располагается только на листе общих данных и на опалубочных чертежах.
- Маркировка марок часто содержит индекс принадлежности к корпусу, секции, к уровню расположения марки.
- Маркировка арматурных позиций, как правило, содержит индекс диаметра и длину стержня в cантиметрах. Для гнутых деталей – индекс типа детали, диаметр и порядковый номер детали данного типа. Такой подход позволяет практически без спецификации читать арматурные чертежи:

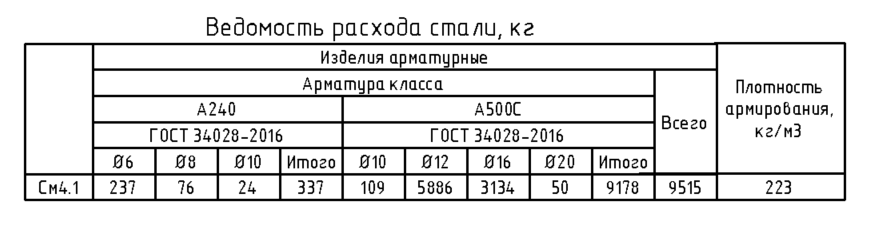

- Ведомость расхода стали приводится на одну конструкцию (марку) или изделие. Также она дополнена вычисленным значением плотности армирования. Данная информация служит для дополнительного контроля качества марки и является относительным показателем сложности конструкции (см. Рисунок – Ведомость расхода стали). В общем случае изделия разрабатываются как отдельные марки конструкции, для которых даются отдельные ведомости и спецификации, значения плотностей армирования. Однако, допустимо по согласованию с DM разрабатывать изделия в составе основной марки конструкции (плиты, стены), в таком случае ведомости и спецификации для изделий отдельно не выносятся, плотность армирования считается только на основную марку конструкции. Например: при разработке колонны, как отдельной марки конструкции, будет даваться спецификация сборочных единиц, ведомость материалов и ведомость расхода стали на одну колонну. Также значение плотности армирования вычисляется отдельно на одну колонну.
При разработке колонны, как изделия в составе марке конструкции стен, даются единые спецификации и ведомости на всю марку конструкции. Также значение плотности армирования вычисляется на всю марку конструкции целиком.
- Точность моделирования армирования должна соответствовать максимальной скорости армирования марки и возможности получения корректных позиций и количества требуемых деталей.
- По окончании разработки марки конструкции необходимо выполнить ряд проверок модели армирования, которые обеспечивают качество выполненной работы. В том числе: наличие корректной марки конструкции/Изделия у всех элементов армирования, взаимное соответствие спецификации элементов армирования и ведомости расхода стали; корректность значения плотности армирования.
- Для наибольшей наглядности на схемах необходимо использовать отображение арматуры в цвете в соответствии с Таблицей – Цветовое обозначение арматурных стержней.
Цветовое обозначение арматурных стержней
Диаметр арматуры | Цветовое обозначение | |
---|---|---|
6 | 90-90-255 | |
8 | 90-35-0 | |
10 | 40-80-105 | |
12 | 35-155-35 | |
16 | 225-0-0 | |
20 | 200-20-190 | |
25 | 000-140-190 | |
22 | 255-105-0 | |
28 | 110-50-160 | |
32 | 235-180-0 |
- На листе общих данных необходимо указывать предел огнестойкости конструкций.
- Для задания отображения той или иной арматуры на видах используется параметр «Видимость элементов», в который записываются значения (Таблицы ниже). Видимость для элементов, отсутствующих в таблице, например, для лестничных маршей и площадок, назначается аналогичным образом. Параметр «Видимость» для плит перекрытий и балок относится не только к арматуре, но и к муфтам (соединения несущих конструкций).
Видимость арматурных слоев для плит перекрытий и балок
Значение параметра «Видимость» | Описание |
---|---|
Пм-1 | Стержни усиления 1-го ряда армирования |
Пм-1-с | Стержни усиления 1-го ряда армирования, которые должны быть скрыты на чертеже |
Пм-1-ф | Стержни фоновой арматуры 1-ряда армирования |
Пм-2 | Стержни усиления 2-го ряда армирования |
Пм-2-с | Стержни усиления 2-го ряда армирования, которые должны быть скрыты на чертеже |
Пм-2-ф | Стержни фоновой арматуры 2-ряда армирования |
Пм-3 | Стержни усиления 3-го ряда армирования |
Пм-3-с | Стержни усиления 3-го ряда армирования, которые должны быть скрыты на чертеже |
Пм-3-ф | Стержни фоновой арматуры 3-ряда армирования |
Пм-4 | Стержни усиления 4-го ряда армирования |
Пм-4-с | Стержни усиления 4-го ряда армирования, которые должны быть скрыты на чертеже |
Пм-4-ф | Стержни фоновой арматуры 4-ряда армирования |
Пм-о | П-образные (конструктивные) и горизонтальные стержни обрамления в обоих направлениях. При необходимости разделения горизонтального обрамления по слоям можно добавить индекс слоя (Например: «Пм-о1»). |
Пм-х | Хомуты в плите перекрытия |
Пм-п | Поперечная арматура |
Пм-в | Выпуски |
Пм-к | Поддерживающие каркасы и другая конструктивная арматура, не являющаяся поперечной |
Пм-ср | Дополнительная сетка армирования посередине плиты |
Пм-б-н | Нижняя продольная арматура балок |
Пм-б-ср | Средняя продольная арматура балок |
Пм-б-в | Верхняя продольная арматура балок |
Пм-б-х | Поперечная арматура балок |
Видимость арматурных слоев для стен
Значение параметра «Видимость» | Описание |
---|---|
См-1 | Вертикальное армирование стен (фоновая арматура + усиление) |
См-2 | Горизонтальное армирование стен (фоновая арматура + усиление) |
См-к | Конструктивная арматура (П, Х, Г-образные стержни и др.) к горизонтальной арматуре |
См-п | Вертикальное армирование в перемычечной зоне над оконным или дверным проемом |
См-п-н | Вертикальное армирование в перемычечной зоне под оконным или дверным проемом (выделяется при необходимости) |
См-ус | Горизонтальные стержни обрамления дверных и оконных проемов |
См-ус-н | Горизонтальные стержни обрамления под дверными и оконными проемами |
См-в | Вертикальные замыкающие П-образные стержни и Г-образные выпуски из стен в плиту перекрытия (выделяется при необходимости) |
См-о | Вся арматура, относящаяся к обрамлению инженерных отверстий (П-образные обрамляющие детали, горизонтальные и вертикальные стержни обрамления) |
См-1-км | Вертикальное армирование колонн |
См-2-км | Поперечная арматура в колоннах |
См-3-км | Выпуски из колонн в балки |
12. Заполнение параметра Марка конструкции является обязательным.
Состав наименования параметра:
Описание блоков:
- Буквенная составляющая – ее заполнение приведено в таблице ниже.
- Числовая составляющая – состоит из номера корпуса, номера секции и этажа. Порядок расположения чисел может варьироваться в зависимости от проекта и назначается единообразно для всего проекта на старте моделирования.
Например:
См2.1.5 – Стена монолитная, 2 корпус, 1 секция, 5 этаж.
13. Помимо параметра Марка конструкции элементы обладают параметром Изделие. В общем случае параметр не является обязательным для заполнения и используется при необходимости составления спецификации на один элемент (примеры: балка, колонна, свая) или по согласованию с DM.
Состав наименования изделия:
Описание блоков:
- Дублирование Марки конструкции с заменой буквенной части на указанную в таблице ниже, в соот-ветствии с маркируемым элементом
- Номер уникального типоразмера в рамках текущей марки
Например:
Км2.5.1.2 – Колонна монолитная в рамках марки См2.5.1, имеющая типоразмер номер 2 по уникальности. К примеру, на одном этаже одного корпуса одной секции есть 2 типа колонн: 400х400 и 500х500. Одна из них будет обладать параметром Изделие — Км2.5.1.1, другая — Км2.5.1.2.
14. Параметр Позиция. В общем случае этим параметром обладают не все элементы, соответственно, он не является обязательным для заполнения. Позицией по умолчанию обладают арматурные стержни и сваи. При необходимости добавления данного параметра другим категориям следует обратиться в BIM отдел.
Элемент | Марка конструкции | Изделие | Позиция | Комментарий |
---|---|---|---|---|
Шпунт | Шп; | см. комментарий | Изделие может соответствовать номенклатуре производителя; | |
Бетонная подготовка, щебеночная, другое | Пдг | |||
Бетонная подготовка по засыпке | Лм; РмпМ; ПмЛШ; | |||
Засыпка под лестницу, рампу, приямок лифта | Лм; РмпМ; ПмЛШ; | |||
Сваи | Св | ЗБСв; БНСв; | 1; 2; 3 | Изделие может соответствовать наименованию в серии; |
Фундаментная плита, ростверк | Фм; Рст; | |||
Плиты приямков лифтовых шахт | ПмЛШ | |||
Рамка стальная приямка | В соответствии с логикой заданного изделия КМ; | |||
Монолитные стены | См; | |||
Монолитные колонны | См; | Км; | ||
Пилоны | См; | П; | ||
Парапеты | См; | |||
Монолитные плиты | Пм; | |||
Ребро плиты перекрытия | Пм; | Ребро плиты; | ||
Рампа, пандус | РмпМ; | |||
Монолитные балки | Пм; | Бм; | ||
Капитель, утолщение перекрытия | Пм; | Кпт; | Изделие - применяется в случае отдельной разработки капители; | |
Сборные конструкции | См. сборные стены лифтовой шахты; Либо в зависимости логики проекта | |||
Лестничные марши сборные | Л1; | ЛМСб; | ||
Лестничные марши монолитные | Л1; | ЛММ; | ||
Промежуточные площадки | Л1; | ПЛМ; | ||
Сборные стены лифтовой шахты | ЛША1с1 | ПП4н, ПП4в | 1) Марка конструкции: ЛШ(лифтовая шахта) № корпуса/секции/порядковый номер уникального изделия 2) Изделие обозначается по параметрам производителя, например: ПП4н, ПП4в (панель плоская низ, панель плоская верх) | |
Арматура стен, плит | См; Пм; | см. BIM Standart; | Соответствует марке армируемого элемента модели | |
Арматурные изделия (каркасы); | См; Пм; | Кр; | Арматурные изделия (каркасы); | |
Арматура балок, колонн, лестничных маршей - изделий | Бм; Км; ЛММ; | см. BIM Standart; | Арматура балок, колонн, лестничных маршей - изделий | |
Закладные детали в сборняке | Марка конструкции: в соответствии с основной конструкцией Изделие: 1. Если деталь по серии - МН, 2. Если деталь разработана в проекте - МНН | |||
Закладные детали в монолитных плитах, стенах | См; Пм; | ЗД; | ||
Закладные детали в балках и колоннах | Бм; Км; | ЗД; | ||
Утеплитель ниже уровня земли | См; | |||
Утеплитель под засыпкой | Лм; РмпМ; ПмЛШ; | |||
Термовкладыши в стенах | См; | |||
Термовкладыши в плиты | Пм; | |||
Заполнение деф. швов | Пм; См; Фм; | |||
Гидроизоляция | ГИ; | см. комментарий | Изделие может соответствовать номенклатуре производителя; | |
Крышки инж. обстроек и лифтовых шахт | ПмК; ПмКЛШ; | |||
Двери, окна | 999; |
Стены монолитные. Опалубочный чертеж
Основные положения:
- Наличие аксонометрической схемы с выделением марки.
- Наличие схемы расположения корпусов.
- Спецификация марок, инженерных проемов.
- Наличие схемы расположения балок и рёбер плиты перекрытия над стенами (М 1:200). Данная схема носит информационный характер для производителя монолитных работ о необходимости создания рабочих швов бетонирования (далее РШБ) в местах примыкания стен к балкам или рёбрам плиты перекрытия. Для каждой балки на схеме ставится выноска с указанием изделия балки и отметки низа, а для каждого ребра – выноска с указанием на то, что это ребро плиты перекрытия (допустимые варианты: “ребро плиты”, “ребро”). Для большей наглядности отображение балок и ребер плиты перекрытия на схеме выполняется в цвете (одинаковые элементы имеют одинаковый цвет).

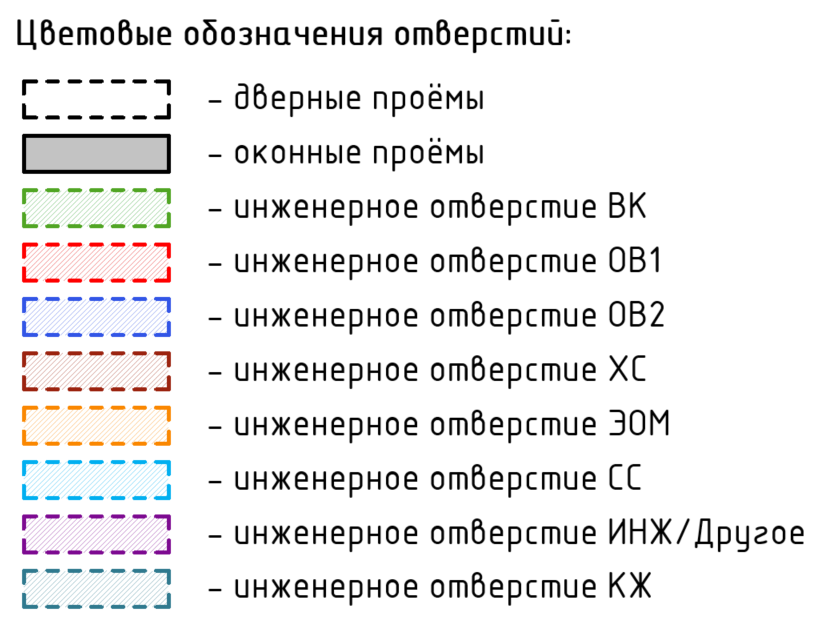

- Наличие условных обозначений инженерных отверстий, дверных и оконных проемов.
- Наличие условного обозначения расшифровки обозначения разрезов и фрагментов
- Наличие примечаний к данному листу.
- Разрезы выполняются только по самым характерным местам. Основная цель – минимизировать количество разрезов.
- Для повышения качества восприятия чертежа на разрезах может быть использовано тонирование объектов, маркировка примыкающих марок конструкций.

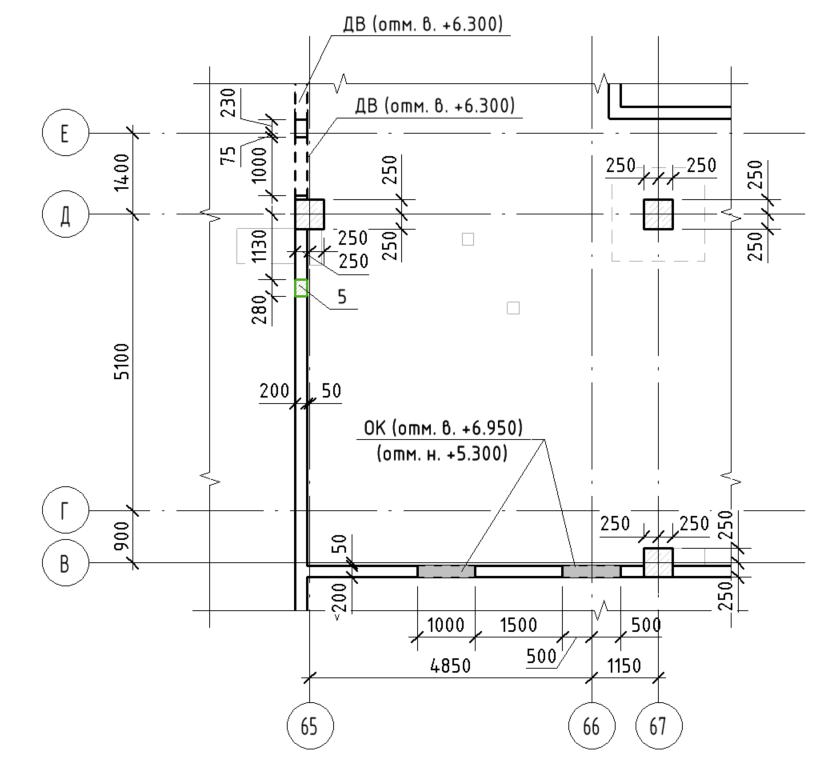

- Обязательные элементы опалубочной схемы монолитных стен:
- Размерные цепочки, показывающие плановую привязку монолитных стен (проемов и отверстий в них) и колонн к осям
- Размерные цепочки, показывающие расстояние между осями. Размер между крайними осями.
- Марки колонн (при их наличии в составе марки конструкции стен)
- Отображение в соответствии с условными обозначениями всех дверных и оконных проемов, а также инженерных отверстий
- Марки отверстий, предоставляющие общую информацию о габаритах отверстий и вертикальных привязках. Таким образом, положение и габариты отверстий можно полностью идентифицировать с помощью опалубочного плана стен. Вертикальные привязки даются в относительных отметках проекта (для типовых этажей прилагается таблица соответствия отметок по отношению к данной схеме). Подача проемов на плане является самодостаточной. Разрезы и развертки выполняются только самым необходимым местах. Основная цель – минимизировать количество разверток.
- Обозначение зон изменения отметок перекрытия над стенами. Данные зоны обозначаются красной толстой пунктирной линией с выноской к каждой зоне, содержащей информацию об отметке верха стен и колонн. Данная информация необходима производителю монолитных работ (отметка РШБ).
Графические требования к элементам листов опалубки стен
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены разрабатываемой марки конструкции | Черная сплошная №2 | Сплошная заливка 192-192-192 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Колонны разрабатываемой марки конструкции | Черная сплошная №2 | Сплошная заливка 132-132-255 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Перекрытие нижележащего этажа | Черная сплошная №2 | Сплошная заливка 255-255-255 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Балки и ребра плиты сверху | Черная сплошная №2 | Сплошная заливка 255-0-0 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Лестницы в уровне этажа марки конструкции стен и колонн | Черная сплошная №2 | Сплошная заливка 255-255-255 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены и колонны разрабатываемой марки конструкции | Черная сплошная №4 | Сплошная заливка 222-222-222 | Черная сплошная №4 | М_Бетон_45 (M200) 192-192-192 |
Термоотсекающие вкладыши в стенах | Черная сплошная №4 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №4 | М_Изоляция 0.75 мм 125-125-125 |
Перекрытие нижележащего этажа и его элементы | Черная сплошная №2 (полутона) | - | Черная сплошная №2 | - |
Окна и оконные проемы | Черная сплошная №2 | Сплошная заливка 192-192-192 | Черная сплошная №2 | Сплошная заливка 192-192-192 |
Двери и дверные проемы | Черная «Штрих 1,5 х 1,5 мм» №4 | - | Черная «Штрих 1,5 х 1,5 мм» №4 | - |
Инженерные отверстия в стенах | «Штрих 1,5 х 1,5 мм» №4 * | О_Диагональ_45 (M200) * | «Штрих 1,5 х 1,5 мм» №4* | О_Диагональ_45 (M200)* |
*Цветовое обозначение принять согласно требованиям к заданию на инженерные отверстия, описанному в BEP |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Балки и ребра плиты перекрытия | Черная сплошная №2 | Сплошная заливка 255-0-0 | Черная сплошная №2 | Сплошная заливка 255-0-0 |
Перекрытие, стены, колонны и их элементы | Черная сплошная №2 (полутона) | - | Черная сплошная №2 (полутона) | - |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены | Черная сплошная №2 | Сплошная заливка 250-250-250 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Колонны | Черная сплошная №2 | Сплошная заливка 235-235-235 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Балки и ребра, фундаменты, перекрытия | Черная сплошная №2 | Сплошная заливка 215-215-215 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №4 | М_Изоляция 0.75 мм 125-125-125 |
Окна и двери | Черная сплошная №2 | - | Черная сплошная №2 | - |
Инженерные отверстия в стенах | «Штрих 1,5 х 1,5 мм» №4 * | О_Диагональ_45 (M200) * | «Штрих 1,5 х 1,5 мм» №4* | О_Диагональ_45 (M200) * |
*Цветовое обозначение принять согласно требованиям к заданию на инженерные отверстия, описанному в BEP |
№п/п | ЭЛЕМЕНТ | ОБОЗНАЧЕНИЕ |
---|---|---|
1 | Балки | Толстый пунктир: Штрих 1,5х1,5 – №4 |
2 | Плита | Сплошная №4 |
3 | Стены нижележащие | Тонкий пунктир: Штрих 1,5х1,5 – №2 |
4 | Стены вышележащие | Сплошная №2 + штриховка |
№п/п | ЭЛЕМЕНТ | ОБОЗНАЧЕНИЕ |
---|---|---|
1 | Стены нижележащие | Толстый пунктир: Штрих 1,5х1,5 – №4 |
2 | Стены вышележащие | Сплошная №4 + Штриховка на стадии П ; Без штриховки на РД |
Стены монолитные. Схема вертикального армирования стен. Спецификация
Основные положения:
- Приведена спецификация на представленную марку. Для удобства пользования спецификация отсортирована по различным критериям (тип, диаметр, длина, класс арматуры), допускается выделение спецификации в отдельный лист.
- Все показанные арматурные стержни данной марки конструкции должны иметь маркировку.
- Точками обозначены все стержни вертикального армирования (фактически расставлены в модели, учитываются в спецификациях). Цветовая индикация указывает о диаметре.
- Для повышения качества восприятия чертежа на разрезах может быть использовано тонирование объектов, маркировка примыкающих марок конструкций.
- На плановой схеме представлены только привязки, не очевидные из легенд и необходимые для корректного армирования конструкции на площадке Приведены легенды по защитным слоям вертикального армирования.
- Приведены легенды по расположению арматуры на узлах стыков стен (торец, Г-соединение, Т-соединение, У-соединение).
- Приведены фрагменты по расположению вертикального армирования на особых участках.
- Приведены легенды по схеме расположения выпусков.
- Приведены легенды: расшифровка позиций, цветовое обозначение арматуры, расшифровка разрезов, стыковка арматуры внахлест, схема условного обозначения отверстий и проемов и другие необходимые легенды.
- Вертикальное армирование в модели не вырезается в местах прохода через инженерные проемы. Указанная арматура вырезается по месту. Сделано в целях унификации позиций. Проемы выделены на плановой схеме условным обозначением.
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены и колонны | Черная сплошная №2 | - | Черная сплошная №2 | - |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 |
Окна и оконные проемы | Черная сплошная №2 | Сплошная заливка 140-200-200 | Черная сплошная №2 | Сплошная заливка 140-200-200 |
Двери и дверные проемы | Черная сплошная №2 | Сплошная заливка 158-158-207 | Черная сплошная №2 | Сплошная заливка 158-158-207 |
Инженерные отверстия в стенах | Красная «Штрих 1,5 х 1,5 мм» №4 | - | Красная «Штрих 1,5 х 1,5 мм» №4 | - |
Арматура | Сплошная №3 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней) | - | Сплошная №3 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней) | - |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены, плиты перекрытий, балки и ребра | Черная сплошная №2 | - | Черная сплошная №2 | - |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 |
Арматура | Черная сплошная №1 | Сплошная №1 (произвольный цвет отличный от принятых в цветовом обозначении стержней Таблица – Цветовое обозначение арматурных стержней). На разрезах арматура отображается преимущественно "в теле". | Черная сплошная №1 | Сплошная заливка черная |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены | Черная сплошная №2 | Сплошная заливка 250-250-250 | Черная сплошная №2 | - |
Колонны | Черная сплошная №2 | - | Черная сплошная №2 | - |
Балки и ребра, фундаменты | Черная сплошная №2 | Сплошная заливка 215-215-215 | Черная сплошная №2 | - |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 |
Окна и двери, инженерные отверстия | Черная сплошная №2 | - | Черная сплошная №2 | - |
Арматура | Сплошная №1 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней). На развертках арматура показывается линиями, а не "в теле". | - | Сплошная №1 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней) | - |
Схема горизонтального армирования стен
Основные положения:
- На схеме тонкой линией отображена горизонтальная арматура и обозначена цветом. Марки проставлены к каждой стене. Данная схема позволяет компоновать наиболее эффективное конструктивное решение с учетом результатов расчетов.
- На стыках жирной линией отображены горизонтальные П и Г детали со своей маркировкой.
- В зонах, где требуется усиление армирования предусмотрено условное обозначение для обозначения этого усиления в виде жирной линии с текстовыми комментариями. Засечки с привязками обозначают начало и окончание зоны усиления. В числителе линии задается диаметр и шаг усиления. В знаменателе – вертикальное размещение зоны усиления. Схема усиления, представленная на указанном участке, является не дополнением к основному армированию, а схемой армирования на указанном участке.
- Приведена легенда армирования дверного проема, легенда обрамления проема.
- Приведены фрагменты по расположению горизонтального армирования на особых участках.
Схема армирования перемычек над дверными и оконными проемами
Основные положения:
- На схеме в зоне расположения дверных и оконных проемов изображена горизонтальная и вертикальная арматура усиления проемов. Данная схема позволяет индивидуально подходить к армированию проемов и при этом не требуется создание разверток в подавляющем большинстве случаев.
- Приведена легенда армирования дверного проема, легенда обрамления инженерного отверстия в монолитной стене.
- Приведены фрагменты разверток для наиболее сложных участков армирования стен, требующих индивидуальных позиций и которые не попадают под схему типового узла. На развертках уделено внимание интересующим арматурным позициям и минимизирована (в ряде случаев скрыта) информация о фоновом армировании, о позициях обрамления. Указанное сделано в целях повышения скорости разработки документации, минимизации дублирования информации и уменьшения количества ошибок. Следует стремиться к уменьшению количества разверток. Развертки могут быть размещены на любом из перечисленных листов. Маркировка разверток/разрезов приведена на плановых схемах с адресным указанием их расположения.
Схема расположения выпусков в плиту перекрытия/покрытия из стен
Основные положения:
- Наиболее надежным и удобным, с точки зрения производства, является Г-образный выпуск в плиту перекрытия. Места размещения выпусков и направление загиба являются достаточно большой проблемой для производственной площадки. Поэтому в целях повышения качества, минимизации вероятности пропуска указанных позиций, наглядности подачи информации разработана данная схема. Шаг выпусков соответствует шагу вертикальной арматуры, о чём должно быть сделано примечание, но на чертеже армирования выполняется единым массивом в целях ускорения. Должны быть даны привязки, не очевидные из чертежа.
- Также на схеме приведены места расположения замыкающих П-образных деталей замыкающих вертикальную арматуру стен. Без данной схемы идентифицировать места размещения данных деталей практически невозможно.
- Приведены легенды узлов примыкания монолитных стен и перекрытий.
- На данном листе приведена ведомость деталей арматурных позиций. Для удобства пользования ведомость отсортирована по различным критериям (тип, диаметр, порядковый номер).
- На данном листе приведена ведомость расхода стали с вычисленной плотностью армирования.
- Все спецификации формируются автоматически из модели армирования марки и автоматически пересчитываются при ее изменении (При корректном задании параметров элементам модели и корректной настройке спецификации).
- Рекомендуются спецификацию и основные примечания к марке размещать на первом арматурном документе марки конструкции (т.е. на листе вертикального армирования). В наименовании файла данного листа добавлять слова «Спецификация».
Колонны монолитные. Оформление
Содержание чертежа:
- Опалубочные виды, виды с армированием
- Спецификация арматуры (деталей, закладных, соединительных элементов и т.д.)
- Ведомость деталей
Основные положения:
1.Расположение колонн в плане с привязкой к осям приведены на схеме вертикальных конструкций вместе с опалубкой стен.
2. Разработка опалубки и армирования производится в модели выделенного армирования.
3. План опалубки – создается на основе фрагмента
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Колонны | - | - | Черная сплошная №3 | М_Бетон_45 (M200) 192-192-192 |
Другие несущие конструкции | - | - | Черная сплошная №1 | М_Бетон_45 (M200) 192-192-192 |
4.Опалубочный разрез – содержит «живой» разрез по колонне. Если у колонны есть подобные марки, заармированные аналогично, но отличающиеся опалубкой, то разрез выполняется по этим колоннам, его номер в названии соответствует номеру аналогичного «живого» разреза на плане.
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Колонны | Черная сплошная №2 | - | Черная сплошная №3 | М_Бетон_45 (M200) 192-192-192 |
Другие несущие конструкции | - | - | Черная сплошная №1 | М_Бетон_45 (M200) 192-192-192 |
5. Разрез с армированием – является основополагающим для всех видов с армированием (в т.ч. планов). Остальные виды формируются при помощи сечений на этом виде.
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Колонны | - | - | Черная сплошная №1 | - |
Арматура | Черная сплошная №3 | Сплошная заливка 192-192-192 | Черная сплошная №3 | Сплошная заливка 192-192-192 |
Другие несущие конструкции | Черная сплошная №1 | - | Черная сплошная №1 | - |
6. План армирования
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Колонны | - | - | Черная сплошная №1 | - |
Арматура | - | - | Сплошная №3, цвет по диаметру | - |
Другие несущие конструкции | - | - | Черная сплошная №1 | - |
- Выпуски – приходят из связанного файла, видимость в полутонах
- Для выделения каких-либо стержней использовать цвет
Перекрытия монолитные. Опалубочные чертежи
Основные положения:
- Наличие аксонометрической схемы с выделением марки и зон различных высотных отметок.
- Рекомендуется наличие схемы расположения балок (масштаб 1:200) плиты перекрытия с цветовой заливкой балок. Для целей повышения скорости восприятия информации, снижения рисков недопонимания конструкции.
- Разрезы по характерным местам.
- Спецификации элементов марки конструкции. Спецификация инженерных проемов.
- Легенда расположения корпусов (инженерных отверстий) и легенда цветовых обозначений проемов.
- Поверхность плит перекрытий на аксонометрической схеме выполняется с использованием тонирования, причем плиты перекрытий на разных отметках выделяются разным цветом.
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Перекрытия | Черная сплошная №4 | Сплошная заливка 087-192-242 Прозрачность – 40% | Черная сплошная №4 | Сплошная заливка 255-255-255 |
Балки и ребра | Черная сплошная №4 | Сплошная заливка 255-0-0 | Черная сплошная №4 | Сплошная заливка 255-255-255 |
Колонны, стены, лестницы | Черная сплошная №2 | Сплошная заливка 192-192-192 | Черная сплошная №2 | Сплошная заливка 255-255-255 |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены и колонны | Черная сплошная №2 | - | Черная сплошная №2 | М_Бетон_45 (M200) 192-192-192 |
Термоотсекающие вкладыши в перекрытии | Черная сплошная №4 | М_Изоляция 1 мм 128-128-128 | Черная сплошная №4 | М_Изоляция 1 мм 128-128-128 |
Перекрытие разрабатываемой марки конструкции | Черная сплошная №4 | Сплошная заливка 245-245-245 | Черная сплошная №4 | Сплошная заливка 245-245-245 |
Балки и ребра перекрытия | Черная сплошная №4 | - | Черная сплошная №4 | - |
Инженерные отверстия в плитах | Черная сплошная №4 | Сплошная заливка* | Черная сплошная №4 | Сплошная заливка* |
*Цветовое обозначение принять согласно требованиям к заданию на инженерные отверстия, описанному в BEP |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены | Черная сплошная №2 | Сплошная заливка 250-250-250 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Колонны | Черная сплошная №2 | Сплошная заливка 235-235-235 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Балки и ребра, фундаменты, перекрытия | Черная сплошная №2 | Сплошная заливка 215-215-215 | Черная сплошная №4 | М_Бетон_45 (M200) 128-128-128 |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №4 | М_Изоляция 0.75 мм 125-125-125 |
Окна и двери | Черная сплошная №2 | - | Черная сплошная №2 | - |
Перекрытия монолитные. Схемы армирования
Основные положения:
- На первом арматурном документе марки конструкции приведена спецификация на представленную марку. Для удобства пользования спецификация отсортирована по различным критериям (тип, диаметр, длина, класс арматуры).
- На первом арматурном документе марки конструкции приведены основные примечания к марке.
- На данном листе приведена ведомость деталей арматурных позиций. Для удобства пользования ведомость отсортирована по различным критериям (тип, диаметр, порядковый номер).
- На данном листе приведена ведомость расхода стали с вычисленной плотностью армирования.
- Все спецификации формируются автоматически из модели армирования марки и автоматически пересчитываются при ее изменении.
- Рекомендуется (особенно для сложных плит перекрытий) послойное армирование с выделением 4-х рядов армирования в отдельный лист. Это ведет к некоторому увеличению листажа выпускаемой документации, но и имеет и ряд преимуществ:
- А) Скорость и эффективность восприятия армирования
- Б) Скорость и эффективность разработки/проверки документации. В том числе и возможность прямого наложения результатов расчетов на схему армирования.
- В) Скорость и качество проверки армирования перед бетонированием на площадке в рамках авторского/технического надзора.
- Зоны усиления приведены с отображением всех элементов (не условное, а действительное изображение деталей усиления). Данная схему улучшает восприятие информации, позволяет контролировать фактическое количество установленных деталей на площадке.
- Приведены легенды обрамления проемов, изменения направления раскладки армирования, легенды перепуска арматуры, легенды защитных слоев, легенды условных обозначений, легенды узлов примыкания стен к плитам.
- Допускается для простых плит перекрытий объединять нижние/верхние слои армирования в один лист.
На каждой схеме обязательным является обозначение фоновой арматуры. Арматура на схемах отображается линиями, а не «в теле».
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены и колонны, перекрытия, балки и ребра перекрытия, утеплитель, инженерные отверстия | Черная сплошная №2 | - | Черная сплошная №2 | - |
Арматура | Сплошная №3 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней]) | - | Сплошная №3 (цвет согласно цветовому обозначению арматуры Таблица – Цветовое обозначение арматурных стержней) | - |
Обязательные элементы | Линия поверхности | Штриховка поверхности | Линия сечения | Штриховка сечения |
---|---|---|---|---|
Стены, плиты перекрытий, балки и ребра | Черная сплошная №2 | - | Черная сплошная №2 | - |
Утеплитель | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 | Черная сплошная №2 | М_Изоляция 0.75 мм 125-125-125 |
Арматура фоновая | Черная сплошная №1 | Прозрачность - 100% | Черная сплошная №1 | Сплошная заливка черная |
Остальные стержни | Черная сплошная №1 | Прозрачность - 100% | Черная сплошная №1 | Сплошная заливка черная |
Арматура другой марки конструкции | Черная сплошная №1 (полутона) | Сплошная №1 (245-245-245* или в соответствии с Таблица – Цветовое обозначение арматурных стержней**) | Черная сплошная №1 (полутона) | Сплошная заливка черная |
*При высокой насыщенности чертежа возможно использование иных оттенков серого для более наглядного отображения. ** В случае необходимости акцентирования внимая на определенные арматурные детали необходимо использовать цвета в соответствии с таблицей «Цветовое обозначение арматурных стержней». |
Перекрытия монолитные. Армирование перепадов и обрамление проемов
Основные положения:
- Арматурные детали перепадов плит невозможно отобразить на слоях армирования, что требует выделения их в отдельную схему.
- Отображение мест расположения обрамляющих деталей повышает качество работ на площадке, позволяет выполнить контроль количества позиций.
- На схеме приведены разрезы и легенды мест перепадов и обрамлений.
Перекрытия монолитные. Схемы выпусков и поперечного армирования
Основные положения:
- Арматурные выпуски и элементы поперечного армирования невозможно отобразить на слоях армирования, что требует выделения их в отдельную схему.
- Отображение указанных деталей повышает качество работ на площадке, позволяет выполнить контроль количества позиций.
- На схеме приведены разрезы и легенды выпусков, а также фрагменты поперечного армирования.
Перекрытия монолитные. Фрагменты поперечного армирования
Установку поперечного армирования плит вокруг колонн (а), пилонов (б), торцов стен (в) следует проводить в соответствии с результатами расчёта на продавливание и нормативным требованиям. Приоритетный принцип установки сварных поперечных каркасов представлен на фрагментах ниже.
Основные положения:
- Для колонн и торцов стен следует выбирать равный в двух направлениях шаг установки поперечных каркасов и применять установку каркасов “по кругу” против часовой стрелки (см. а, в).
- Для пилонов, где рационально применение учащённого шага каркасов (по конструктивным соображениям) только вдоль меньшей стороны пилона, следует относить угловые зоны к массиву каркасов с учащённым шагом. Массив с расчётным шагом следует располагать вдоль длинной стороны пилона, не заходя в угловые зоны (см. б).
- Следует придерживаться принятого шага каркасов, регулируя общую длину массива только изменением первого и/или последнего интервалов. При этом не следует указывать отдельно значение этого дополнительного шага.
- Поперечные каркасы должны отображаться не «в теле» (линиями), положение поперечных стержней должно быть хорошо читаемо как на листе в модели, так и после печати в PDF (на это следует обратить внимание). Цвет каркасов должен соответствовать таблице “Цветовое обозначение арматурных стержней”.
- Все привязки должны быть даны к поперечным стержням. Следует осуществлять привязку начала и конца массива, а также привязку первого стержня каркаса к грани стены, колонны или пилона (см. а, б, в). Привязки к осям допустимы в качестве дополнительных и только в случае, если они справедливы для всех участков, на которые распространяется данный фрагмент.
- Марка должна быть вынесена к каждому массиву каркасов и должна содержать информацию о наименовании каркаса, принятом основном шаге, количестве каркасов в массиве.
- Фрагменты дополнить разрезами при необходимости
Перекрытия монолитные. Схемы армирования балок
Основные положения:
- Кроме традиционной схемы подачи армирования балок с отображением развертки и соответствующих разрезов по каждой балке, в стандарте DS предусмотрена схема с армированием балок в плане. Данная схема наиболее целесообразна при большом количестве балок/ребер плиты перекрытия и позволяет в рамках одного листа отобразить конструктивные решения по размещения продольного и поперечного армирования балок. В целях повышения скорости проектирования допустимо спецификацию на балки объединять с общей спецификацией плиты перекрытия (требуется согласование с Заказчиком).
- Представленная подача информации повышает скорость разработки документации, а также повышает качество и эффективность восприятия информации, снижает вероятность ошибок, позволяет выполнить контроль количества позиций.
- На схеме приведены разрезы и легенды армирования балок.
не очень удобные цвета для арматуры в таблице «Цветовое обозначение арматурных стержней», особенно 8 диаметр доставляет неудобства. Когда используются, например, и П-образные стержни и прямые, они сливаются и непонятно, где заканчиваются стержни.
