3.16 Рабочие наборы

Правила именования рабочих наборов

Именование рабочих наборов делится по:

• связанным файлам:
• элементам/категориям дисциплин;
• пользователю.

Подробнее о наименовании рабочих наборов смотри раздел «Правила наименования»

Создание, редактирование и использование рабочих наборов

• Рабочие наборы создаются BPM или DM по согласованию с BPM;
• Каждый элемент в проекте относится к определённому рабочему набору, в соответствии с его функциональным назначением;
• Для внешних файлов-ссылок создаются отдельные рабочие наборы для каждой ссылки;
• Пользовательские рабочие наборы применяются для дополнительного разграничения рабочей среды в модели. Элементы не хранятся в пользовательских рабочих наборах, а распределяются по соответствующим наборам перед синхронизацией проекта.

Процесс создания нового пользовательского рабочего набора рассмотрен далее.

Во вкладке «Совместная работа» – панель «Диспетчер совместной работы» – следует выбрать «Рабочие наборы»:

Для создания нового рабочего набора необходимо выбрать в диалоговом окне «Рабочие наборы» команду «Создать»:

В появившемся окне нужно указать дисциплину и аббревиатуру пользователя (где I – первая буква имени Иван, PET – первые три буквы фамилии Петров):

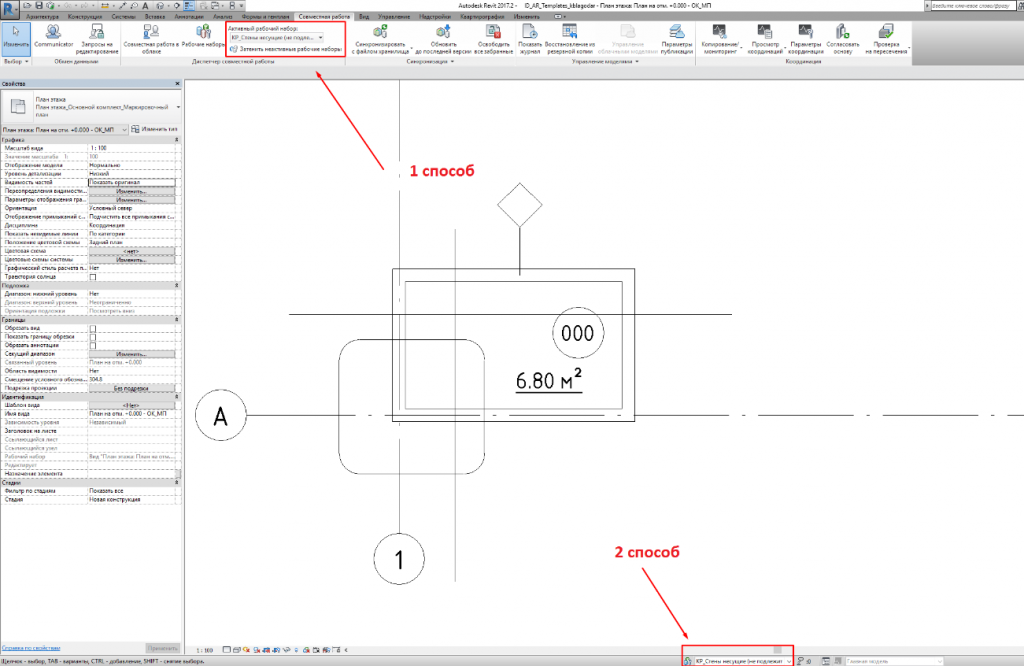

Необходимый рабочий набор можно сделать активным двумя способами (под активным подразумевается «текущий», то есть тот, которому будут присваиваться вновь создаваемые элементы):

• 1 способ:

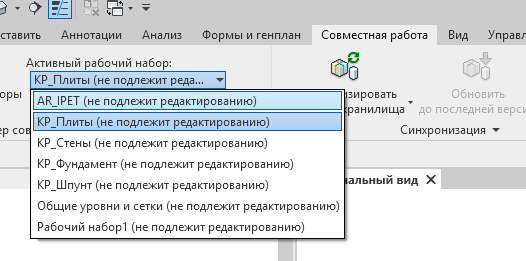

Во вкладке «Совместная работа» в раскрывающемся списке выбрать рабочий набор, который необходимо сделать активным:

• 2 способ:

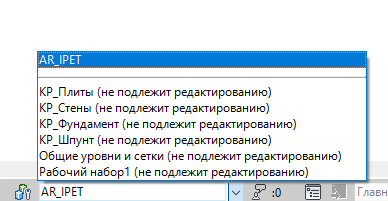

В нижней строке состояния в рабочих наборах из раскрывающегося списка выбрать тот набор, в котором пользователь будет работать на текущий момент.

Все рабочие наборы:

• выше черты – активные наборы пользователя со статусом «Владелец»;
• ниже черты – неактивные наборы.

Одновременно пользователь может назначить статус «Владелец» нескольким рабочим наборам.

При работе над проектом необходимо постоянно вести контроль за принадлежностью элементов к соответствующим рабочим наборам.
Для контроля над принадлежностью элементов своему рабочему набору рекомендуется использовать плагин «Управление видом». Сначала отключив все рабочие наборы, а потом поочередно включая каждый, можно легко найти элементы и группы, которые находятся не в своем рабочем наборе.

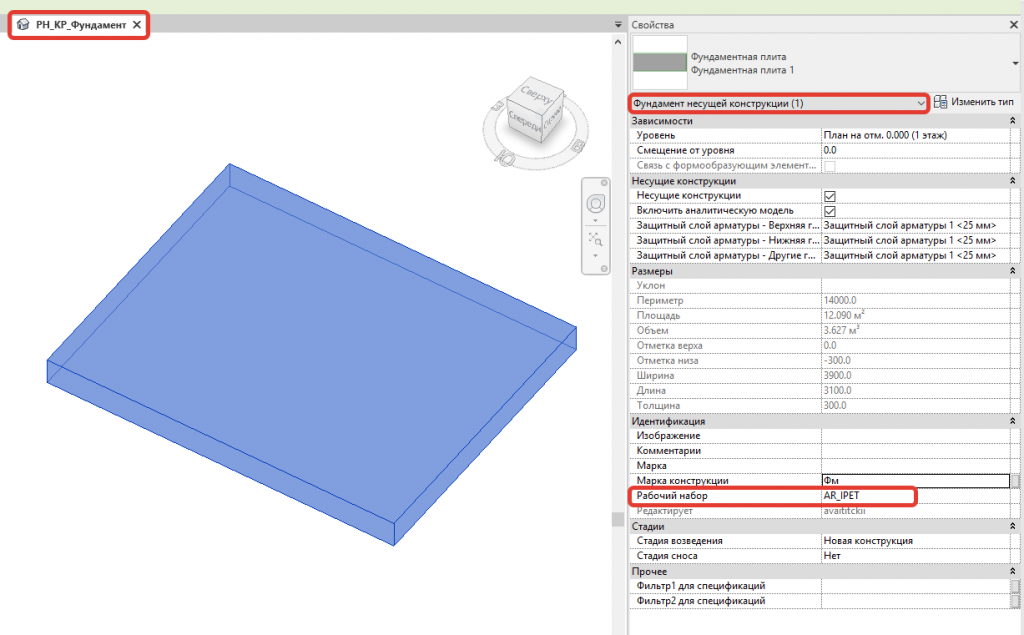

Также для контроля можно использовать проверочные 3D-виды раздела «Контроль Качества». Если элементы находятся не в своем рабочем наборе, то они будут отображены на 3D-виде с именем рабочего набора.

Рабочие наборы – это важный инструмент совместной работы как в рамках одного раздела, так и в междисциплинарном взаимодействии. Кроме того, зачастую рабочий набор несёт в себе функцию фильтра отображения. К примеру, на 3D виде Navisworks рабочий набор «КР_Армирование» выключен. Это гарантирует, что арматура несущих конструкций не будет экспортирована в NavisWorks и не будет учитываться во время проверки на пересечение. Перенести элементы в нужные рабочие наборы можно тремя способами:

• 1 способ:

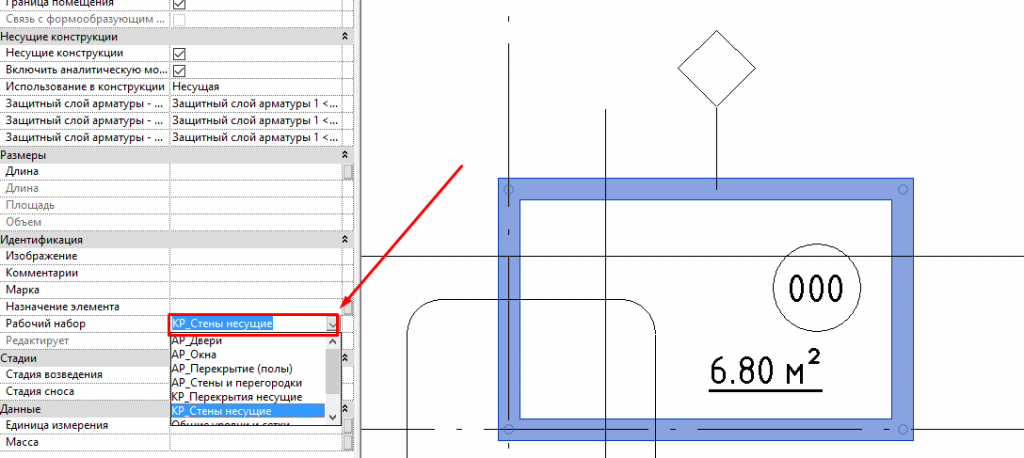

Выделить элементы и в панели свойств перенести их в необходимый рабочий набор:

• 2 способ:

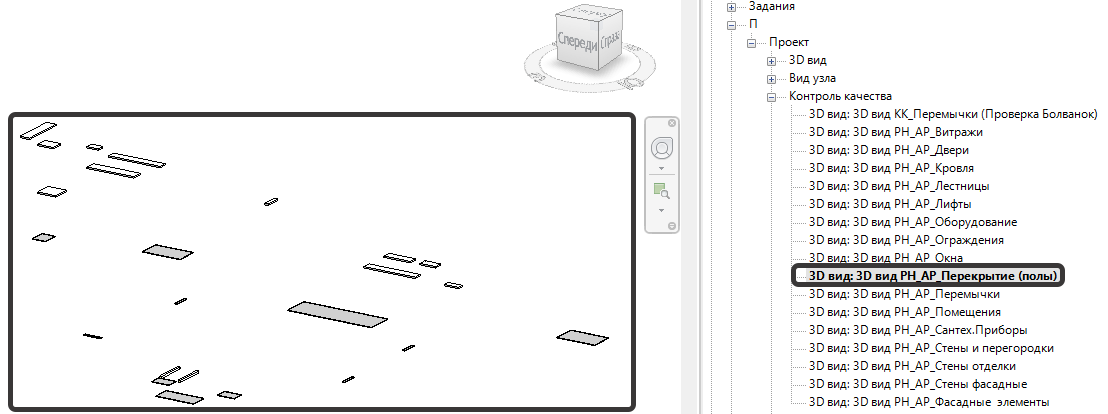

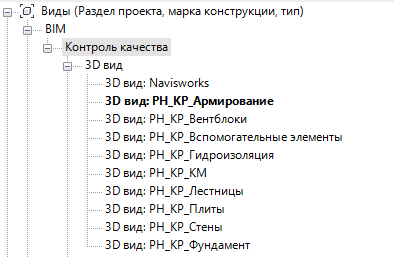

Воспользоваться 3D видами для проверки рабочих наборов:

За настройку проверочных 3D видов в модели отвечает BPM. Так, например, в моделях АР такие виды настраиваются по категориям элементов, а в моделях КР – по параметру «Марка конструкции».

• 3 способ:

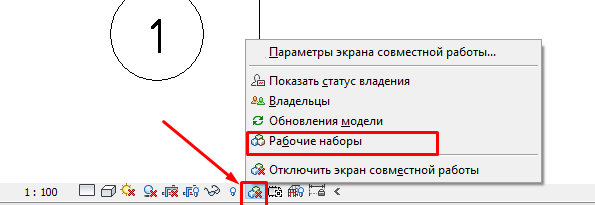

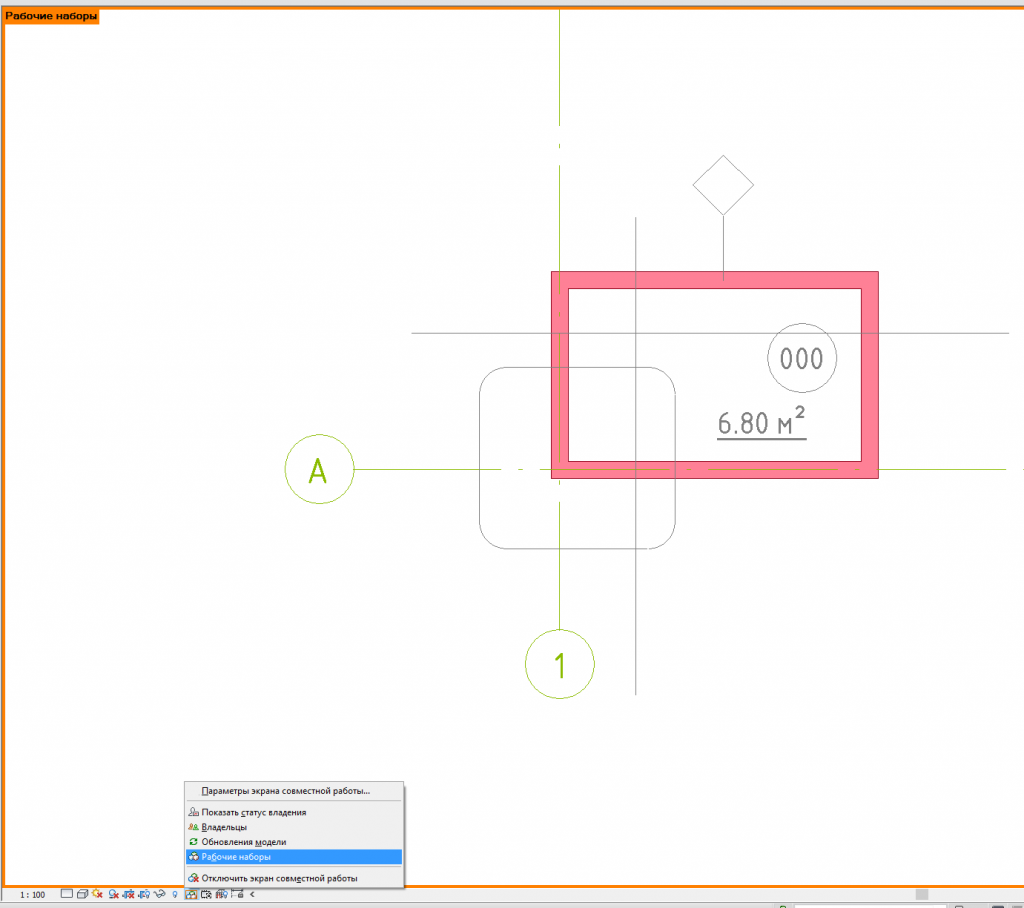

Кроме вышеуказанных основных способов проверки, можно использовать цветовое обозначение различных рабочих наборов:

Цветовую палитру можно изменить по согласованию с BPM.

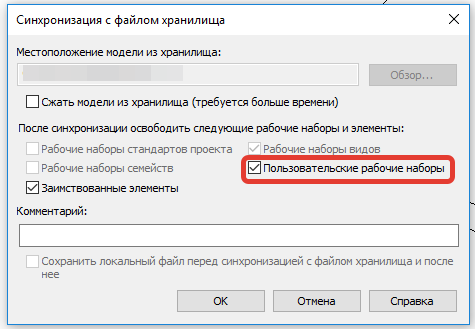

Перед закрытием файла проекта при синхронизации в появившемся окне обязательно нужно поставить галочку в пункте «Пользовательские рабочие наборы»:

Если синхронизация происходит в рабочем процессе, галочку в пункте «Пользовательские рабочие наборы» ставить необязательно. В этом случае владение рабочими наборами останется за Пользователем.

Рабочие наборы по дисциплинам

В таблице Преднастроенные РН в шаблонах АР/ КР / ИОС описаны все Рабочие Наборы, которые заранее преднастроены в шаблонах АР / КР / ИОС.

Отображение рабочих наборов

Параметр «Видимый на всех видах» задаёт значение параметру «Глобальная настройка», и при снятой галочке он будет «невидимым».  Параметр «Глобальная настройка видимости» нельзя менять, этот параметр настраивает в шаблоне BM в зависимости от дисциплины. Отображение РН на видах настраивается через «Переопределение видимости/графики» на вкладке «Рабочие наборы» (смотри рисунок ниже). Если видимость РН нужно настроить временно можно использовать плагин DS «Управление видом».

• Для моделей АР глобальная настройка всех РН – «невидимый»:

• Для моделей КЖ на рисунке ниже представлен пример базовых настроек отображения рабочих наборов в проекте КЖ по умолчанию. В жёлтой рамке – рабочие наборы для ссылок, в зелёной – пользовательские рабочие наборы, в синей – редко используемые:

Свойство «Видимый на всех видах» у рабочих наборов имеет параметр «Нет» по той причине, что их отображение необходимо на конкретных видах, где их можно включить принудительно с помощью настроек «Переопределение видимости / графики». В случае выделения разных секций здания в отдельные модели допускается сохранять взаимную глобальную настройку видимости включенной для связей примыкающих секций по согласованию с BPM.

Значение параметра «Марка конструкции» в зависимости от Рабочего набора

В моделях раздела КЖ марка конструкции элемента имеет определённый индекс, зависящий от рабочего набора, к которому элемент принадлежит. Это значит, что, например, марки конструкций всех плит должны начинаться с символа «П». Остальные символы выбираются на усмотрение проектировщика в связи с принятой логикой. Например, «Пм1» – для монолитных перекрытий первого этажа. Ниже приведена таблица для остальных рабочих наборов.
