Экспорт поверхности из Civil 3D
Ответственный DM_GP.
1.1. Создание 3D-тела поверхности
1. В Civil 3D выделите поверхность, которую нужно экспортировать;

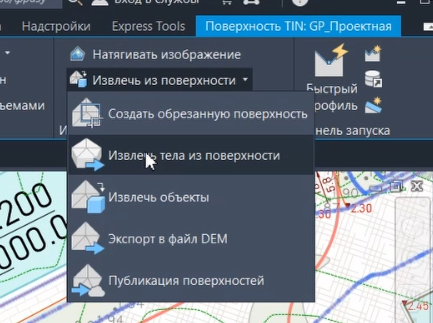

2. На ленте инструментов в группе «Инструменты работы с поверхностями» → «Извлечь из поверхности» → «Извлечь тело из поверхности»;

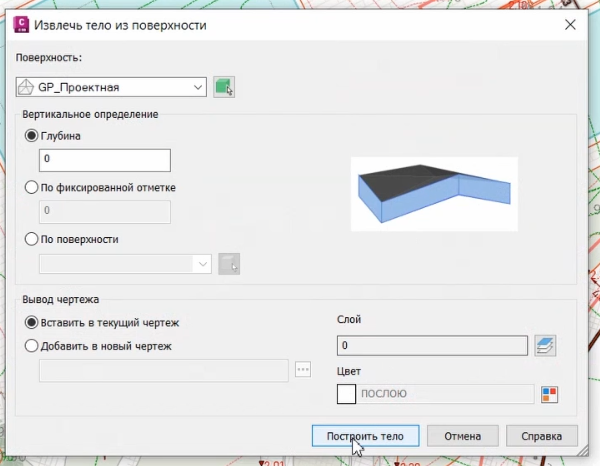

3. Нажмите «Построить тело».
1.2. Копирование тела в чистый DWG
1. Выделите полученное тело → Ctrl+C (копировать);
2. Создайте новый DWG-файл;
3. Вставьте поверхность по исходным координатам (Вставка → «Вставить с исходными координатами»).
1.3. Проверка слоя и целостности поверхности
1. Убедитесь, что поверхность:
- Находится на слое «0» (если нет — измените вручную);
- Является единым объектом (не разбита на части);
- Одна поверхность — один DWG-файл
- Существующая и проектная поверхность должна иметь одинаковые границы (подрезку).
2. Сохраните файл в папку «..\ЗАДАНИЯ\02_ГП\[ГГГГММДД]_[Комментарий]\»;
3. Имя файла задать «[Шифр]_GP_[Имя]»
4. Отписаться в задаче по коммуникации между ГП и BIM «[Шифр]_Актуализация с BIM».
Конвертация в FBX через Navisworks
Ответственный BPM.
2.1. Открытие DWG в Navisworks
1. Запустите Navisworks → «Добавить» → выберите сохраненный DWG по ссылке из соответствующей задачи (см. пункты выше).
2.2. Экспорт в FBX

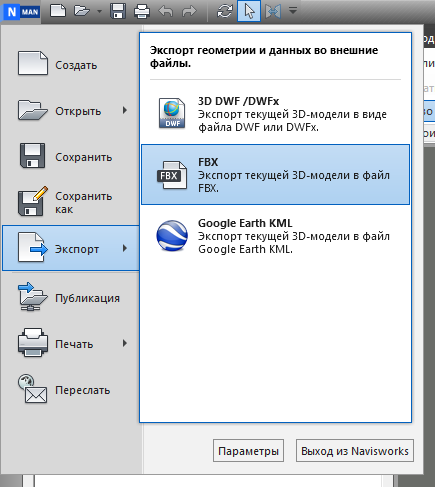

1. Перейдите в «Файл» → «Экспорт» → «FBX»;
2. Укажите папку «..ГП\01_РАБОЧИЕ ФАЙЛЫ\00_RHINO_ДАННЫЕ\» и сохраните.
3. Имя файла задать «[Шифр]_GP_[Имя]» (Имя — существующая или проектная поверхность)
Подготовка модели Revit
Ответственный BPM.
3.1. Создание пустой модели
1. Откройте Revit → создайте новый проект;
2. Сохраните в папку «..ГП\01_РАБОЧИЕ ФАЙЛЫ\00_Revit_ДАННЫЕ\»;
3. Имя модели «[Шифр]_[Стадия]_ГП_R[версия].rvt».
3.2. Определение точки привязки
1. Откройте DWG-подложку генплана по пути «..\00_SHARED\00_Координация»
2. При необходимости обновить/запросить новую поверхность обратиться к отделу ГП через задачу по коммуникации между ГП и BIM «[Шифр]_Актуализация с BIM».;
3. Выберите точку привязки (Выбрать начало участка, если его нет пересечение осей одного из корпусов);

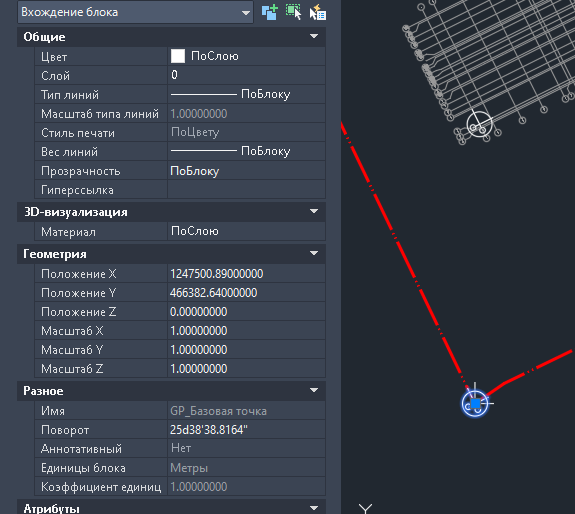

4. Получите её координаты (в свойствах).
Настройка скрипта Grasshopper
Ответственный BPM.

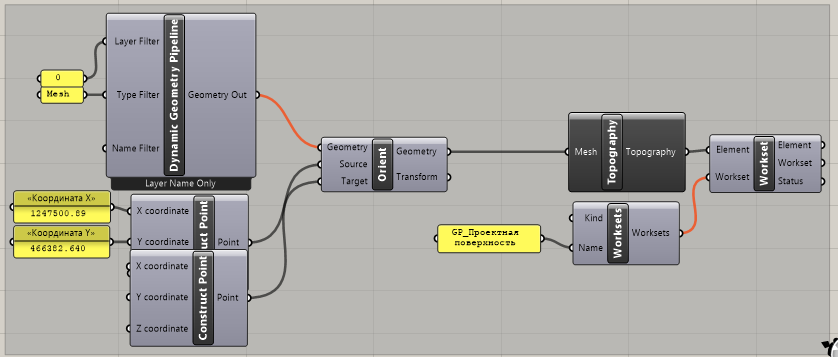

4.1. Ввод координат в скрипт
1. Откройте шаблонный скрипт Grasshopper
«\\DSCLOUD\00_Processes_bim\12_Разработка DS\06_GRASSHOPPER\02_Скрипты_PUBLISHED\ГП_PUBLISHED\ГП_02_Проектная поверхность\ГП_02_Топоповерхность.gh»;
2. Введите координаты точки привязки;
3. Сохраните скрипт в папку «..ГП\01_РАБОЧИЕ ФАЙЛЫ\00_RHINO_ДАННЫЕ\[Шифр]_[Стадия]_GP_Топоповерхность.gh».
Импорт поверхности в Revit через Rhino 7
Ответственный BPM.
5.1. Загрузка FBX в Rhino
1. Откройте Rhino →Создать новый файл→Шаблон «Small Objects – Meters»→ «Импорт» → выберите FBX-файл.
5.2. Запуск скрипта Grasshopper
1. Откройте скрипт импорта поверхности;
2. Дождитесь завершения.
5.3. Проверка топоповерхности в Revit

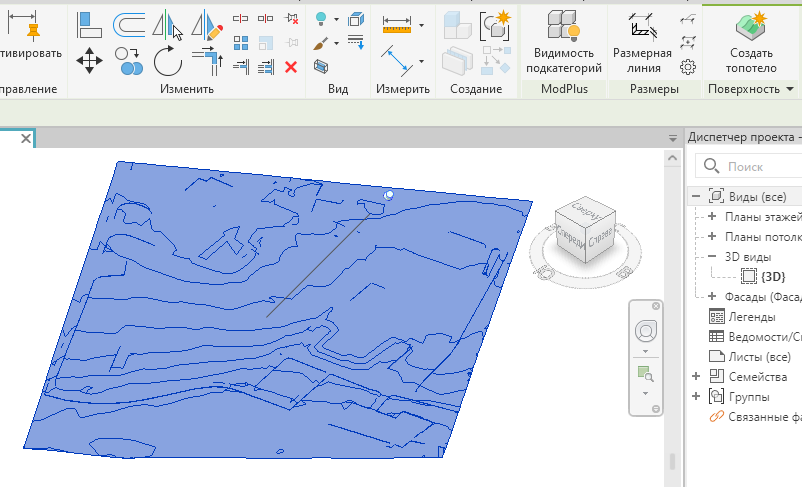

1. В Revit появится топоповерхность;
2. В Revit 2024 и выше необходимо создать топотело по топоповерхности.
3. Рабочий набор задать «GP_Существующая поверхность» для Существующей поверхности
4. Рабочий набор задать «GP_Проектная поверхность» для Проектной поверхности
Передача общих координат
Ответственный BPM.
6.1. Координационный файл
1. Откройте координационный файл Revit.
«..\00_SHARED\00_Координация\[Шифр]_[Стадия]_КФ.rvt»;
2. Подгрузите связь ГП (RVT).
«..\00_SHARED\[Шифр]_[Стадия]_ГП_R[версия].rvt»;

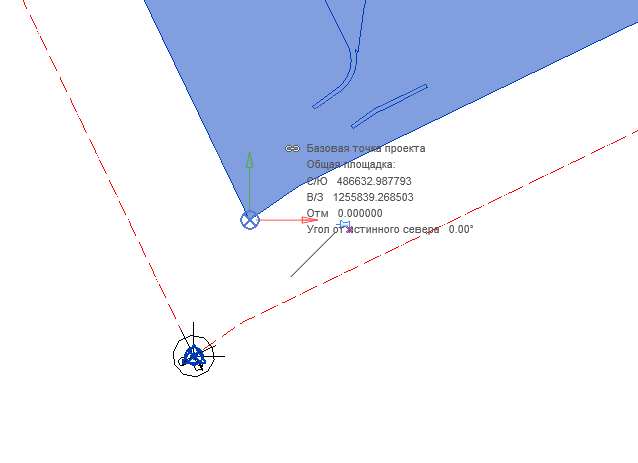

3. Совместите точку модели с точкой генплана (только по XY).
6.2. Передача координат

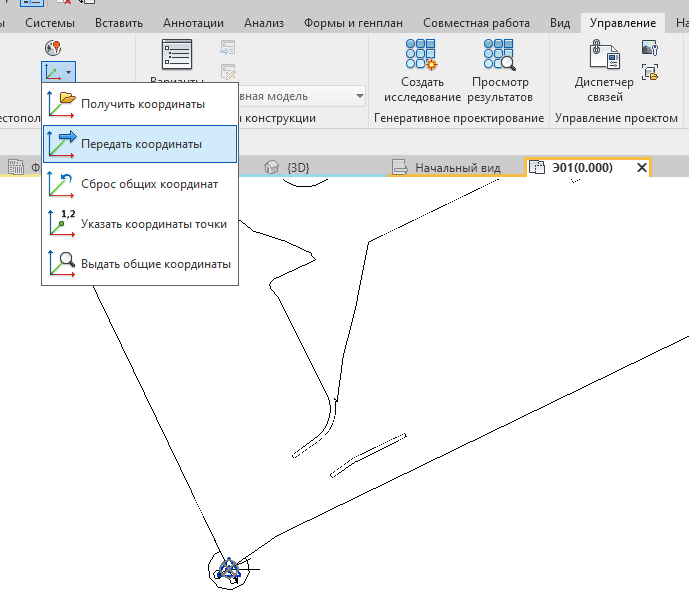

1. Передайте координаты с помощью «Управление» → «Передать координаты»;
2. Синхронизируйте модель, сохраните расположение модели в появившемся окне, закройте Координационный файл.
Выгрузка в NWC
Ответственный BPM.
Откройте модель по пути:
«..ГП\01_РАБОЧИЕ ФАЙЛЫ\00_Revit_ДАННЫЕ\[Шифр]_[Стадия]_ГП_R[версия].rvt» экспортируйте ее в NWC с вида Navisworks или добавьте модель в конфигурацию для автоматической выгрузки в NWC.
Примечание
Экспортировать рекомендуется через Файл→Экспрорт→NWC или через Revit Helper
