3.0 Координаты

Этап 1. Создание файлов БФ, КФ, передача координат

Создание файлов БФ

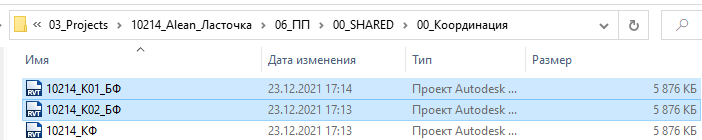

Базовый файл 10ХХХ_КХХ_БФ создается BPM на основе шаблона КФ и размещается в папке \00_SHARED\00_Координация.

Это файл, в котором содержатся следующие элементы:

• Базовая точка объекта с координатами (0;0;0);
• Точка съемки объекта (0;0;0);
• Угол истинного севера (0°);
• Единственный уровень – нулевой уровень;
• Оси А, 1.

Если при работе с корпусом предусмотрено разделение моделей по секциям, но сетка осей и уровни для них одинаковы, то БФ создается один на корпус, содержит общую сетку осей и общие уровни.

Базовая точка, точка съемки и внутреннее начало располагаются в пересечении первых осей буквенного и цифирного ряда, обычно А/1, если в BEP не прописано другого, а также на отметке нулевого уровня.

Совпадение внутреннего начала с базовой точкой критически необходимо для дальнейшей работы с моделью

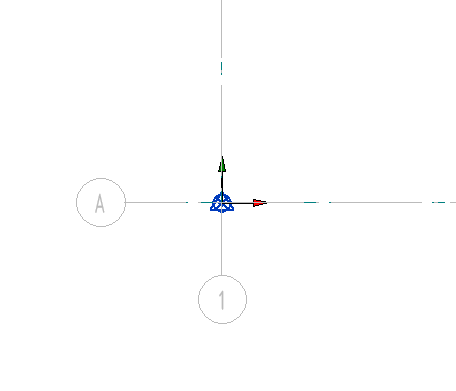

Правильное расположение базовой точки и внутреннего начала в плане

Создание файла КФ

Работа над координационным файлом 10ХХХ_КФ начинается параллельно с работой разбивочного плана. Файл создается BPM на основе шаблона КФ и размещается в папке \00_SHARED\00_Координация.

КФ должен содержать следующую информацию:

• Точку съемки объекта с заданными координатами. Если в BEP не прописаны необходимые координаты, то точка съемки располагает в нуле (0;0;0);
• Базовую точку объекта с координатами точки съемки;
• Угол истинного севера (0°);
• Единственный уровень – нулевой уровень;
• Базовые файлы корпусов;
• Рабочие модели проекта (не shared модели).

Настройка координат КФ

При работе с координатами проекта возможны два случая:

1. В проекте не предусмотрен раздел ГП и посадка здания в географических координатах, либо координаты пока неизвестны;
2. Координаты в проекте известны.

В случае №1 точка съемки и базовая точка КФ размещаются в нуле (0;0;0). Подложка ГП не требуется.

В случае №2 точке съемки задаются координаты нуля участка, полученные от GP в необходимом формате. BPM должен зафиксировать координаты в ВЕР проекта. При необходимости перевести их в миллиметры, если в подложке ГП они даны в метрах.

Далее точке съемки задаются координаты по следующему алгоритму:

1. Необходимо выбрать точку съемки на плане и открепить её, нажав на скрепку;

2. Далее задать координаты начала участка в миллиметрах;

3. Точка съемки переместится согласно заданным координатам. Чтобы найти её, рекомендуется воспользоваться функцией «Вписать»;

4. Затем необходимо закрепить точку съемки, нажав на скрепку;

5. И совместить её с базовой точкой КФ, которая находится в нуле;

6. После этого нужно проверить координаты базовой точки – они должны быть идентичны координатам точки съемки;

7. Далее подгружается подложка согласно инструкции.

Загрузка базовых файлов в файл КФ

В модели КФ создаются рабочие наборы на каждую связь БФ, которые подгружаются из \00_SHARED\00_Координация.

При размещении моделей необходимо выбрать «Авто – Совмещение внутренних начал»

Далее базовые файлы ставятся по конкретным координатам (X,Y,Z), взятым из подложки генерального плана (см. Этап 3).  Если генерального плана нет, то БФ ставятся в примерные места, чтобы они не накладывались друг на друга.

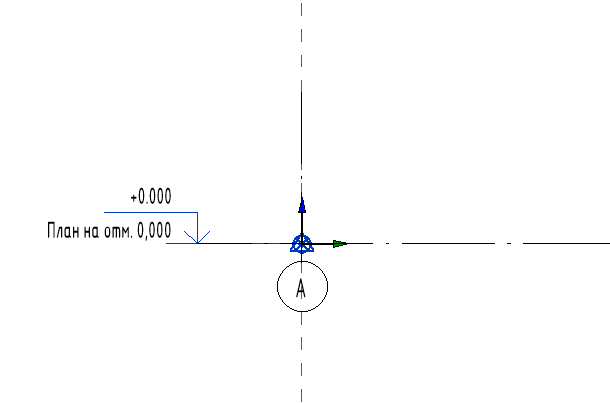

Корректность передачи координат по высоте необходимо проверить на разрезе. Если координата по Z задана «0.00», то нулевой уровень “План на отм. 0.000” должен совпадать с другими нулевыми уровнями. В противном случае он должен находиться на верной высоте от нулевого уровня

Загрузка рабочих моделей в файл КФ

Данный пункт аналогичен предыдущему. В модели КФ создаются рабочие наборы на каждую связь WIP, которые подгружаются из \01_Моделинг.

При размещении моделей необходимо выбрать «Авто – Совмещение внутренних начал»

После чего рабочие модели разносятся в соответствии со своими базовыми файлами.

Передача координат базовым файлам и рабочим моделям

Перед передачей координат рабочим моделям необходимо остановить работу проектировщиков и закрыть все рабочие модели.

Чтобы передать координаты загруженным файлам, необходимо сделать следующие шаги:

1. Выбрать в КФ загруженный файл;

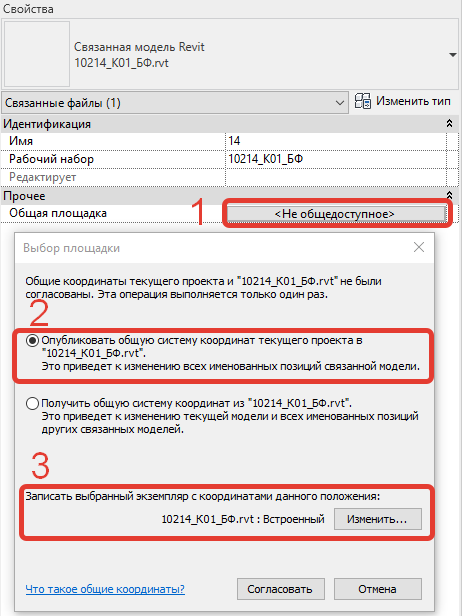

2. В панели свойств в разделе «Прочее» для Общей площадки нажать <Не общедоступное> (1), выбрать «Записать текущую позицию как…» либо «Опубликовать в общую систему координат…» (2), нажать на кнопку «Изменить» (3);

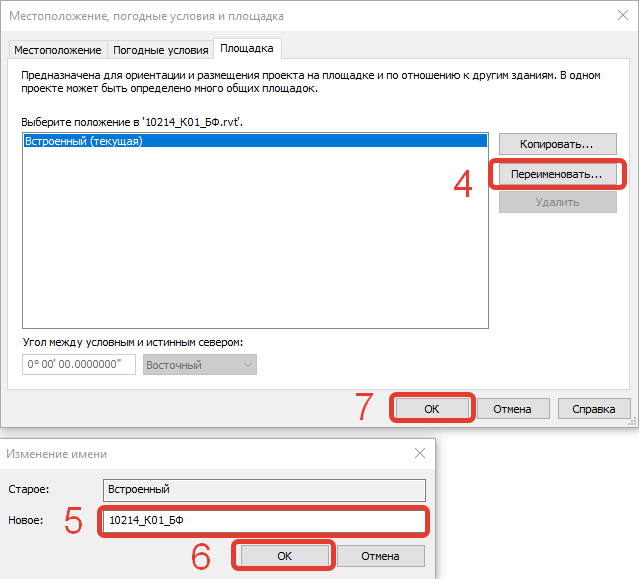

3. Переименовать площадку в соответствии с именем файла (4-7), если в BEP не прописано иначе;

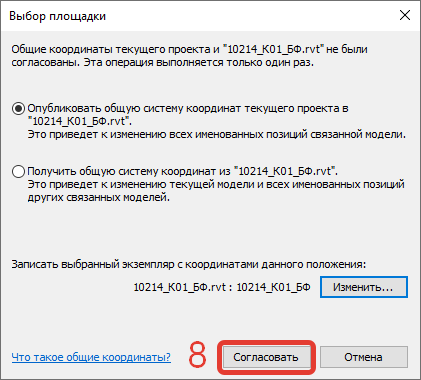

4. Применить изменения, нажав «ОК» либо «Согласовать» (8);

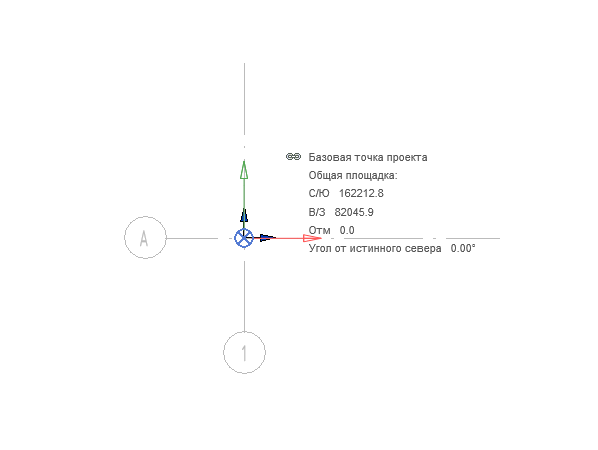

5. Проверить, записались ли координаты в базовую точку базового файла, нажав на него левой кнопкой мыши;
6. Совместить точку съемки точку съемки с началом участка (опорные плоскости КФ), проделав шаги 1-5 предыдущего раздела;

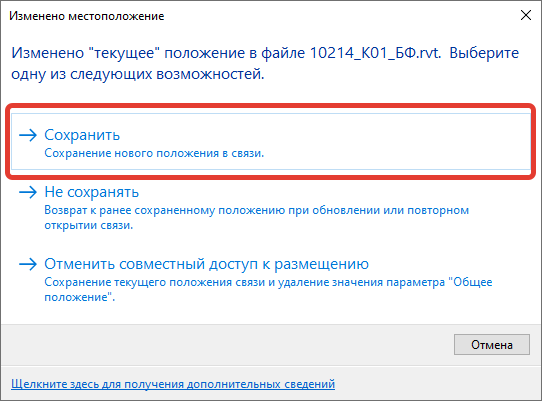

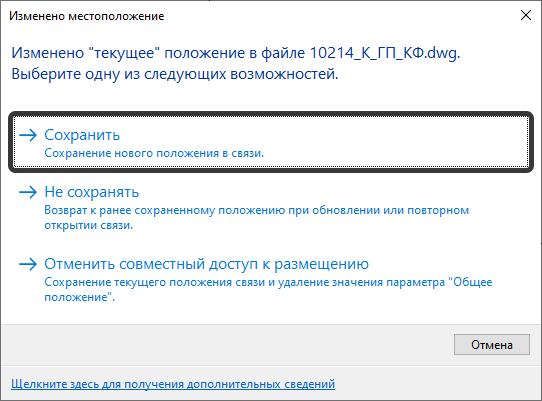

7. Синхронизироваться. При синхронизации выбрать «Сохранить» в появившемся окне.

Этап 2. Мониторинг осей и уровней

Копирование осей и уровней

После того, как проектировщики утвердили сетку осей и уровни в рабочих моделях, необходимо:

Для ПД/РД – Скопировать оси и уровни из базового файла в рабочие модели.

1. Для копирования осей необходимо перейти на план, на котором отображена сетка осей;

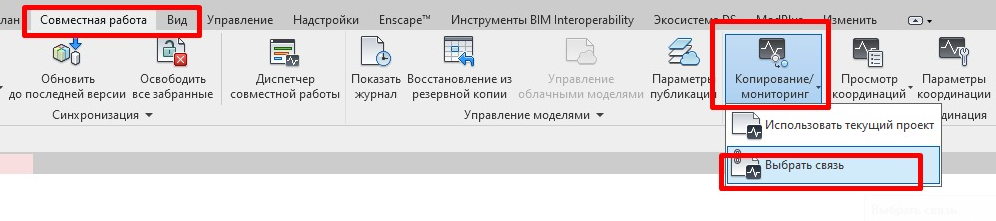

2. Далее перейти во вкладку «Совместная работа» в верхнем меню, на панели «Координация» выбрать «Копирование/мониторинг», далее нажать «Выбрать связь»;
3. Затем выбрать связанный файл на плане. Появится меню копирования/мониторинга в левом верхнем углу;

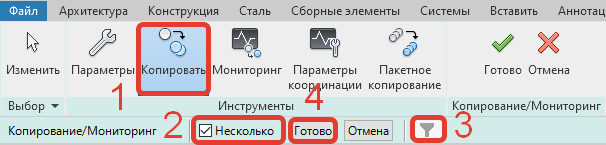

4. Выбрать инструмент «Копировать» (1), нажать кнопку «Несколько» (2), выделить все оси связанного файла, за исключением тех, что уже существуют в модели (как правило, оси 1/А), проверить по фильтру, что выбраны только оси (3). Нажать кнопку «Готово» (4);

Для ОПР – При создании базового файла, необходимо скопировать оси и уровни из рабочих моделей (АР или КР) в файл БФ, выполнив шаги 1-4, предварительно загрузив рабочие модели в соответствующий базовый файл по «Авто – Совмещение внутренних начал». Затем выполнить шаги 5-7.

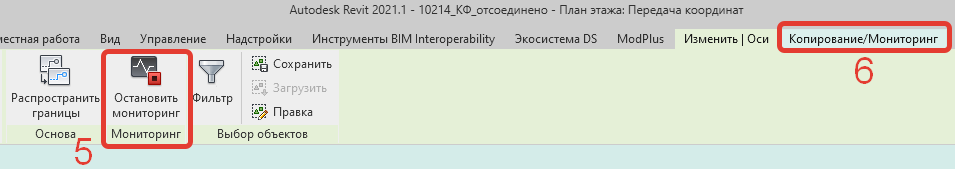

5. Выбрать все оси и в появившейся вкладке «Изменить | Оси» нажать кнопку «Остановить мониторинг» (5). Перейти во вкладку «Копирование/Мониторинг» (6);

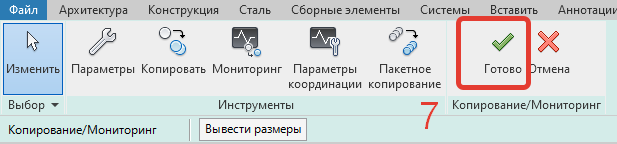

6. Нажать кнопку «Готово» (7);

7.Синхронизировать файл.

Для копирования уровней необходимо проделать шаги 1-4 (1-7 для ОПР), предварительно перейти на разрез, на котором отображены уровни корпуса. Нулевой уровень копировать не нужно.

После копирования необходимо назначить уровням корректное наименование и значение параметра «Этаж» с помощью плагина «Управление уровнями»

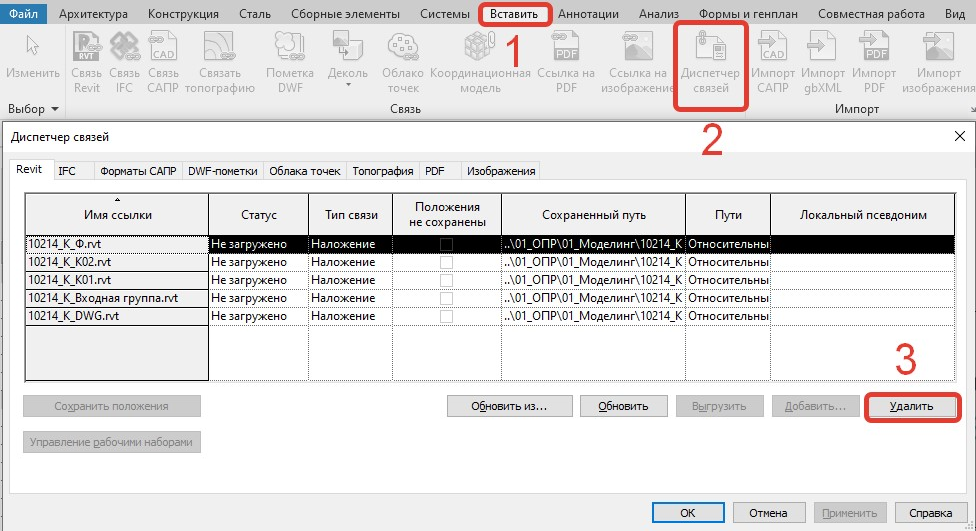

После этого связь с рабочей моделью удаляется.

Замониторить во всех моделях оси и уровни с БФ

Перед началом мониторинга необходимо убедиться, что оси и уровни в рабочих моделях и БФ имеют одинаковое наименование и расположение. Дополнительно убедиться, что уровни имеют одинаковое значение для параметра «Этаж».

1. Для мониторинга осей в рабочей модели нужно перейти на план, на котором отображена сетка осей и связанный файл БФ;
2. Далее перейти во вкладку «Совместная работа» -> «Координация» -> «Копирование/мониторинг» -> «Выбрать связь»;
3. Затем выбрать связанный файл БФ на плане. Появится меню копирования/мониторинга в левом верхнем углу;

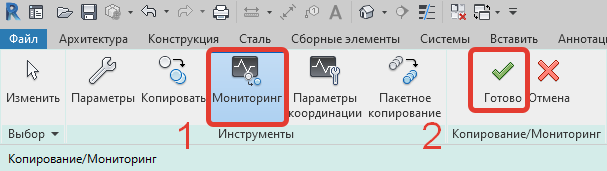

4. Выбрать инструмент «Мониторинг» (1), выделить ось рабочей модели и соответствующую ей ось базового файла. Нажать кнопку «Готово»
5. Проделать шаги 2-4 для всех осей рабочей модели. Если все сделано верно, то рядом с осью появится знак мониторинга (3)
6. Синхронизировать файл.

Для мониторинга уровней необходимо проделать шаги 1-6, предварительно перейти на разрез, на котором отображены уровни корпуса и связанная модель БФ.

Этап 3. Размещение генплана в файле КФ

Получение подложки ГП

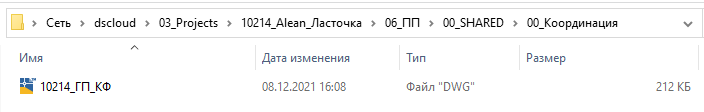

После выполнения работ по посадке здания инженер генерального плана выдаёт подложку 100ХХ_ГП_КФ в формате dwg и публикует её в папку \00_SHARED\00_Координация

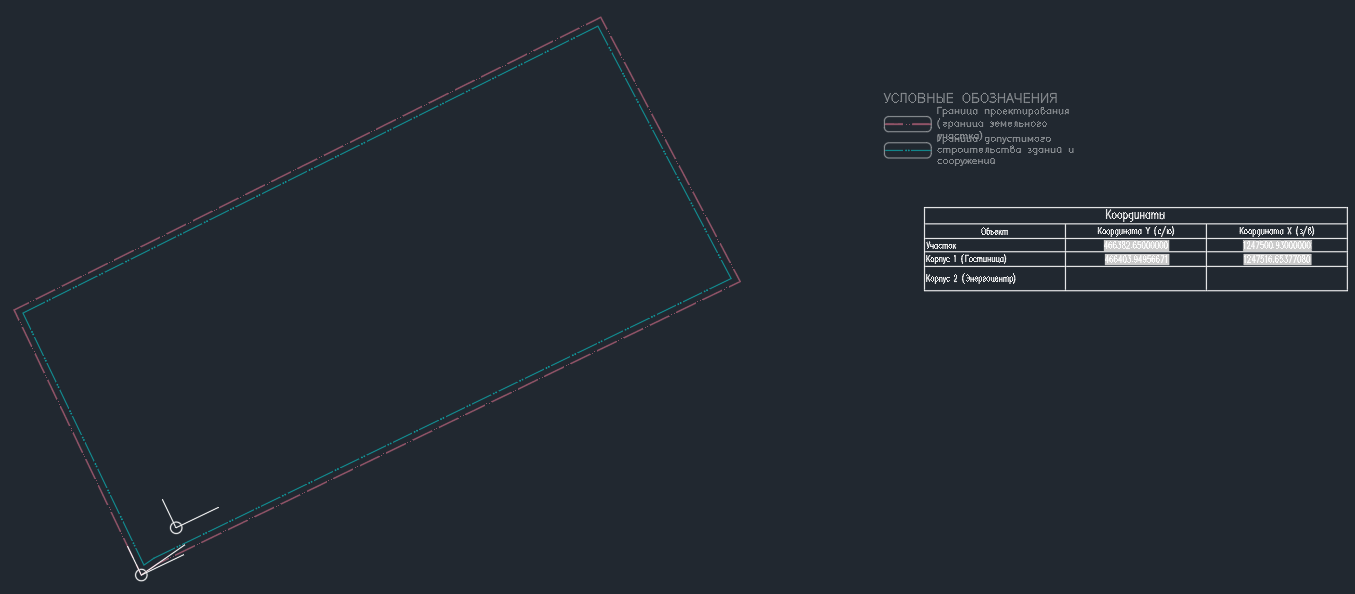

Содержание подложки:

• Разбивочные оси;
• Таблица с указанием координат пересечения осей. Точность выдаваемых значений – 8 знаков после запятой;

Подгрузка подложки, размещение рабочих моделей и БФ

BPM подгружает подложку dwg напрямую в КФ:

• В КФ создается соответствующий рабочий набор;

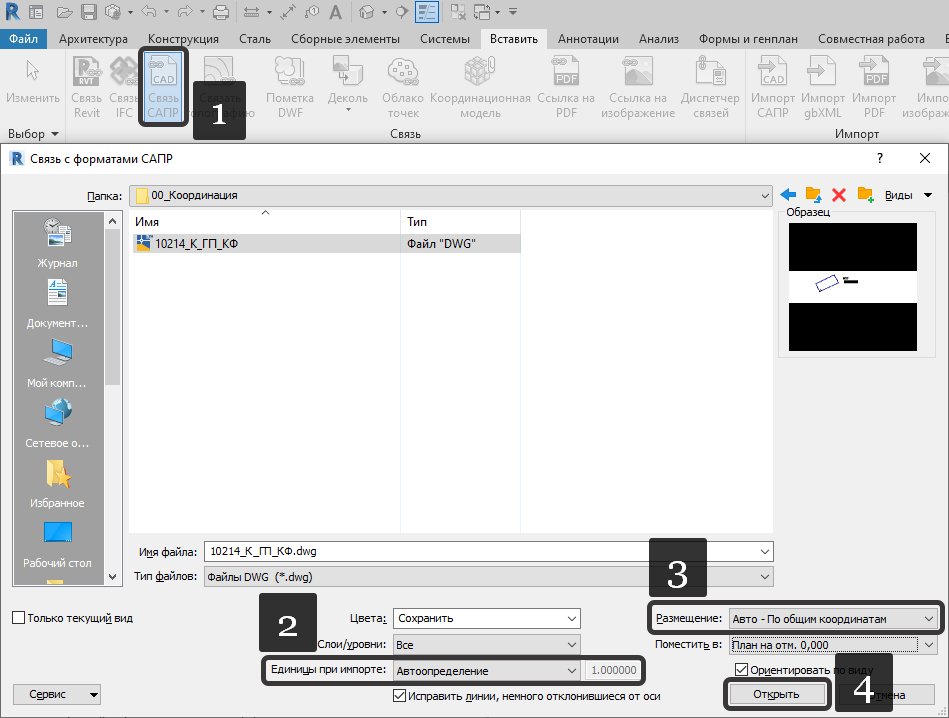

• Подложка загружается через кнопку «Связь САПР» во вкладке «Вставить» (1);
• Единицы измерения — “Автоопределение” либо в соответствии с единицами измерения генплана (2)
• Размещение — “Авто — По общим координатам” (3)

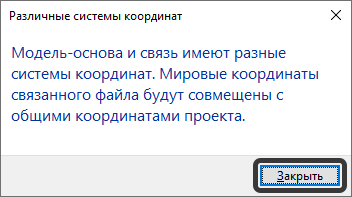

Если подложка ГП и файл КФ имеют разные системы координат, то программа совместит их. При возникших предупреждениях необходимо нажать «Закрыть». Если совмещение совершено корректно, то начало участка в подложке ГП разместится на пересечении опорных плоскостей.

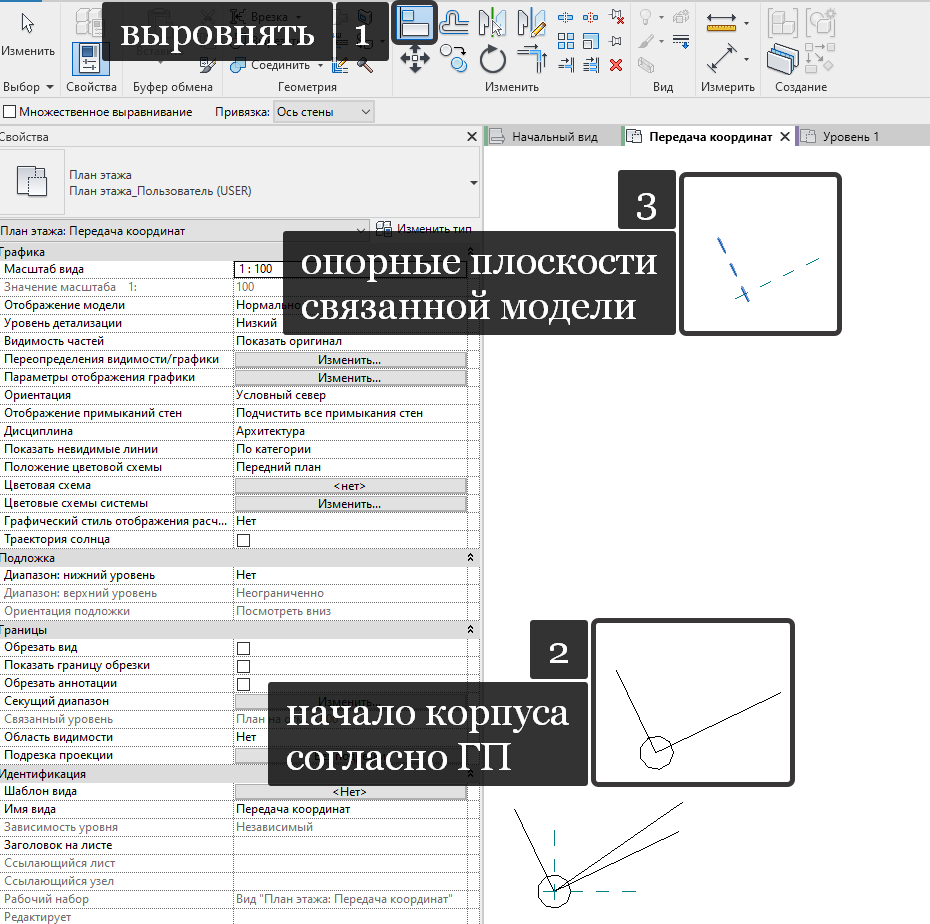

Далее рабочие модели и БФ размещаются по актуальным координатам (X;Y;Z). Размещение в координатах необходимо делать с помощью инструмента «Выровнять», предварительно отключив в БФ все элементы модели, за исключением опорных плоскостей, задающих начало проекта.

Выравнивание происходит исключительно по опорным плоскостям.

Далее файл КФ синхронизируется, при синхронизации необходимо выбрать «Сохранить» в появившемся окне. Нужные координаты автоматически перенесутся в модели.

Вопросы, которые могут возникнуть при работе с координатами

Нужно ли создавать БФ, если проект состоит из одного корпуса?

Да, базовый файл обязательно нужно создать. Это необходимо для мониторинга сетки осей и уровней

Нужно ли создавать БФ на каждый корпус, если у этих корпусов единая сетка осей и уровней?

Нет, если сетка осей и уровней единая, то для таких корпусов создается общий базовый файл

Что делать, если координат генплана нет, а работа на объекте уже ведется?

В таком случае нужно разнести рабочие модели и БФ в координационном файле в примерные места. В дальнейшем уточнить координаты

Как обновить координаты в моделях?

Для этого необходимо зайти в КФ и выровнять нужные модели по подложке dwg. Синхронизироваться и сохранить изменения
