Ответственный BPM.
Общие принципы
- Revit 2024 и выше работаем с топотелом;
- Revit до 2024 работает с топоповерхностью;
Примечание
С Revit 2024 версии топоповерхность заменена на топотело.
- Выемка под котлован производится из существующей поверхности.
Если необходимо подгрузить существующую поверхность в проект см. статью 4.2.5.1. Работа с топоповерхностью.
Работа в Revit 2024 и новее (с топотелом)
2.1. Подготовка модели:
1. Скопируйте топотело из модели ГП в файл котлована:
- Скопировать и вставить с выравниванием по тому же месту;
- Рабочий набор задать «GP_Существующая поверхность»;
- В параметр «Комментарий» записать «Существующая»;
- Передать модели координаты через координационный файл.
2. Создайте копию топотела в том же месте и назначьте ему:
- Стадия возведения «Существующие»;
- Стадия сноса «Новая конструкция».

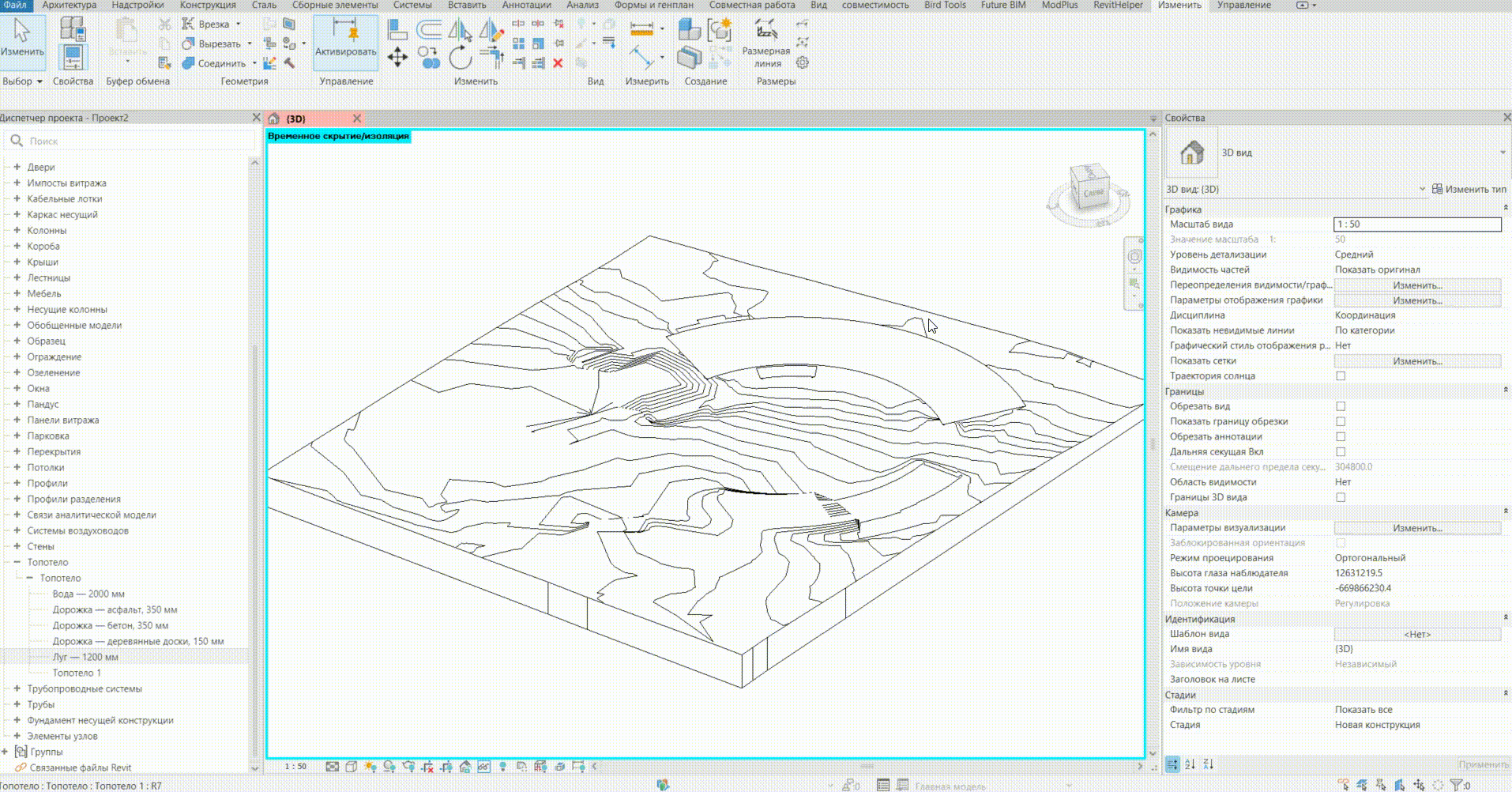

2.2. Создание выемки:
1. Инструментом «Модель в контексте» (категория топотело) построить выемку, в параметре Комментарии написать «Выемка»;
2. Инструментом «Вырезать» → вычтите выемку из топотела.

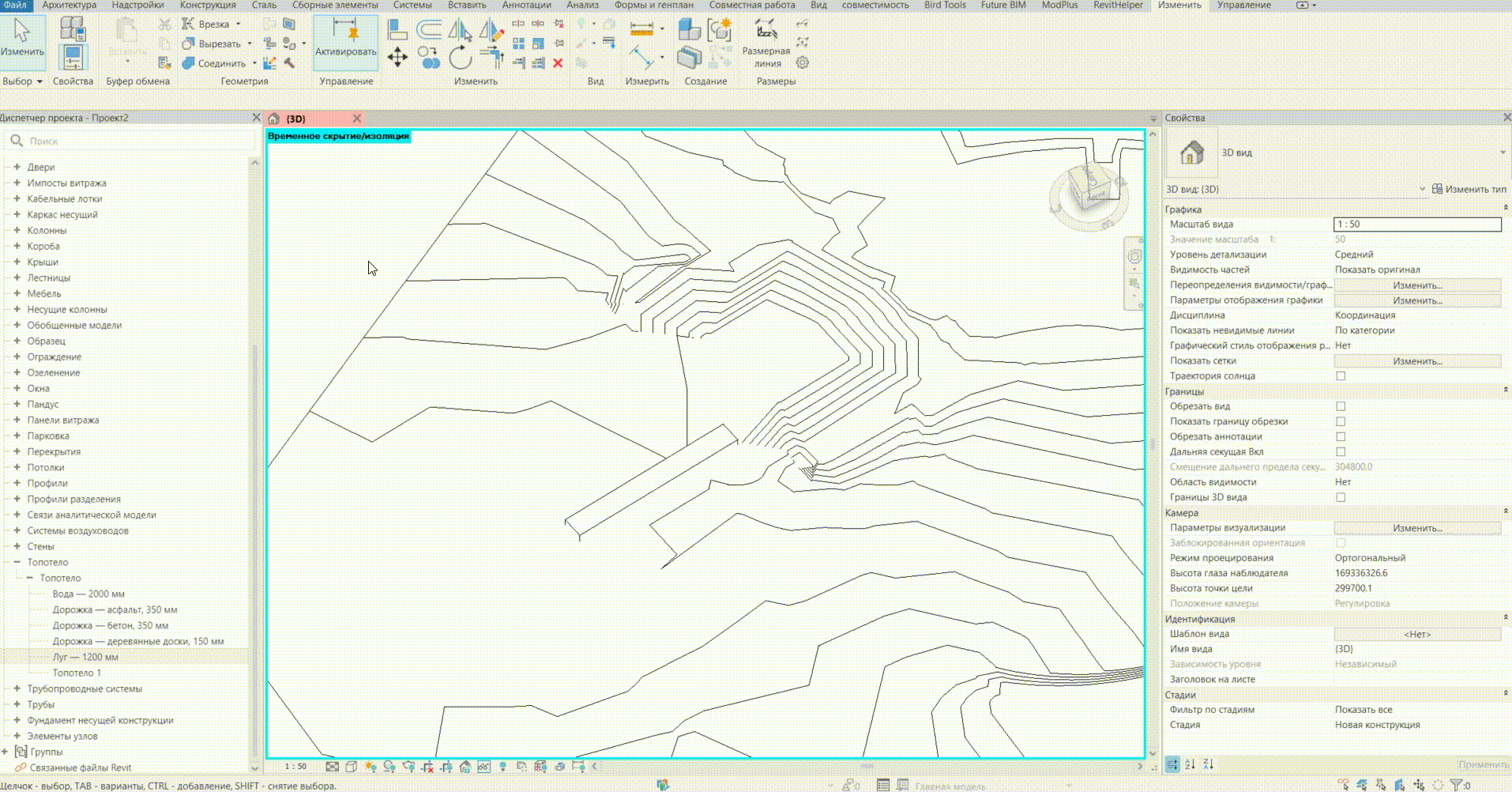

2.3. Создание насыпи:
1. Инструментом «Модель в контексте» (категория топотело) построить насыпь, в параметре «Комментарии» написать «Насыпь»;
2. Инструментом «Соединить» соединить с топоповерхностью в таком порядке, чтобы топотело осталась целым.
2.4. Получение объёмов:
1. Выемку получить с помощью спецификации как разницу между топотелом на стадии «Существующие» и «Новая конструкция»;
2. Насыпь получить с помощью спецификации с фильтром по комментарию «Насыпь».
Работа в Revit 2024 и новее (с топотелом)
3.1. Подготовка модели:
1. Скопируйте топоповерхность из модели генплана в новую модель котлована;
2. Инструмент «Вертикальная планировка»:
- «Формы и генплан»→ «Вертикальная планировка»→ выбрать топоповерхность;
- Выбрать создавшуюся топоповерхность и назначить ей стадию «существующие», стадию сноса «Новая конструкция».
3.2. Редактирование поверхности
1. Установить на виде фильтр по стадиям «Показ предыдущей + новой»;
2. Инструмент «Разделить поверхность»→ разбейте в местах перегибов;
3. В режиме «Редактировать поверхность» → задайте точкам новые высоты которые будут соответствовать отметки котлована;
4. В параметре «Комментарий» укажите «Котлован».
3.3. Получение объёмов
1. С помощью спецификации получить объемы выемки и насыпи:
- Параметр Разрез соответствует Выемке;
- Параметр Заполнение соответствует Насыпи.
